Isuzu WW
▶
TRUCKS
▶
EXR
▶
11047 - EXR LHD EURO4 WITH 2STEPS
▶
3 - Brakes, Brake System
▶
3-77 - BRAKE PIPING; AIR,REAR
▶
3-77 — BRAKE PIPING; AIR,REAR
(#12965) — 114 parça
◀

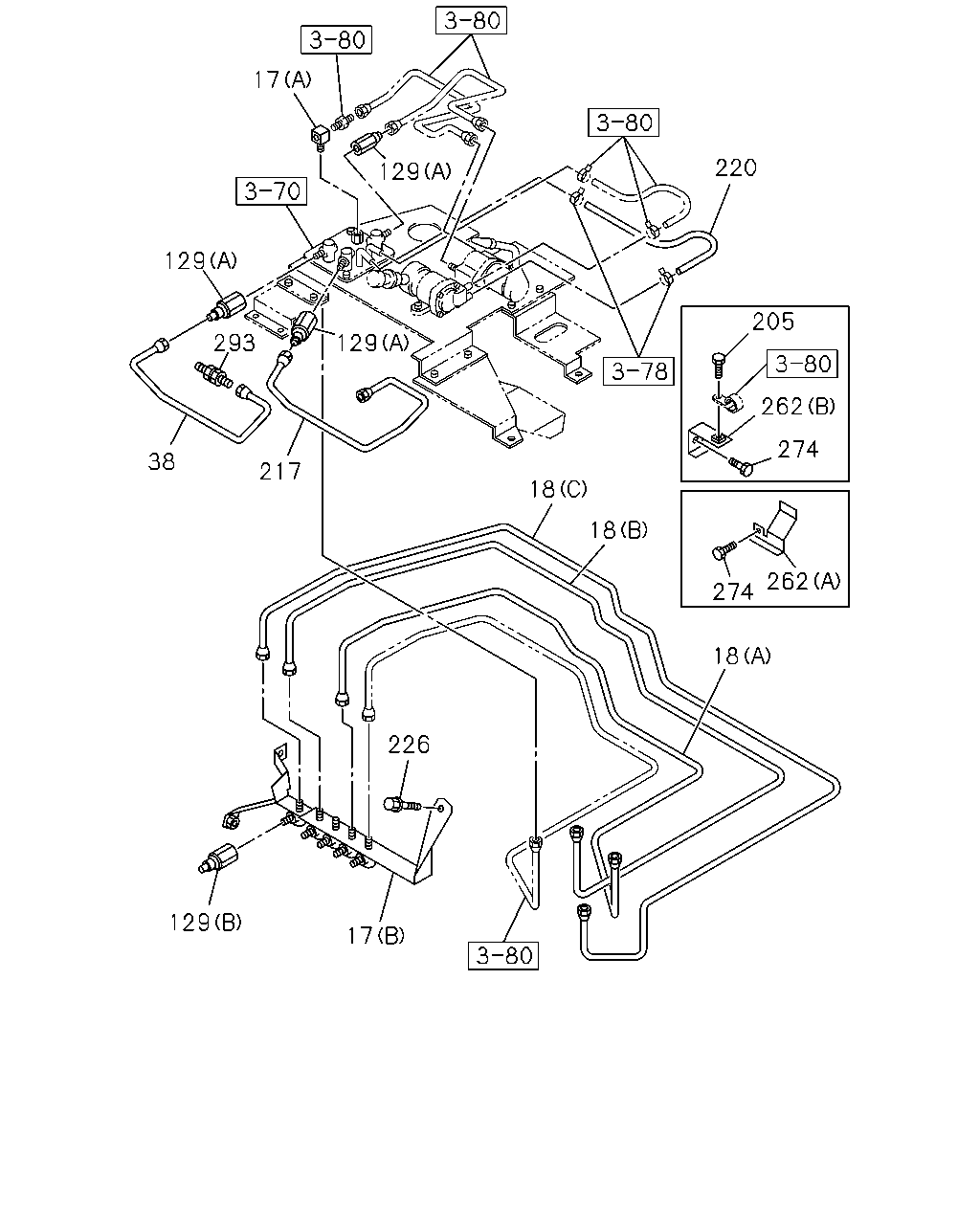

[377A] CAB SIDE (25 parça)

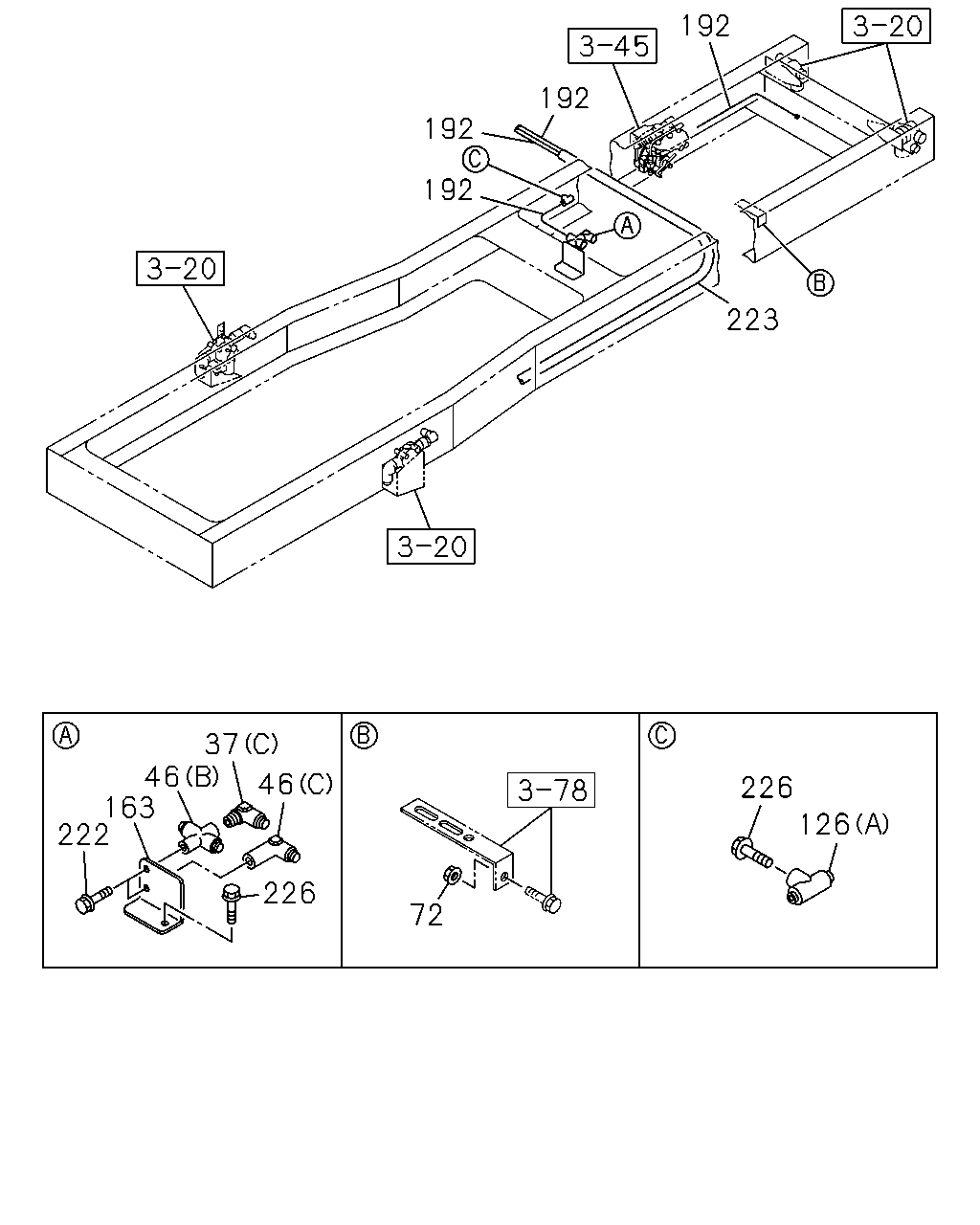

[377A] FRAME SIDE NO.1 (24 parça)

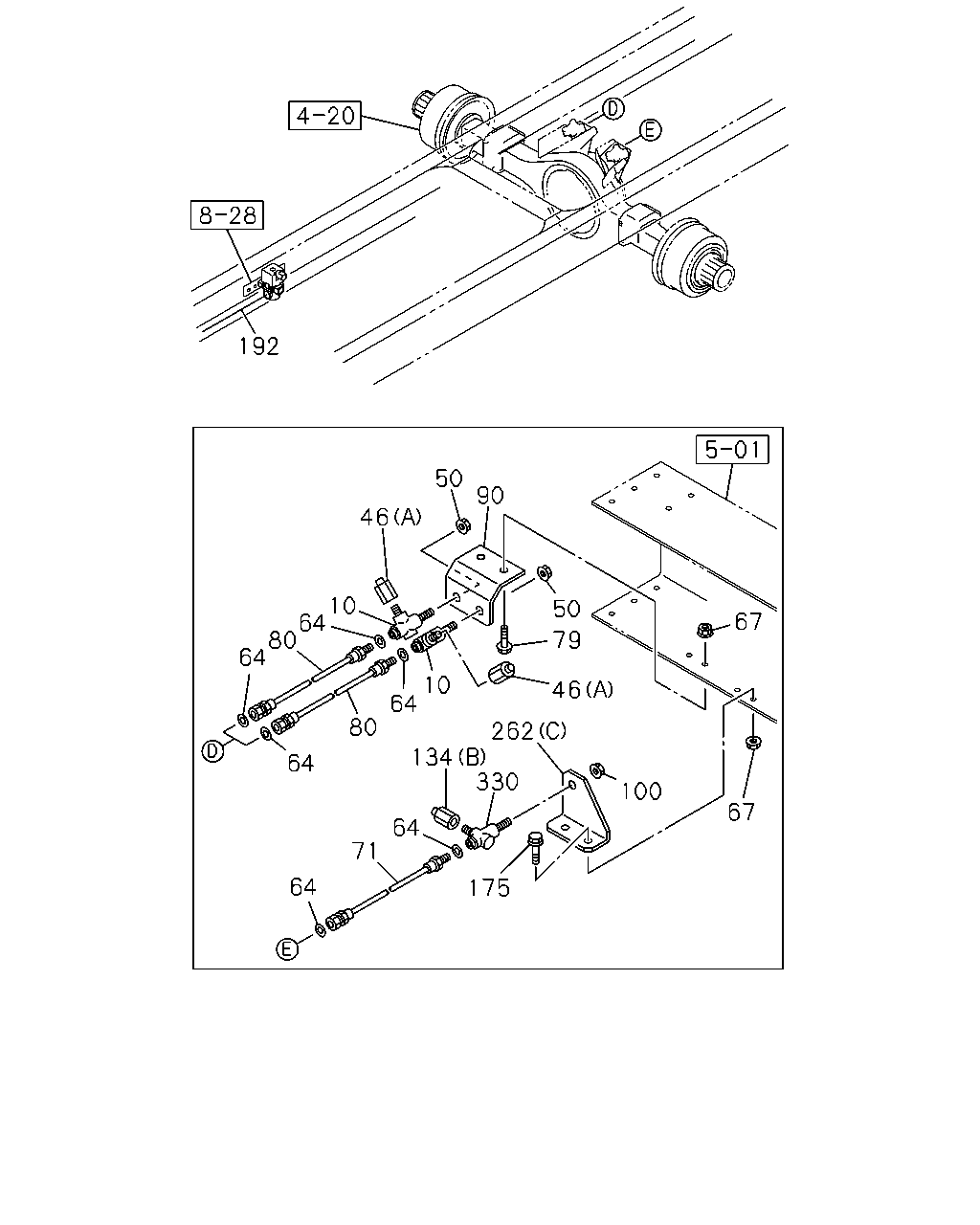

[377A] FRAME SIDE NO.2 (25 parça)

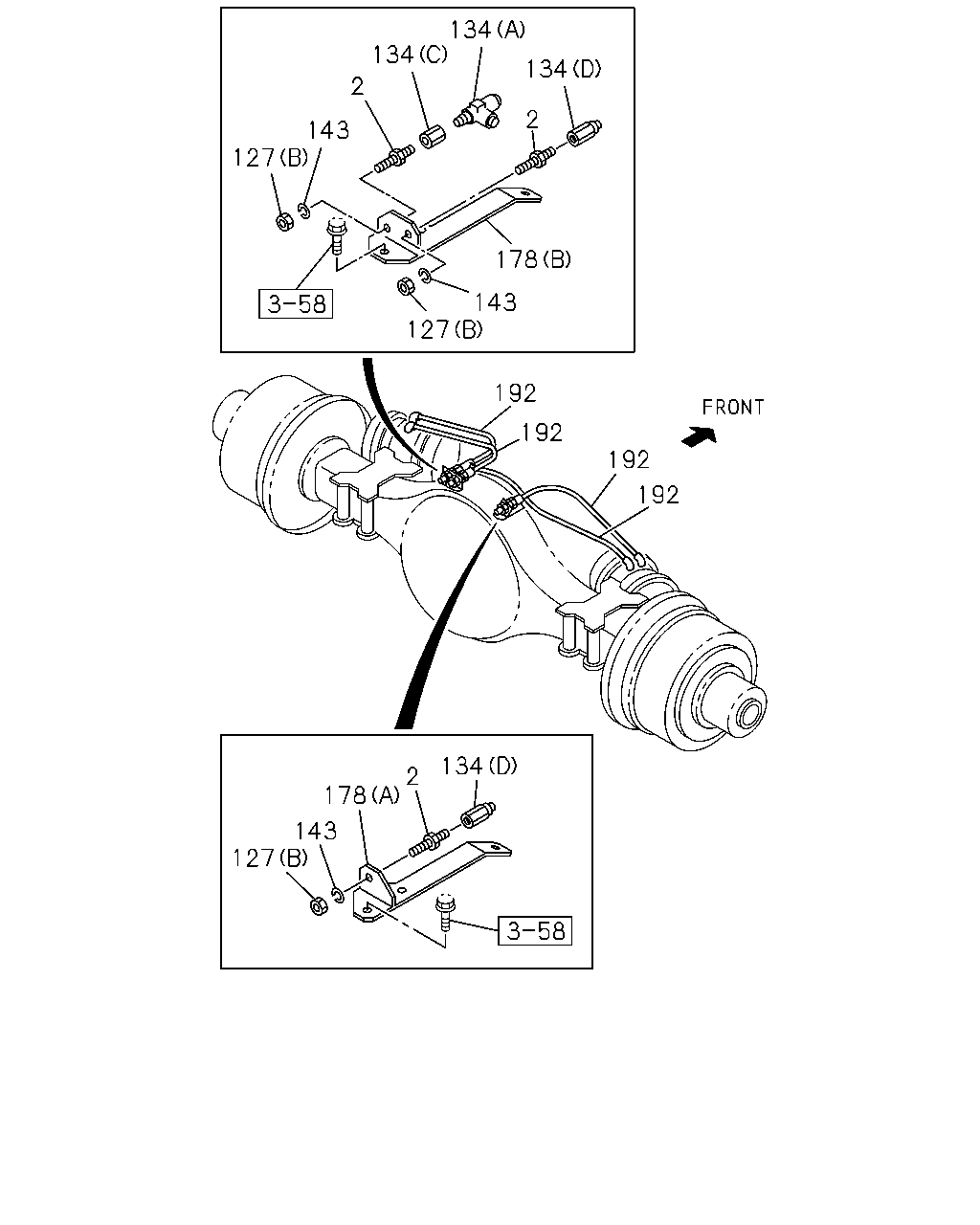

[377A] REAR AXLE SIDE (16 parça)
[377A] SPIRAL TUBE (3 parça)

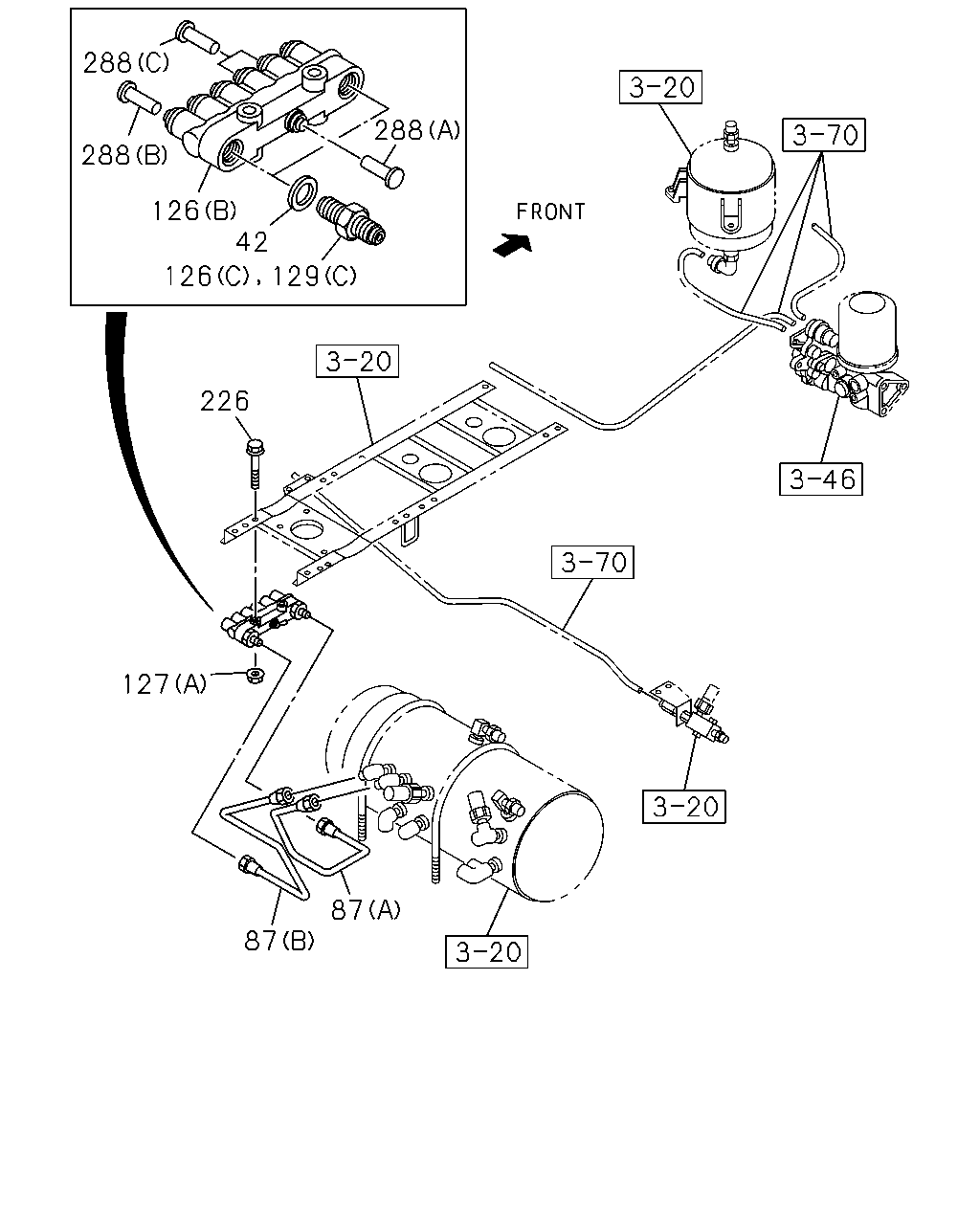

[377A] AIR TANK SIDE (21 parça)
▶
17
220
129
129
293
205
129
262
274
38
217
18
18
262
274
18
226
129
17
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
17
UNION; AIR PIPE
(A)
1-09656-708-0
01
1
0611-
17
UNION; AIR PIPE
(B)
1-47470-656-0
01
1
0611-
18
PIPE; AIR,UNION TO UNION
(A) L=1937 SERVICED BY L=1950
1-47426-393-0
01
1
0611-
18
PIPE; AIR,UNION TO UNION
(C) L=2332 SERVICED BY L=2400
1-47426-395-0
01
1
0611-
18
PIPE; AIR,UNION TO UNION
(B) L=2108 SERVICED BY L=2500
1-47426-423-0
01
1
0611-
38
PIPE; AIR,UNION TO MAG VLV
1-49122-879-0
01
1
0611-
129
CONNECTOR; NYLON TUBE
(C)
1-09654-416-1
02
1
0611-0611
129
CONNECTOR; NYLON TUBE
(C)
8-97618-539-0
02
1
0611-0803
129
CONNECTOR; NYLON TUBE
(A) DIN8 & M14 STRAIGHT
1-09660-874-0
03
1
0611-
129
CONNECTOR; NYLON TUBE
(B) DIN12 & M16 STRAIGHT
1-09660-876-0
01
1
0611-
205
BOLT; TUBE CLIP
M8X16 FLANGE
0-28050-816-0
03
1
0611-
205
BOLT; TUBE CLIP
M6X19.5 W/LK&PL WASHER
8-94279-201-0
01
1
0611-
217
PIPE; AIR,PARKING BRK VLV TO UNION
1-49123-172-0
01
1
0611-
220
HOSE; VINYL,EXH,PARKING BRK VLV
L=350 SERVICED BY L=10000
9-09914-701-0
01
1
0611-
226
BOLT; UNION
M8X16 FLANGE
0-28050-816-0
01
1
0611-
226
BOLT; UNION
M8X45 FLANGE
0-28050-845-0
02
1
0611-
226
BOLT; UNION
M8X25 FLANGE
0-28650-825-0
01
1
0611-
226
BOLT; UNION
M8X24.5 W/LK&PL WASHER
8-94279-208-0
02
1
0611-0904
226
BOLT; UNION
M8X24.5 W/LK&PL WASHER
8-98059-720-0
02
1
0905-
262
BRACKET
(C)
1-47471-015-0
01
1
0611-
262
BRACKET
(B)
1-79996-143-0
01
1
0611-
262
BRACKET
(A)
1-79996-258-1
01
1
0611-
274
BOLT; BRKT
M8X16 FLANGE
0-28050-816-0
01
1
0611-
274
BOLT; BRKT
M6X19.5 W/LK&PL WASHER
8-94279-201-0
01
1
0611-
293
VALVE; CHECK
1-48410-479-1
01
1
0611-
192
192
192
192
223
37
46
163
222
46
226
126
226
72
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
37
UNION; AIR PIPE
(B)
1-09650-222-1
01
1
0611-
37
UNION; AIR PIPE
(C) DIN8 & R3/8 ELBOW
1-09660-957-0
01
1
0611-
37
UNION; AIR PIPE
(A) DIN12 & R3/8 ELBOW
1-09660-959-0
01
1
0611-
46
NIPPLE; AIR PIPE
(A) DIN12 & M16 STRAIGHT
1-09660-876-0
02
1
0611-
46
NIPPLE; AIR PIPE
(B) DIN8 & RC3/8 3WAY
1-09661-129-0
01
1
0611-
46
NIPPLE; AIR PIPE
(C) DIN8X2 & M8 2WAY
1-09661-133-0
01
1
0611-
72
NUT; BRKT
M8 FLANGE
0-91180-108-0
02
1
0611-
126
UNION; NYLON TUBE
(C) DIN12 M22 STRAIGHT
8-98107-103-0
02
1
0804-
126
UNION; NYLON TUBE
(A)
1-09661-128-0
01
1
0611-
126
UNION; NYLON TUBE
(B)
1-09661-612-1
01
1
0611-
163
BRACKET; FLEX HOSE
1-47471-145-0
01
1
0611-
192
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0611-
192
TUBE; NYLON
SERVICED BY L=4000 OD=8
1-87411-007-0
AR
1
0611-
192
TUBE; NYLON
SERVICED BY L=2000 OD=12
1-87411-011-0
AR
1
0611-
192
TUBE; NYLON
SERVICED BY L=4000 OD=12
1-87411-012-0
AR
1
0611-
222
BOLT; CONNECTOR
M8X10 FLANGE
0-28050-810-0
02
1
0611-
223
TUBE; CORRUGATE
SERVICED BY L=2000 ID=10
1-87411-019-0
AR
1
0611-
223
TUBE; CORRUGATE
SERVICED BY L=2000 ID=13
1-87411-022-0
AR
1
0611-
223
TUBE; CORRUGATE
SERVICED BY L=2000 ID=22
1-87411-029-0
AR
1
0611-
226
BOLT; UNION
M8X16 FLANGE
0-28050-816-0
01
1
0611-
226
BOLT; UNION
M8X45 FLANGE
0-28050-845-0
02
1
0611-
226
BOLT; UNION
M8X25 FLANGE
0-28650-825-0
01
1
0611-
226
BOLT; UNION
M8X24.5 W/LK&PL WASHER
8-94279-208-0
02
1
0611-0904
226
BOLT; UNION
M8X24.5 W/LK&PL WASHER
8-98059-720-0
02
1
0905-
192
50
90
46
10
64
80
64
50
67
79
10
64
46
80
262
134
330
64
100
67
64
71
64
175
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
10
CONNECTOR; FLEX HOSE
1-09650-360-1
02
1
0611-
46
NIPPLE; AIR PIPE
(A) DIN12 & M16 STRAIGHT
1-09660-876-0
02
1
0611-
46
NIPPLE; AIR PIPE
(B) DIN8 & RC3/8 3WAY
1-09661-129-0
01
1
0611-
46
NIPPLE; AIR PIPE
(C) DIN8X2 & M8 2WAY
1-09661-133-0
01
1
0611-
50
NUT; UNION BRKT
M14 FLANGE
0-91150-114-0
02
1
0611-
64
GASKET; FLEX HOSE
ID=11 OD=18
9-09572-510-0
06
1
0611-
67
NUT; HOSE BRKT
M8 FLANGE
0-91180-108-0
04
1
0611-
71
HOSE; FLEX,RWD RR
0-87846-630-1
01
1
0611-
79
BOLT; HOSE BRKT
M8X25 FLANGE
0-28650-825-0
02
1
0611-
80
HOSE; FLEX,POWER CHAMBER
0-87846-630-1
02
1
0611-
90
BRACKET; PIPE UNION
1-47471-007-0
01
1
0611-
100
NUT; UNION
M14 FLANGE
0-91150-114-0
01
1
0611-
134
CONNECTOR
(B) DIN12 & M16 STRAIGHT
1-09660-876-0
01
1
0611-
134
CONNECTOR
(D) DIN12 & M20 STRAIGHT
1-09660-877-0
02
1
0611-
134
CONNECTOR
(C) M20 & RC3/8 STRAIGHT
1-09660-883-0
01
1
0611-
134
CONNECTOR
(A) DIN12X2 & R3/8 3WAY
1-09661-007-0
01
1
0611-
175
BOLT; HOSE BRKT
M8X25 FLANGE
0-28650-825-0
02
1
0611-
192
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0611-
192
TUBE; NYLON
SERVICED BY L=4000 OD=8
1-87411-007-0
AR
1
0611-
192
TUBE; NYLON
SERVICED BY L=2000 OD=12
1-87411-011-0
AR
1
0611-
192
TUBE; NYLON
SERVICED BY L=4000 OD=12
1-87411-012-0
AR
1
0611-
262
BRACKET
(C)
1-47471-015-0
01
1
0611-
262
BRACKET
(B)
1-79996-143-0
01
1
0611-
262
BRACKET
(A)
1-79996-258-1
01
1
0611-
330
UNION; FLEX HOSE
1-09650-360-1
01
1
0611-
134
134
134
2
2
143
127
178
143
127
192
192
192
192
134
2
178
143
127
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
2
UNION; AIR PIPE
M20 STRAIGHT
1-09654-240-1
03
1
0611-
127
NUT; UNION
(B) M20
0-91111-520-0
03
1
0611-
127
NUT; UNION
(A) M8 FLANGE
0-91180-108-0
01
1
0611-
127
NUT; UNION
(A) M8 FLANGE
0-91180-108-0
03
1
0611-
134
CONNECTOR
(B) DIN12 & M16 STRAIGHT
1-09660-876-0
01
1
0611-
134
CONNECTOR
(D) DIN12 & M20 STRAIGHT
1-09660-877-0
02
1
0611-
134
CONNECTOR
(C) M20 & RC3/8 STRAIGHT
1-09660-883-0
01
1
0611-
134
CONNECTOR
(A) DIN12X2 & R3/8 3WAY
1-09661-007-0
01
1
0611-
143
WASHER; LK,UNION
ID=20.2
0-91510-520-0
03
1
0611-1008
143
WASHER; LK,UNION
ID=20.2
0-91510-620-0
03
1
1009-
178
BRACKET; UNION
(A)
1-42119-186-0
01
1
0611-
178
BRACKET; UNION
(B)
1-42119-187-0
01
1
0611-
192
TUBE; NYLON
SERVICED BY L=2000 OD=8
1-87411-006-0
AR
1
0611-
192
TUBE; NYLON
SERVICED BY L=4000 OD=8
1-87411-007-0
AR
1
0611-
192
TUBE; NYLON
SERVICED BY L=2000 OD=12
1-87411-011-0
AR
1
0611-
192
TUBE; NYLON
SERVICED BY L=4000 OD=12
1-87411-012-0
AR
1
0611-
37
37
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
37
UNION; AIR PIPE
(B)
1-09650-222-1
01
1
0611-
37
UNION; AIR PIPE
(C) DIN8 & R3/8 ELBOW
1-09660-957-0
01
1
0611-
37
UNION; AIR PIPE
(A) DIN12 & R3/8 ELBOW
1-09660-959-0
01
1
0611-
288
288
288
126
42
126
129
226
127
87
87
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
42
GASKET; CONNECTOR
9-09572-022-0
02
1
0611-0803
87
PIPE; AIR,AIR TANK TO UNION
(B) L=425
1-49124-670-0
01
1
0611-
87
PIPE; AIR,AIR TANK TO UNION
(A) L=541
1-49124-671-0
01
1
0611-
126
UNION; NYLON TUBE
(C) DIN12 M22 STRAIGHT
8-98107-103-0
02
1
0804-
126
UNION; NYLON TUBE
(A)
1-09661-128-0
01
1
0611-
126
UNION; NYLON TUBE
(B)
1-09661-612-1
01
1
0611-
127
NUT; UNION
(B) M20
0-91111-520-0
03
1
0611-
127
NUT; UNION
(A) M8 FLANGE
0-91180-108-0
01
1
0611-
127
NUT; UNION
(A) M8 FLANGE
0-91180-108-0
03
1
0611-
129
CONNECTOR; NYLON TUBE
(C)
1-09654-416-1
02
1
0611-0611
129
CONNECTOR; NYLON TUBE
(C)
8-97618-539-0
02
1
0611-0803
129
CONNECTOR; NYLON TUBE
(A) DIN8 & M14 STRAIGHT
1-09660-874-0
03
1
0611-
129
CONNECTOR; NYLON TUBE
(B) DIN12 & M16 STRAIGHT
1-09660-876-0
01
1
0611-
226
BOLT; UNION
M8X16 FLANGE
0-28050-816-0
01
1
0611-
226
BOLT; UNION
M8X45 FLANGE
0-28050-845-0
02
1
0611-
226
BOLT; UNION
M8X25 FLANGE
0-28650-825-0
01
1
0611-
226
BOLT; UNION
M8X24.5 W/LK&PL WASHER
8-94279-208-0
02
1
0611-0904
226
BOLT; UNION
M8X24.5 W/LK&PL WASHER
8-98059-720-0
02
1
0905-
288
PLUG
(A) OD=6 L=27
1-09661-615-0
01
1
0611-
288
PLUG
(B) OD=8
1-09661-616-0
01
1
0611-
288
PLUG
(C) OD=12
1-09661-617-0
02
1
0611-
