3-52 — BRAKE PIPING; OIL,FRONT (#129548) — 9 parça

2 9 6 1 5 8 8

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date	A	B
1	HOSE; FLEX,FRT BRK L=391 THA	8-98067-246-4	01	1	1310-	●	●
1	HOSE; FLEX,FRT BRK L=391 THA	8-98067-247-4	01	1	1310-	●	●
2	BRACKET; FLEX HOSE,FRT BRK THA	8-97947-148-1	01	1	1310-	●	●
2	BRACKET; FLEX HOSE,FRT BRK THA	8-97947-149-1	01	1	1310-	●	●
5	BOLT; EYE,FLEX HOSE,FRT BRK M10X22 THA	8-98014-005-0	02	1	1310-	●	●
6	NUT; FLEX HOSE,FRT BRK M8 FLANGE THA	0-91180-108-0	02	1	1310-	●	●
8	GASKET; FLEX HOSE,FRT BRK ID=10.2 OD=16.0 THA	9-09571-410-0	04	1	1310-	●	●
9	CLIP; FLEX HOSE,FRT BRK IMA	8-97360-054-0	02	1	1310-	●	●

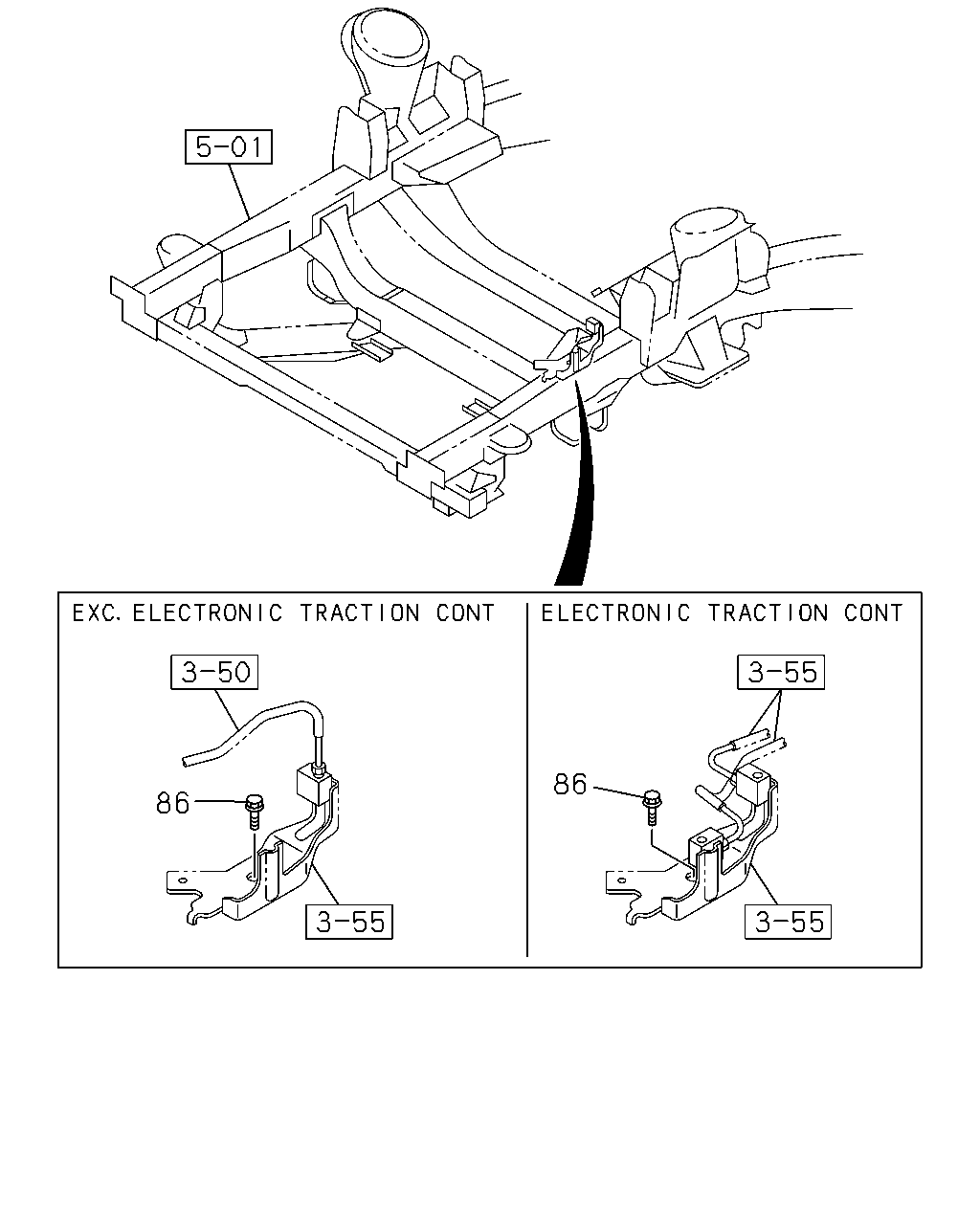

86 86

	Balon	Parca Adi	Parca No	Adet	Tip	Applied Date	A	B
	86	BOLT; BRK PIPE M8X20 FLANGE THA	0-28650-820-0	01	1	1310-	●	●
