Isuzu WW
▶
TRUCKS
▶
FRR
▶
11552 - FRR RHD EURO5 EXC.SPACECAB
▶
3 - Brakes, Brake System
▶
3-20 - AIR TANK
▶
3-20 — AIR TANK
(#129285) — 81 parça
◀

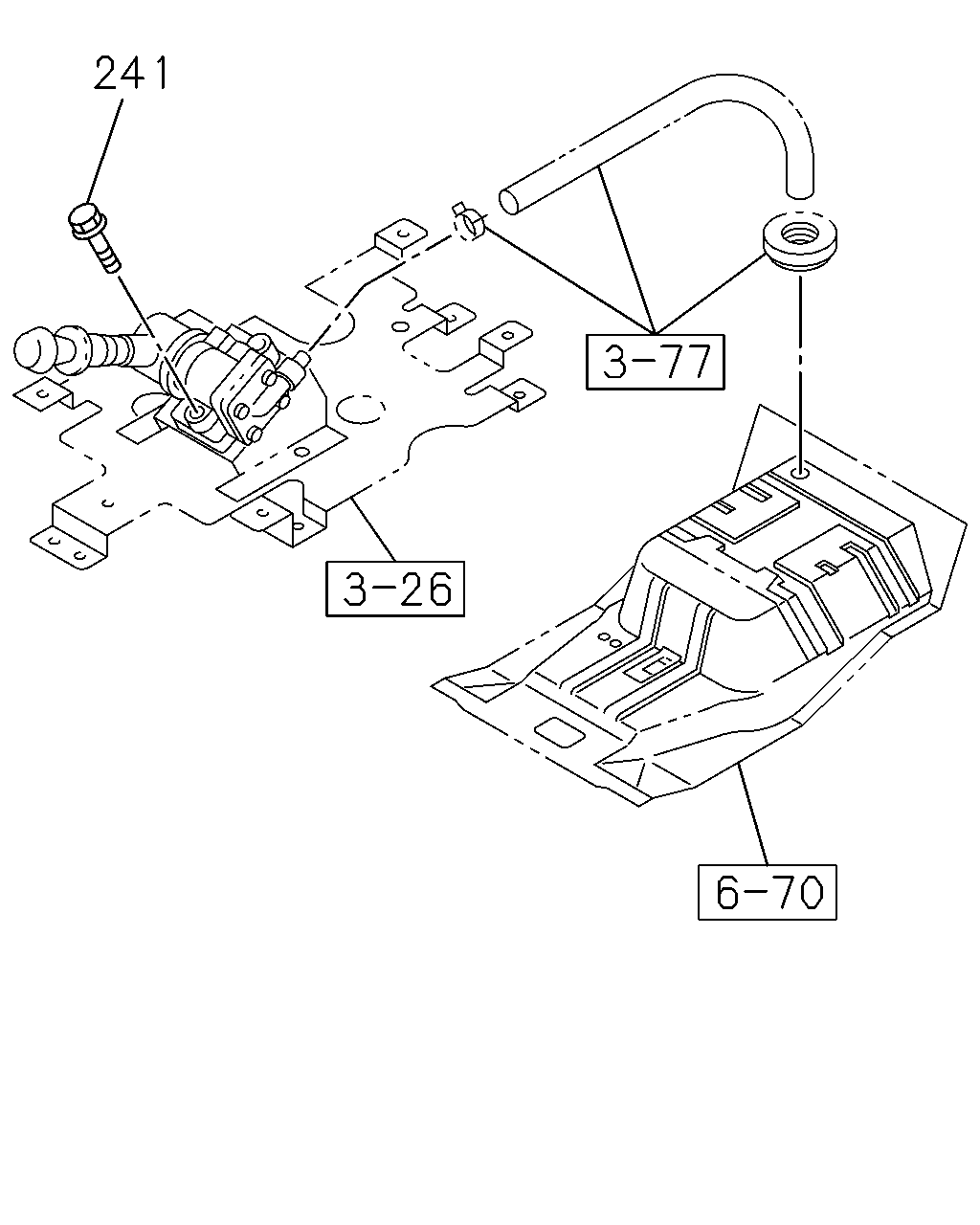

[320A] CAB SIDE (1 parça)

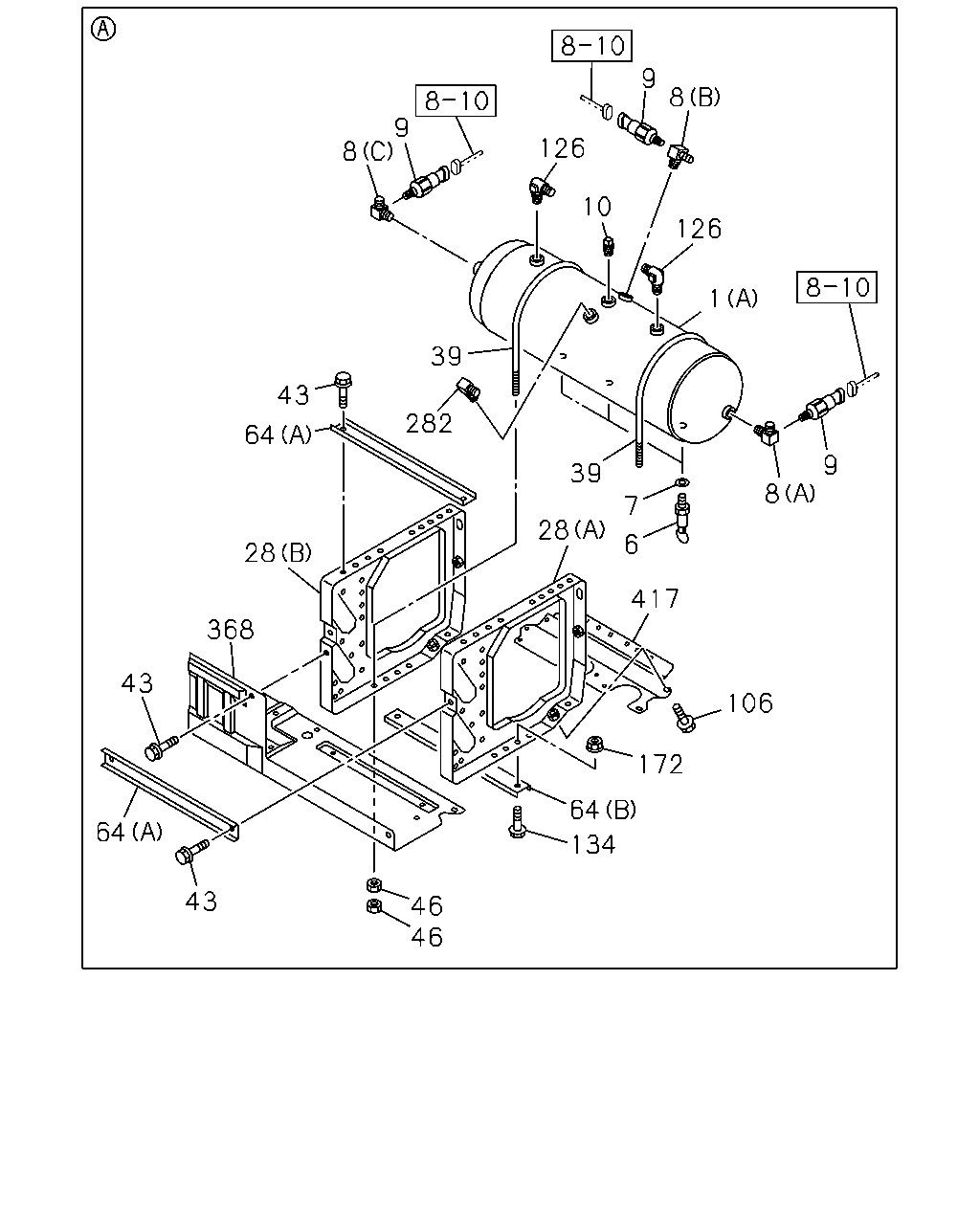

[320A] COMPONENT;AIR TANK (29 parça)
[320A] FRAME SIDE (21 parça)

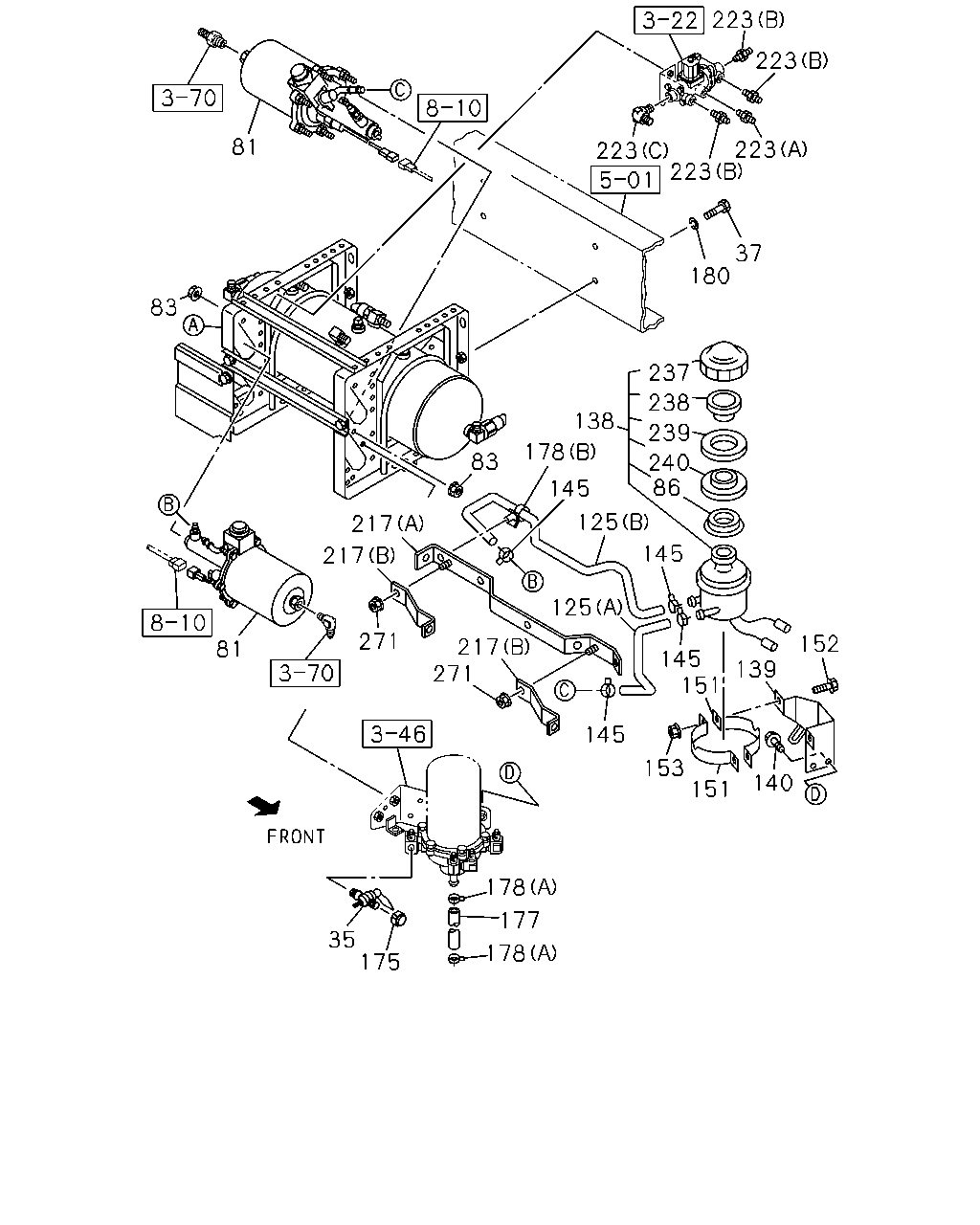

[320A] FIXING (30 parça)
▶
241
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
241
BOLT; SET,CONT VLV
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M8X70 FLANGE
0-28050-870-0
02
1
1310-
1
9
8
6
28
7
417
106
172
64
134
46
46
43
64
43
368
28
64
43
282
39
39
10
126
8
9
126
8
9
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
TANK ASM; AIR
(A)
8-98018-785-3
01
1
1310-
1
TANK ASM; AIR
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (B)
8-98166-972-0
01
1
1310-
6
COCK; DRAIN,AIR TANK
1-48312-015-0
03
1
1310-
6
COCK; DRAIN,AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
1-48312-015-0
01
1
1310-
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
03
1
1310-
7
GASKET; DRAIN COCK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) ID=14
1-09630-145-0
01
1
1310-
8
CONNECTOR; AIR TANK
(A) M16 & PT1/4 & PT3/8 3WAY
1-09656-671-0
01
1
1310-
8
CONNECTOR; AIR TANK
(C) M16 & PT1/4 & PT3/8 3WAY
1-09656-677-0
01
1
1310-
8
CONNECTOR; AIR TANK
(B) DIN8X2 & PT1/4 3WAY
1-09656-759-0
01
1
1310-
8
CONNECTOR; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (F) M16 & PT3/8 ELBOW
1-09650-438-0
01
1
1310-
8
CONNECTOR; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (D) PT1/4 & PT3/8 2WAY
1-09660-809-0
01
1
1310-
8
CONNECTOR; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (E) DIN8 & R3/8 ELBOW
1-09660-957-0
01
1
1310-
9
SWITCH; LOW PRESSURE GAGE,AIR TANK
STAMP 5.5
8-97609-249-0
03
1
1310-
10
PLUG; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) PT3/8
9-09204-517-0
01
1
1310-
10
PLUG; AIR TANK
PT3/8
9-09204-517-0
01
1
1310-
28
BRACKET; AIR TANK
(A)
8-98021-918-5
01
1
1310-
28
BRACKET; AIR TANK
(B)
8-98044-509-5
01
1
1310-
39
U-BOLT; AIR TANK
8-98022-041-0
02
1
1310-
43
BOLT; STAY,AIR TANK,MAIN
M8X16 FLANGE
0-28050-816-0
06
1
1310-
46
NUT; U-BOLT
M8
0-91110-508-0
08
1
1310-
64
STAY; AIR TANK,MAIN
(A)
8-98044-510-3
02
1
1310-
64
STAY; AIR TANK,MAIN
(B)
8-98044-511-2
01
1
1310-
106
BOLT; COVER
M8X16 FLANGE
0-28050-816-0
04
1
1310-
126
CONNECTOR; ELBOW
M16 & PT3/8 ELBOW
1-09650-438-0
02
1
1310-
134
BOLT; COVER FIX
M8X16 FLANGE
0-28050-816-0
04
1
1310-
172
NUT; STAY,AIR TANK,MAIN
M8 FLANGE
0-91180-108-0
02
1
1310-
282
UNION; 2 WAY
M20 & PT3/4 ELBOW
8-98067-083-1
01
1
1310-
368
COVER; AIR TANK
8-98061-625-3
01
1
1310-
417
COVER; HARNESS
8-98111-401-0
01
1
1310-
31
30
34
203
203
8
124
1
10
6
8
7
3
8
40
40
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
TANK ASM; AIR
(A)
8-98018-785-3
01
1
1310-
1
TANK ASM; AIR
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (B)
8-98166-972-0
01
1
1310-
3
VALVE; CHECK,AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
1-48320-031-1
01
1
1310-
6
COCK; DRAIN,AIR TANK
1-48312-015-0
03
1
1310-
6
COCK; DRAIN,AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
1-48312-015-0
01
1
1310-
7
GASKET; DRAIN COCK
ID=14
1-09630-145-0
03
1
1310-
7
GASKET; DRAIN COCK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) ID=14
1-09630-145-0
01
1
1310-
8
CONNECTOR; AIR TANK
(A) M16 & PT1/4 & PT3/8 3WAY
1-09656-671-0
01
1
1310-
8
CONNECTOR; AIR TANK
(C) M16 & PT1/4 & PT3/8 3WAY
1-09656-677-0
01
1
1310-
8
CONNECTOR; AIR TANK
(B) DIN8X2 & PT1/4 3WAY
1-09656-759-0
01
1
1310-
8
CONNECTOR; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (F) M16 & PT3/8 ELBOW
1-09650-438-0
01
1
1310-
8
CONNECTOR; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (D) PT1/4 & PT3/8 2WAY
1-09660-809-0
01
1
1310-
8
CONNECTOR; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (E) DIN8 & R3/8 ELBOW
1-09660-957-0
01
1
1310-
10
PLUG; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) PT3/8
9-09204-517-0
01
1
1310-
10
PLUG; AIR TANK
PT3/8
9-09204-517-0
01
1
1310-
30
BRACKET; AIR TANK,SUB
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
1-48317-894-1
01
1
1310-
31
BOLT; BRKT TO FRAME
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M10X30 FLANGE
0-28651-030-0
02
1
1310-
34
NUT; BRKT,AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M10 FLANGE
0-91180-210-0
02
1
1310-
40
BAND ASM; AIR TANK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
1-48317-893-1
02
1
1310-
124
SWITCH; AIR PRESSURE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) STAMP 5.5
8-97609-249-0
01
1
1310-
203
NUT
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M8
0-91110-508-0
04
1
1310-
223
223
223
223
223
37
180
237
238
239
240
86
125
145
145
178
138
83
125
145
151
152
139
140
151
153
145
217
271
271
217
217
81
83
81
178
175
35
177
178
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
35
COCK; AIR,AIR TANK
TIRE INFLATOR DEVICE<SG4>
1-09680-099-0
01
1
1310-
37
BOLT; AIR TANK
M12X40 FLANGE
0-28651-240-0
04
1
1310-
81
AIR MASTER ASM; BRK
SEE FIG-NO 3-33 FOR COMPONENT.
1-47800-826-0
02
1
1310-
83
NUT; AIR MASTER
M8 FLANGE
0-91180-108-0
09
1
1310-
86
SEAL; DUST
1-47529-019-0
01
1
1310-
125
HOSE; OIL TANK TO AIR MASTER
(A)
8-98051-217-0
01
1
1310-
125
HOSE; OIL TANK TO AIR MASTER
(B)
8-98051-218-1
01
1
1310-
138
TANK ASM; OIL,AIR MASTER
1-47530-185-1
01
1
1310-
139
BRACKET; OIL TANK
8-98051-105-0
01
1
1310-
140
BOLT; OIL TANK TO BRKT
M8X20 FLANGE
0-28650-820-0
02
1
1310-
145
CLIP; OIL TANK TO AIR MASTER HOSE
ID=14
1-09704-102-0
04
1
1310-
151
BAND; OIL TANK,AIR MASTER
1-47537-056-2
02
1
1310-
152
BOLT; OIL TANK TO BAND
M8X20 FLANGE
0-28650-820-0
02
1
1310-
153
NUT; OIL TANK TO BAND
M8 FLANGE
0-91180-108-0
02
1
1310-
175
CAP; AIR COCK
TIRE INFLATOR DEVICE<SG4>
9-48319-102-0
01
1
1310-
177
HOSE; RUBBER,DRAIN
L=60 SERVICED BY L=3000
0-03566-300-0
01
1
1310-
178
CLIP; HOSE
(B) ID=13-18 L=14.5
1-09709-290-0
08
1
1310-
178
CLIP; HOSE
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A) ID=21
8-94242-034-0
02
1
1310-
178
CLIP; HOSE
EXC. REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) (A) ID=21
8-94242-034-0
01
1
1310-
180
WASHER; LK
ID=12.5 OD=32
0-91614-712-0
04
1
1310-
217
BRACKET; RUBBER HOSE
(A)
8-98082-871-0
01
1
1310-
217
BRACKET; RUBBER HOSE
(B)
8-98085-273-1
02
1
1310-
223
UNION
H.S.A SYSTEM<6EP> (A) M12 & PT1/4 STRAIGHT
1-09650-074-1
01
1
1310-
223
UNION
H.S.A SYSTEM<6EP> (B) M16 & PT3/8 STRAIGHT
1-09650-179-1
03
1
1310-
223
UNION
H.S.A SYSTEM<6EP> (C) M16 & PT3/8 ELBOW
1-09650-438-0
01
1
1310-
237
CAP; OIL TANK
1-47525-030-0
01
1
1310-
238
PLATE; BAFFLE
1-47529-022-0
01
1
1310-
239
FILTER; DUST
1-47529-017-0
01
1
1310-
240
HOLDER; FILTER
1-47529-018-0
01
1
1310-
271
NUT; BRKT,HOSE
M8 FLANGE
0-91180-108-0
02
1
1310-
