◀ 🏠 ▶ Isuzu WW ▶ TRUCKS ▶ FRR ▶ 11546 - FRR RHD EUROPE EURO6 EXC.SPACECAB ▶ 8 - Chassis Electrical, Heating / Air Conditioning, Wipers, Radio ▶ 8-45 - HEATER PIPING ▶
8-45 — HEATER PIPING (#128487) — 7 parça

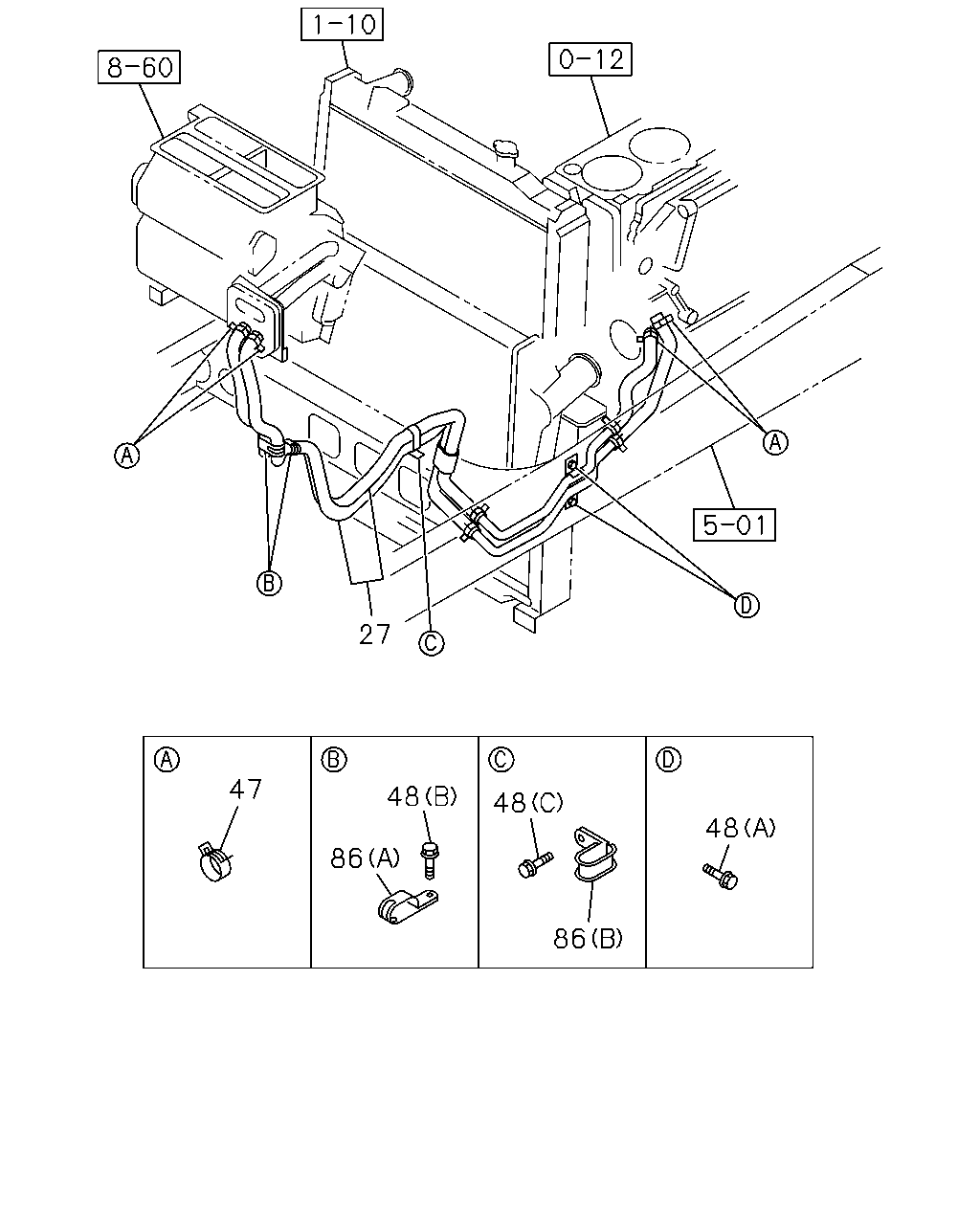

çizim 381789
27 47 48 86 48 86 48
BalonParca AdiParca NoAdetTipApplied Date
27 HOSE; WATER,HTR UNIT TO WATER PIPE 8-98204-960-1 01 1 1310-
47 CLAMP; WATER HOSE,HTR
ID=22 		8-97359-141-0 04 1 1310-
48 BOLT; CLIP FIX
(C) M8X16 FLANGE 		0-28050-816-0 01 1 1310-
48 BOLT; CLIP FIX
(A) M8X25 FLANGE 		0-28650-825-0 02 1 1310-
48 BOLT; CLIP FIX
(B) M8X16 W/LK&PL WASHER 		1-09980-498-0 02 1 1310-
86 CLIP; HTR HOSE
(A) ID=24X2 L=25 		1-09700-710-0 02 1 1310-
86 CLIP; HTR HOSE
(B) 		8-98029-677-0 01 1 1310-
İpucu: çizimdeki balona veya tablodaki Balon sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
