2-05 — CLUTCH PIPING
(#12477) — 100 parça
◀

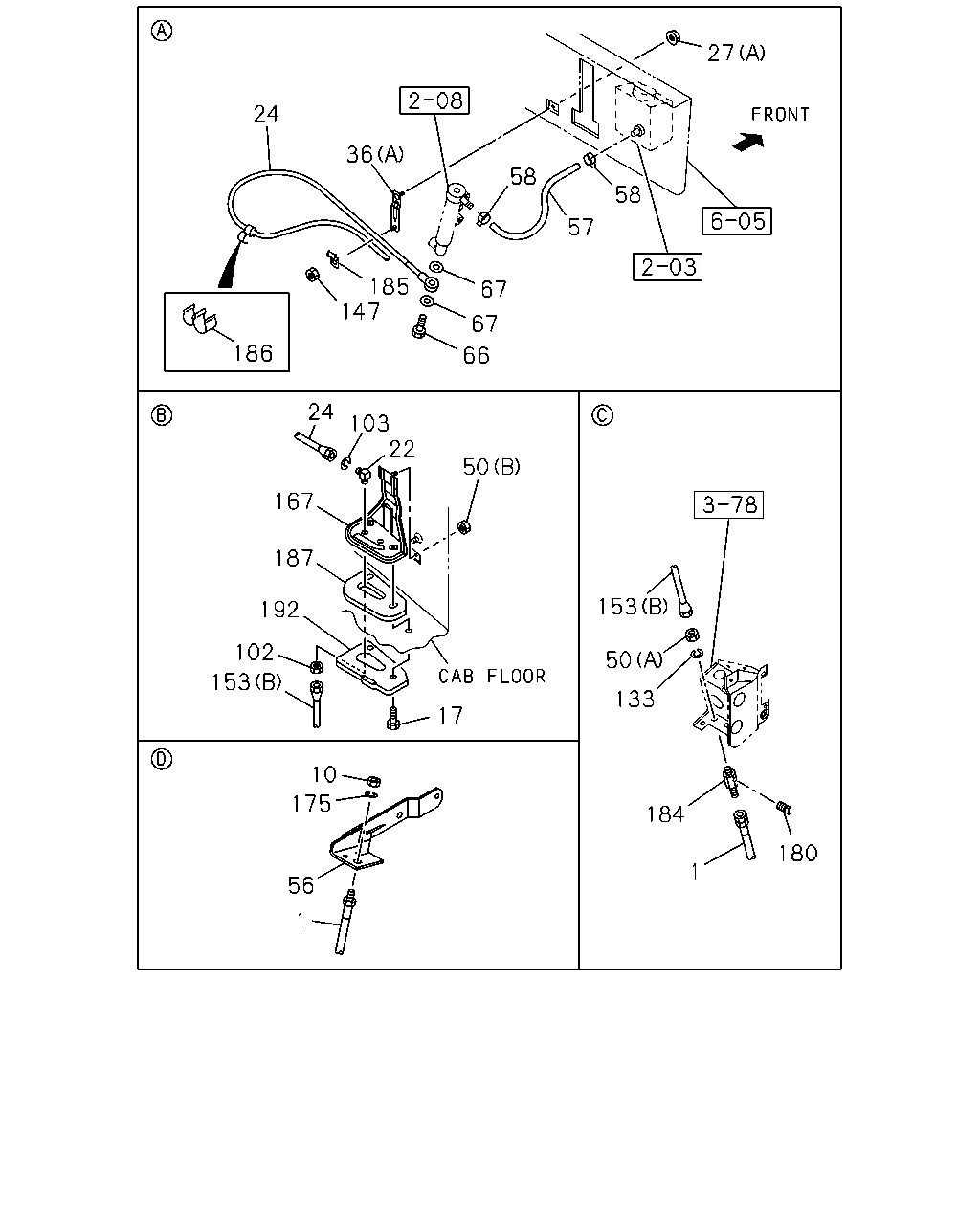

[205A] CAB SIDE NO.1 (10 parça)
[205A] CAB SIDE NO.2 (36 parça)

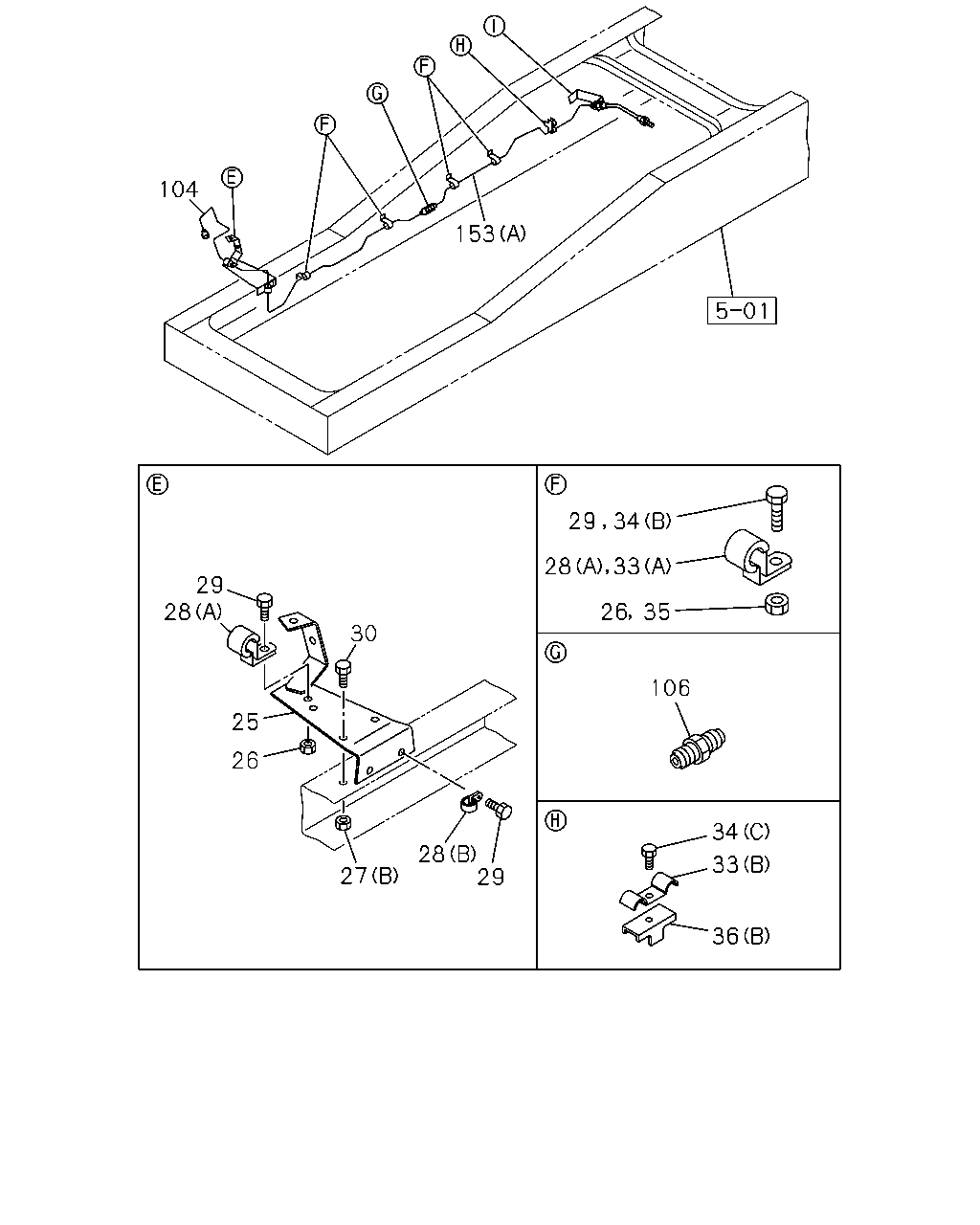

[205A] FRAME SIDE NO.1 (35 parça)
[205A] FRAME SIDE NO.2 (19 parça)
▶
24
153
167
56
104
1
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
HOSE; FLEX,CLU CONT
L=520
1-09364-948-1
01
1
0105-
24
PIPE ASM; CLU,M/CYL TO UNION
L=643
1-47424-529-2
01
1
0105-
56
BRACKET; FLEX HOSE
1-47477-602-1
01
1
0105-0110
56
BRACKET; FLEX HOSE
1-47478-300-1
01
1
0111-0201
56
BRACKET; FLEX HOSE
1-47477-602-1
01
1
0202-
104
PIPE; OIL,FLEX HOSE TO CONNECTOR
L=1595
1-49165-436-0
01
1
0105-0105
104
PIPE; OIL,FLEX HOSE TO CONNECTOR
L=1618
1-49166-188-0
01
1
0106-
153
PIPE ASM; CLU,UNION TO FLEX
(B) L=464
1-47424-530-2
01
1
0105-
153
PIPE ASM; CLU,UNION TO FLEX
(A) L=1587 SERVICED BY L=1700
1-47426-391-0
01
1
0105-
167
BRACKET; UNION
1-71117-183-3
01
1
0105-
27
24
36
58
58
57
185
147
67
67
186
66
24
103
22
50
167
187
153
192
102
50
153
133
17
10
175
184
180
1
56
1
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
HOSE; FLEX,CLU CONT
L=520
1-09364-948-1
01
1
0105-
10
NUT; FLEX HOSE,CLU CONT
M14
9-99111-414-0
01
1
0105-0512
10
NUT; FLEX HOSE,CLU CONT
M14
0-91111-514-0
01
1
0601-
17
BOLT; BRKT
M8X20 W/LK&PL WASHER
8-94279-216-0
02
1
0105-
22
UNION; CLU PIPE
M14
9-09225-208-1
01
1
0105-
24
PIPE ASM; CLU,M/CYL TO UNION
L=643
1-47424-529-2
01
1
0105-
27
NUT; BRKT
(B) M8 FLANGE
0-91150-108-0
02
1
0105-0602
27
NUT; BRKT
(B) M8 FLANGE
0-91180-108-0
02
1
0603-
27
NUT; BRKT
(A) M6 FLANGE W/RUBBER
1-09984-180-0
01
1
0105-
36
BRACKET; CLIP
(B)
1-47475-427-1
01
1
0105-
36
BRACKET; CLIP
(A)
1-71117-191-1
01
1
0105-
50
NUT; UNION
(B) M6 FLANGE W/RUBBER
1-09984-180-0
02
1
0105-
50
NUT; UNION
(A) M14
9-99111-414-0
01
1
0105-0512
50
NUT; UNION
(A) M14
0-91111-514-0
01
1
0601-
56
BRACKET; FLEX HOSE
1-47477-602-1
01
1
0105-0110
56
BRACKET; FLEX HOSE
1-47478-300-1
01
1
0111-0201
56
BRACKET; FLEX HOSE
1-47477-602-1
01
1
0202-
57
HOSE; CLU M/CYL TO OIL TANK
1-47424-533-0
01
1
0105-
58
CLIP; RUBBER HOSE TO M/CYL
ID=14
8-94238-572-0
02
1
0105-
66
BOLT; EYE JOINT,CLU M/CYL
M14X30 EYE-BOLT
1-09675-146-0
01
1
0105-
67
GASKET; EYE JOINT,CLU M/CYL
ID=14.2 OD=19.2
1-09630-085-0
02
1
0105-
102
NUT; FLEX HOSE,CLU CONT
M14
9-99111-414-0
01
1
0105-0512
102
NUT; FLEX HOSE,CLU CONT
M14
0-91111-514-0
01
1
0601-
103
WASHER; LK,FLEX HOSE,CLU CONT
ID=14.2
9-09150-514-0
01
1
0105-
133
WASHER; LK,UNION
ID=14.2
9-09150-514-0
01
1
0105-
147
NUT; CLIP FIX
M8 CUTTING NUT W/FLANGE
1-09985-340-0
01
1
0105-
153
PIPE ASM; CLU,UNION TO FLEX
(B) L=464
1-47424-530-2
01
1
0105-
153
PIPE ASM; CLU,UNION TO FLEX
(A) L=1587 SERVICED BY L=1700
1-47426-391-0
01
1
0105-
167
BRACKET; UNION
1-71117-183-3
01
1
0105-
175
WASER; LK,FLEX HOSE,CLU CONT
ID=14.2
9-09150-514-0
01
1
0105-
180
PLUG; PIPE
9-09204-510-0
01
1
0105-
184
UNION; FLEX HOSE
STRAIGHT
1-09656-679-0
01
1
0105-
185
CLIP; BRKT
ID=9 L=20
9-09545-108-0
01
1
0105-
186
HOLDER; CLIP
8-94107-710-0
02
1
0105-
187
SEAL; BRKT
1-71117-222-0
01
1
0105-
192
PLATE
1-71117-221-0
01
1
0105-
104
153
28
33
29
28
26
35
30
106
25
26
34
28
29
33
27
36
29
34
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
25
BRACKET; OIL PIPE
1-47477-604-2
01
1
0105-0105
25
BRACKET; OIL PIPE
1-47478-411-1
01
1
0106-0106
25
BRACKET; OIL PIPE
1-47479-297-0
01
1
0107-
26
NUT; CLIP,OIL PIPE
M8 FLANGE
0-91150-108-0
03
1
0105-0602
26
NUT; CLIP,OIL PIPE
M8 FLANGE
0-91180-108-0
03
1
0603-
27
NUT; BRKT
(B) M8 FLANGE
0-91150-108-0
02
1
0105-0602
27
NUT; BRKT
(B) M8 FLANGE
0-91180-108-0
02
1
0603-
27
NUT; BRKT
(A) M6 FLANGE W/RUBBER
1-09984-180-0
01
1
0105-
28
CLIP; OIL PIPE
(A) ID=8 H=20 L=20
1-09700-604-0
03
1
0105-
28
CLIP; OIL PIPE
(B) ID=9 L=20
9-09524-835-0
01
1
0105-
29
BOLT; CLIP,OIL PIPE
M8X25 FLANGE
0-28680-825-0
01
1
0105-0105
29
BOLT; CLIP,OIL PIPE
M8X25 FLANGE
0-28680-825-0
02
1
0106-0512
29
BOLT; CLIP,OIL PIPE
M8X25 FLANGE
0-28650-825-0
02
1
0601-
29
BOLT; CLIP,OIL PIPE
M8X30 FLANGE
0-28680-830-0
02
1
0105-0512
29
BOLT; CLIP,OIL PIPE
M8X30 FLANGE
0-28650-830-0
02
1
0601-
30
BOLT; BRKT
M8X35 FLANGE
0-28680-835-0
02
1
0105-0512
30
BOLT; BRKT
M8X35 FLANGE
0-28650-835-0
02
1
0601-
33
CLIP; OIL PIPE
(A) ID=8 H=20 L=20
1-09700-604-0
02
1
0105-
33
CLIP; OIL PIPE
(B) ID=16 & 9 L=21 & 18
1-09700-676-0
01
1
0105-0301
33
CLIP; OIL PIPE
(B) ID=16 & 9 L=21 & 18
1-09700-676-0
01
1
0302-
34
BOLT; PIPE CLIP
(A) M8X20 FLANGE
0-28080-820-0
01
1
0105-0512
34
BOLT; PIPE CLIP
(A) M8X20 FLANGE
0-28050-820-0
01
1
0601-
34
BOLT; PIPE CLIP
(C) M8X45 FLANGE
0-28080-845-0
01
1
0105-0512
34
BOLT; PIPE CLIP
(C) M8X45 FLANGE
0-28050-845-0
01
1
0601-
34
BOLT; PIPE CLIP
(B) M8X30 FLANGE
0-28680-830-0
02
1
0105-0512
34
BOLT; PIPE CLIP
(B) M8X30 FLANGE
0-28650-830-0
02
1
0601-
35
NUT; PIPE CLIP
M8 FLANGE
0-91150-108-0
03
1
0105-0602
35
NUT; PIPE CLIP
M8 FLANGE
0-91180-108-0
03
1
0603-
36
BRACKET; CLIP
(B)
1-47475-427-1
01
1
0105-
36
BRACKET; CLIP
(A)
1-71117-191-1
01
1
0105-
104
PIPE; OIL,FLEX HOSE TO CONNECTOR
L=1595
1-49165-436-0
01
1
0105-0105
104
PIPE; OIL,FLEX HOSE TO CONNECTOR
L=1618
1-49166-188-0
01
1
0106-
106
UNION; OIL PIPE
M14 STRAIGHT
9-09223-008-1
01
1
0105-
153
PIPE ASM; CLU,UNION TO FLEX
(B) L=464
1-47424-530-2
01
1
0105-
153
PIPE ASM; CLU,UNION TO FLEX
(A) L=1587 SERVICED BY L=1700
1-47426-391-0
01
1
0105-
115
116
42
47
116
115
43
34
73
83
49
171
39
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
34
BOLT; PIPE CLIP
(A) M8X20 FLANGE
0-28080-820-0
01
1
0105-0512
34
BOLT; PIPE CLIP
(A) M8X20 FLANGE
0-28050-820-0
01
1
0601-
34
BOLT; PIPE CLIP
(C) M8X45 FLANGE
0-28080-845-0
01
1
0105-0512
34
BOLT; PIPE CLIP
(C) M8X45 FLANGE
0-28050-845-0
01
1
0601-
34
BOLT; PIPE CLIP
(B) M8X30 FLANGE
0-28680-830-0
02
1
0105-0512
34
BOLT; PIPE CLIP
(B) M8X30 FLANGE
0-28650-830-0
02
1
0601-
39
GASKET; CONNECTOR
ID=10.2 OD=16.0
9-09571-410-0
01
1
0105-
42
BRACKET; FLEX HOSE,CLU CONT
1-47478-796-0
01
1
0105-
43
BOLT; BRKT,FLEX HOSE,CLU BOOSTER
M8X30 FLANGE
0-28680-830-0
02
1
0105-0512
43
BOLT; BRKT,FLEX HOSE,CLU BOOSTER
M8X30 FLANGE
0-28650-830-0
02
1
0601-
47
HOSE; FLEX,CLU CONT
L=445
1-09364-478-0
01
1
0105-
49
PIPE; AIR,FLEX HOSE TO CLU BOOSTER
1-49161-120-0
01
1
0105-
73
CLIP; OIL PIPE
ID=16 & 9 L=21 & 18
1-09700-676-0
01
1
0105-
83
NUT; PIPE CLIP
M8
9-09110-408-0
01
1
0105-0512
83
NUT; PIPE CLIP
M8
0-91110-508-0
01
1
0601-
115
NUT; FLEX HOSE,CLU CONT
M14
9-99111-414-0
02
1
0105-0512
115
NUT; FLEX HOSE,CLU CONT
M14
0-91111-514-0
02
1
0601-
116
WASHER; FLEX HOSE,CLU CONT
ID=14.2
9-09150-514-0
02
1
0105-
171
CONNECTOR; CLU BOOSTER
1-09650-256-2
01
1
0105-
