🏠 Isuzu WW TRUCKS CYH 11524 - CYH RHD EURO2 3 - Brakes, Brake System 3-70 - BRAKE PIPING; AIR,AIR MASTER
3-70 — BRAKE PIPING; AIR,AIR MASTER (#124186) — 168 parça

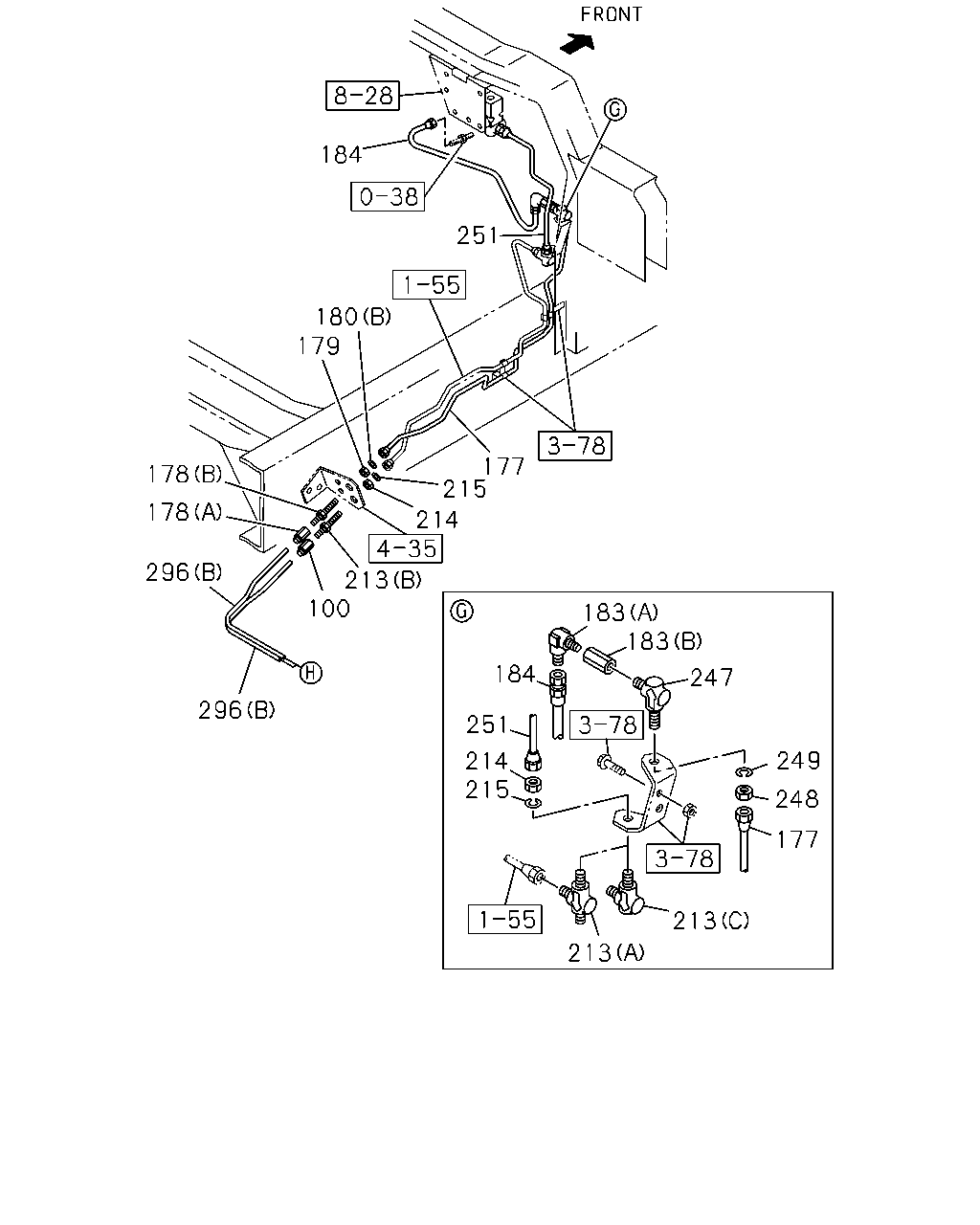

çizim 364420
184 251 180 179 178 178 296 296 100 213 214 215 177 183 183 184 251 214 215 249 247 248 177 213 213
BalonParca AdiParca NoAdetTipApplied Date
100 CONNECTOR; AIR PIPE
DIN6 & M12 STRAIGHT
1-09661-379-0 01 1 1306-
177 PIPE; AIR,UNION TO UNION
L=1031 SERVICED BY L=1100
1-47428-815-0 01 1 1306-
178 UNION; AIR PIPE
(B) M12 L=66.5
0-92113-306-0 01 1 1306-
178 UNION; AIR PIPE
(A) DIN6 & M12 STRAIGHT
1-09661-379-0 01 1 1306-
179 NUT; UNION
M12
9-09840-280-0 01 1 1306-
180 WASHER; LK,UNION
(B) ID=12.2
0-91510-512-0 01 1 1306-
180 WASHER; LK,UNION
(A) ID=22.5
0-91510-522-0 01 1 1306-
180 WASHER; LK,UNION
(A) ID=22.5
0-91510-522-0 01 1 1306-
183 UNION; FLEX HOSE,GOV
(A) M12 & PT3/8 ELBOW
1-09650-436-0 01 1 1306-
183 UNION; FLEX HOSE,GOV
(B) M12 & RC3/8 STRAIGHT
1-09660-879-0 01 1 1306-
184 HOSE; FLEX,AIR GOV
L=740
1-09363-675-0 01 1 1306-
213 UNION; AIR PIPE
(B) M12 L=66.5
0-92113-306-0 01 1 1306-
213 UNION; AIR PIPE
CAB SUSPENSION-FULL FLOATING(SMK) (C) M12 ELBOW
0-92125-206-0 01 1 1306-
213 UNION; AIR PIPE
FULL FLOATING CAB(W16) (A) M12 3WAY
0-92138-906-0 01 1 1306-1411
214 NUT; UNION,AIR PIPE
M12
9-09840-280-0 01 1 1306-
214 NUT; UNION,AIR PIPE
M12
9-09840-280-0 01 1 1306-
215 WASHER; LK,UNION,AIR PIPE
ID=12.2
0-91510-512-0 01 1 1306-
215 WASHER; LK,UNION,AIR PIPE
ID=12.2
0-91510-512-0 01 1 1306-
247 UNION; AIR PIPE
M12 ELBOW
0-92125-206-0 01 1 1306-
248 NUT; PIPE UNION
M12
9-09840-280-0 01 1 1306-
249 WASHER; LK,PIPE UNION
ID=12.2
0-91510-512-0 01 1 1306-
251 PIPE; AIR,UNION TO MAG VLV
L=375
1-49124-511-0 01 1 1306-
296 TUBE; NYLON
(B) SERVICED BY L=2000 OD=6
1-87411-001-0 AR 1 1306-
296 TUBE; NYLON
(B) SERVICED BY L=4000 OD=6
1-87411-002-0 AR 1 1306-
296 TUBE; NYLON
(B) SERVICED BY L=2000 OD=8
1-87411-006-0 AR 1 1306-
296 TUBE; NYLON
(B) SERVICED BY L=2000 OD=12
1-87411-011-0 AR 1 1306-
296 TUBE; NYLON
(B) SERVICED BY L=4000 OD=12
1-87411-012-0 AR 1 1306-
296 TUBE; NYLON
(B) SERVICED BY L=6000 OD=12
1-87411-013-0 AR 1 1306-
296 TUBE; NYLON
(C)
8-98241-072-0 01 1 1306-
296 TUBE; NYLON
SEAT ASM-DRIVER LEVEL AUTOMATIC W/ARM REST(SLL) (A) L=1200 OD=6
1-09366-256-1 01 1 1306-

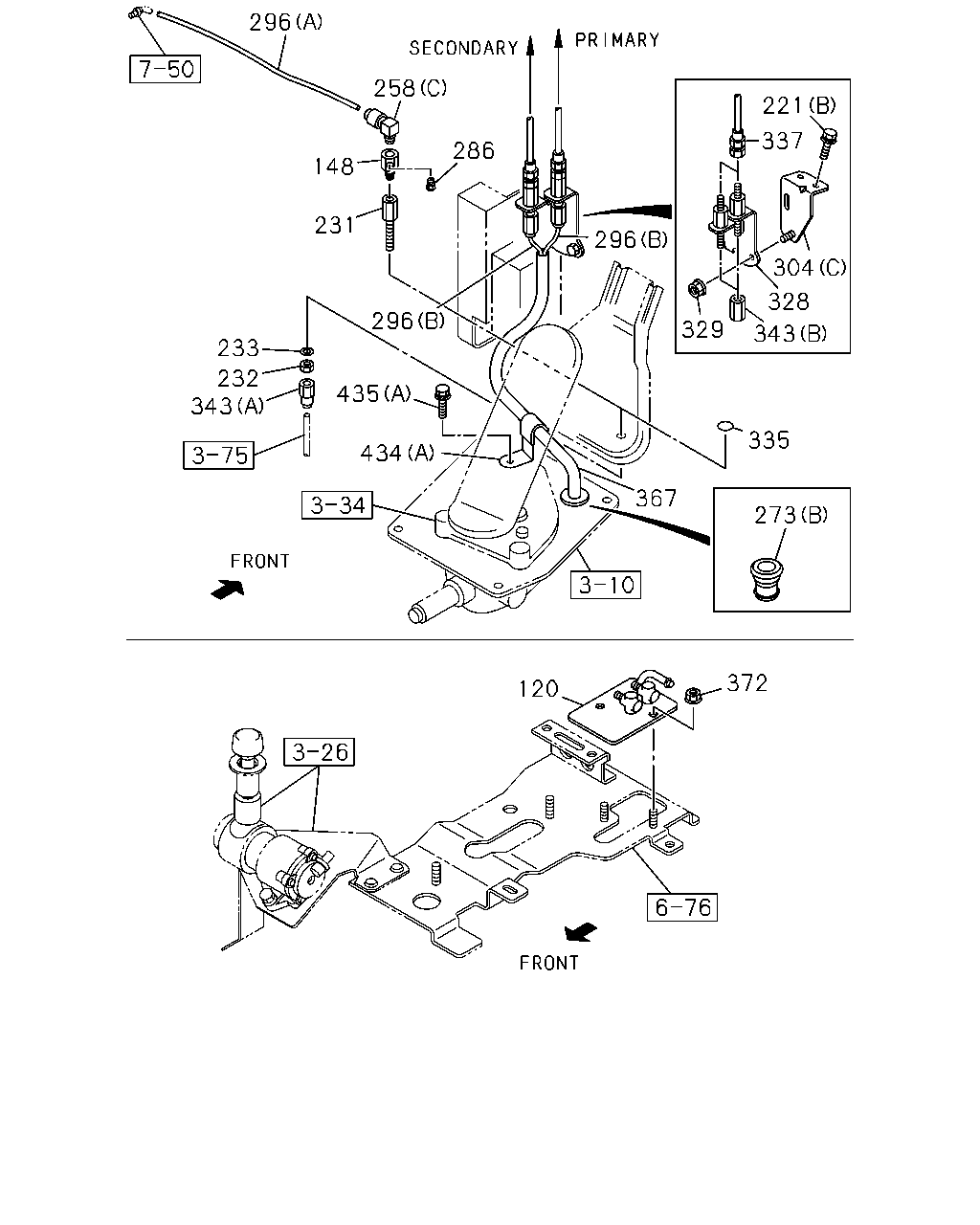

çizim 364490
372 273 335 120 367 343 232 233 434 435 296 343 329 328 304 337 221 286 258 148 231 296 296
BalonParca AdiParca NoAdetTipApplied Date
120 CONNECTOR; AIR PIPE
EXC. FULL TRAILER PIPING<Z25>
1-47470-547-0 01 1 1306-
148 CONNECTOR; UNION
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A)
8-94338-417-0 01 1 1306-
221 BOLT; BRKT
(A) M8X30 FLANGE
0-28650-830-0 02 1 1306-
221 BOLT; BRKT
(B) M6X19.5 W/LK&PL WASHER
8-94279-201-0 02 1 1306-
231 UNION; AIR PIPE
SEAT ASM-DRIVER LEVEL AUTOMATIC W/ARM REST(SLL)
1-09656-713-2 01 1 1306-
231 UNION; AIR PIPE
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A) RIGID SEAT W/ARM REST(SGC)
1-09656-713-2 01 1 1306-
232 NUT; UNION,AIR PIPE
SEAT ASM-DRIVER LEVEL AUTOMATIC W/ARM REST(SLL) M10 H=8
1-09400-029-0 01 1 1306-
232 NUT; UNION,AIR PIPE
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A) RIGID SEAT W/ARM REST(SGC) M10 H=8
1-09400-029-0 01 1 1306-
233 WASHER; LK,UNION,AIR PIPE
SEAT ASM-DRIVER LEVEL AUTOMATIC W/ARM REST(SLL) ID=10.2
0-91510-510-0 01 1 1306-
233 WASHER; LK,UNION,AIR PIPE
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A) RIGID SEAT W/ARM REST(SGC) ID=10.2
0-91510-510-0 01 1 1306-
258 CONNECTOR; NYLON TUBE
(B) DIN12X2 & PT3/8 DOUBLE ELBOW
1-09661-026-0 01 1 1306-
258 CONNECTOR; NYLON TUBE
MJT7S M/T(Y3E) (D) DIN8 & M12 STRAIGHT
1-09660-873-0 01 1 1306-
258 CONNECTOR; NYLON TUBE
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A) (A) DIN8 & R3/8 ELBOW
1-09660-957-0 01 1 1306-
258 CONNECTOR; NYLON TUBE
SEAT ASM-DRIVER LEVEL AUTOMATIC W/ARM REST(SLL) (C) TRI LC6X4-R1/8
1-09660-760-1 01 1 1306-
258 CONNECTOR; NYLON TUBE
TRANSMISSION CONTROL CABLE TYPE(C1A) (F) DIN12 & R3/8 ELBOW
1-09660-959-0 01 1 1306-
258 CONNECTOR; NYLON TUBE
TRANSMISSION CONTROL CABLE TYPE(C1A) (E) PT3/8 & PT3/8
1-09661-303-0 01 1 1306-
273 GROMMET
(A) ID=28 OD=35 T=25
1-09332-011-1 01 1 1306-
273 GROMMET
(B)
1-09332-135-0 01 1 1306-
286 PLUG; AIR PIPE
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A) RIGID SEAT W/ARM REST(SGC)
9-09204-510-0 01 1 1306-
296 TUBE; NYLON
(B) SERVICED BY L=2000 OD=6
1-87411-001-0 AR 1 1306-
296 TUBE; NYLON
(B) SERVICED BY L=4000 OD=6
1-87411-002-0 AR 1 1306-
296 TUBE; NYLON
(B) SERVICED BY L=2000 OD=8
1-87411-006-0 AR 1 1306-
296 TUBE; NYLON
(B) SERVICED BY L=2000 OD=12
1-87411-011-0 AR 1 1306-
296 TUBE; NYLON
(B) SERVICED BY L=4000 OD=12
1-87411-012-0 AR 1 1306-
296 TUBE; NYLON
(B) SERVICED BY L=6000 OD=12
1-87411-013-0 AR 1 1306-
296 TUBE; NYLON
(C)
8-98241-072-0 01 1 1306-
296 TUBE; NYLON
SEAT ASM-DRIVER LEVEL AUTOMATIC W/ARM REST(SLL) (A) L=1200 OD=6
1-09366-256-1 01 1 1306-
304 BRACKET; UNION
(A)
1-47479-603-0 01 1 1306-
304 BRACKET; UNION
(C)
1-71117-211-0 01 1 1306-
304 BRACKET; UNION
(B)
8-98207-960-0 01 1 1306-
328 UNION; AIR PIPE 1-47470-442-0 01 1 1306-
329 NUT; UNION,AIR PIPE
M6 FLANGE
0-91180-106-0 01 1 1306-
335 SEAL; UNION
MJT7S M/T(Y3E) RIGID SEAT W/ARM REST(SGC) OD=30 BLACK
1-76798-035-0 01 1 1306-
337 HOSE; FLEX,UNION TO AIR PRESS GAGE
L=520
0-57210-520-0 02 1 1306-
343 UNION; NYLON TUBE
TRANSMISSION CONTROL CABLE TYPE(C1A) RIGID SEAT W/ARM REST(SGC),SEAT ASM-DRIVER LEVEL AUTOMATIC W/ARM REST(SLL) (B)
1-09660-796-1 02 1 1306-
343 UNION; NYLON TUBE
MJT7S M/T(Y3E) SMOOTHER-G(C1W) RIGID SEAT W/ARM REST(SGC),SEAT ASM-DRIVER LEVEL AUTOMATIC W/ARM REST(SLL) (B)
1-09660-796-1 02 1 1306-
343 UNION; NYLON TUBE
TRANSMISSION CONTROL CABLE TYPE(C1A) SEAT ASM-DRIVER LEVEL AUTOMATIC W/ARM REST(SLL) (A)
1-09661-382-0 01 1 1306-
343 UNION; NYLON TUBE
MJT7S M/T(Y3E) SMOOTHER-G(C1W) SEAT ASM-DRIVER LEVEL AUTOMATIC W/ARM REST(SLL) (A)
1-09661-382-0 01 1 1306-
343 UNION; NYLON TUBE
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A) RIGID SEAT W/ARM REST(SGC) (A)
1-09661-382-0 01 1 1306-
367 TUBE; CORRUGATE
SERVICED BY L=2000 ID=7
1-87411-016-0 AR 1 1306-
367 TUBE; CORRUGATE
SERVICED BY L=2000 ID=10
1-87411-019-0 AR 1 1306-
367 TUBE; CORRUGATE
SERVICED BY L=2000 ID=13
1-87411-022-0 AR 1 1306-
367 TUBE; CORRUGATE
SERVICED BY L=2000 ID=19
1-87411-027-0 AR 1 1306-
372 NUT
EXC. FULL TRAILER PIPING<Z25> M8 FLANGE
0-91180-108-0 02 1 1306-
434 CLIP
(B) L=350
1-09707-183-0 01 1 1306-
434 CLIP
(A) ID=17
8-94449-734-1 01 1 1306-
435 BOLT; CLIP
(B) M8X20 FLANGE
0-28650-820-0 01 1 1306-
435 BOLT; CLIP
(A) M8X24.5 W/LK&PL WASHER
8-98059-720-0 01 1 1306-

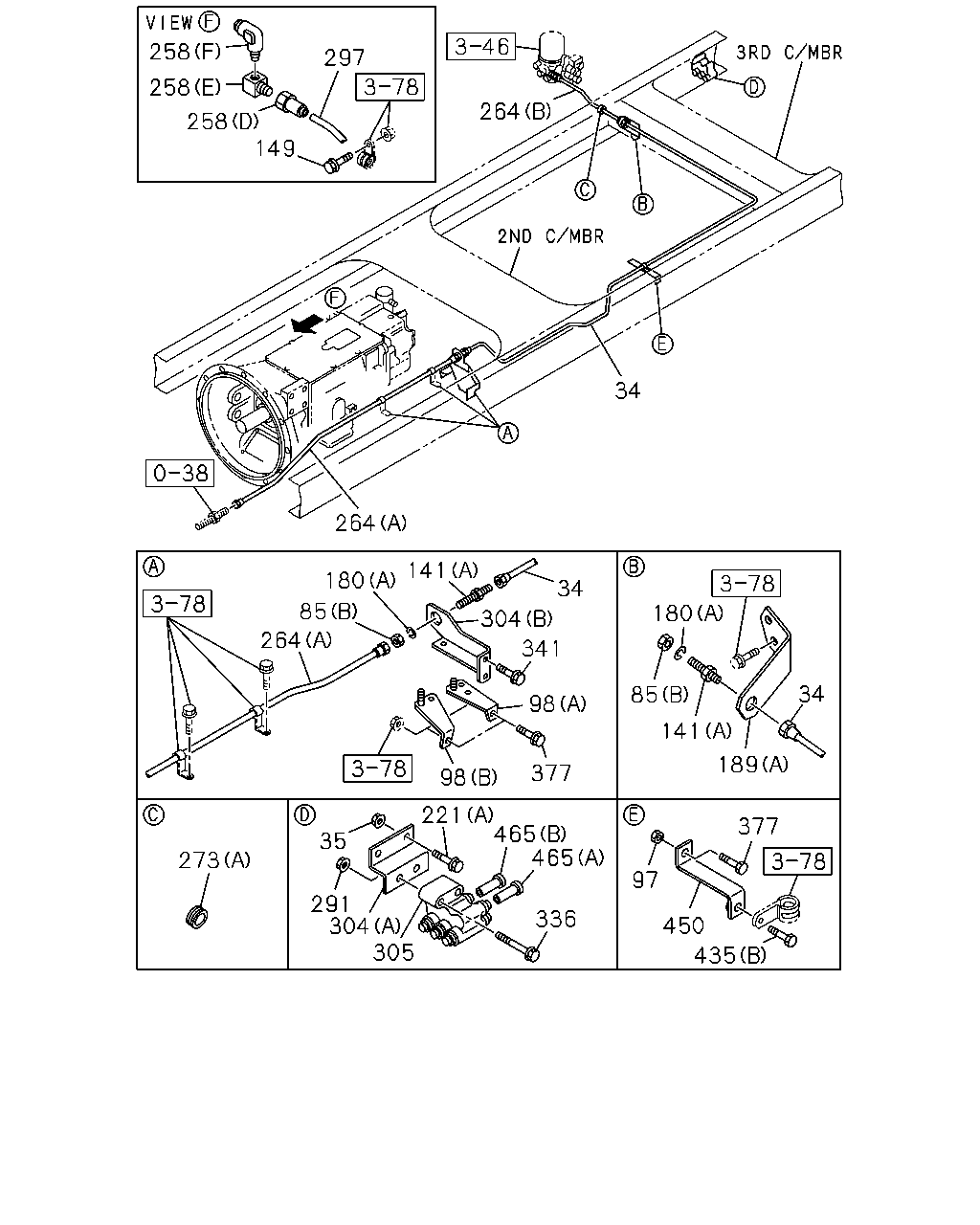

çizim 366079
435 450 377 97 465 465 221 336 305 304 291 35 273 98 377 98 341 304 34 141 180 85 264 264 34 264 297 149 258 258 258 180 85 141 189 34
BalonParca AdiParca NoAdetTipApplied Date
34 PIPE; AIR
L=1237
8-98207-961-0 01 1 1306-
35 NUT; BRKT
M8 FLANGE
0-91180-108-0 02 1 1306-
85 NUT; UNION
(B) M22
0-91111-522-0 01 1 1306-
85 NUT; UNION
(B) M22
0-91111-522-0 01 1 1306-
85 NUT; UNION
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A) (A) M12
0-91111-512-0 01 1 1306-
97 NUT; BRKT
M8 FLANGE
0-91180-108-0 01 1 1306-
98 BRACKET; AIR PIPE
(B)
1-47471-283-0 01 1 1306-
98 BRACKET; AIR PIPE
(A)
1-47479-723-0 01 1 1306-
141 UNION; FLEX HOSE
(A) M22 & M30 STRAIGHT
1-09664-237-1 01 1 1306-
141 UNION; FLEX HOSE
(A) M22 & M30 STRAIGHT
1-09664-237-1 01 1 1306-
141 UNION; FLEX HOSE
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A) (B) M12 ELBOW
0-92125-006-0 01 1 1306-
149 BOLT; TUBE CLIP
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A) M8X25 FLANGE
0-28650-825-0 01 1 1306-
149 BOLT; TUBE CLIP
TRANSMISSION CONTROL CABLE TYPE(C1A) M8X50 FLANGE
0-28050-850-0 01 1 1306-
180 WASHER; LK,UNION
(B) ID=12.2
0-91510-512-0 01 1 1306-
180 WASHER; LK,UNION
(A) ID=22.5
0-91510-522-0 01 1 1306-
180 WASHER; LK,UNION
(A) ID=22.5
0-91510-522-0 01 1 1306-
189 BRACKET; FLEX HOSE
(A)
8-98144-753-0 01 1 1306-
189 BRACKET; FLEX HOSE
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A) (B)
8-98246-507-0 01 1 1306-
221 BOLT; BRKT
(A) M8X30 FLANGE
0-28650-830-0 02 1 1306-
221 BOLT; BRKT
(B) M6X19.5 W/LK&PL WASHER
8-94279-201-0 02 1 1306-
258 CONNECTOR; NYLON TUBE
(B) DIN12X2 & PT3/8 DOUBLE ELBOW
1-09661-026-0 01 1 1306-
258 CONNECTOR; NYLON TUBE
MJT7S M/T(Y3E) (D) DIN8 & M12 STRAIGHT
1-09660-873-0 01 1 1306-
258 CONNECTOR; NYLON TUBE
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A) (A) DIN8 & R3/8 ELBOW
1-09660-957-0 01 1 1306-
258 CONNECTOR; NYLON TUBE
SEAT ASM-DRIVER LEVEL AUTOMATIC W/ARM REST(SLL) (C) TRI LC6X4-R1/8
1-09660-760-1 01 1 1306-
258 CONNECTOR; NYLON TUBE
TRANSMISSION CONTROL CABLE TYPE(C1A) (F) DIN12 & R3/8 ELBOW
1-09660-959-0 01 1 1306-
258 CONNECTOR; NYLON TUBE
TRANSMISSION CONTROL CABLE TYPE(C1A) (E) PT3/8 & PT3/8
1-09661-303-0 01 1 1306-
264 HOSE; FLEX
(A) L=980
1-09363-872-0 01 1 1306-
264 HOSE; FLEX
(B) L=880
1-09363-920-0 01 1 1306-
273 GROMMET
(A) ID=28 OD=35 T=25
1-09332-011-1 01 1 1306-
273 GROMMET
(B)
1-09332-135-0 01 1 1306-
291 NUT; UNION
M8 FLANGE
0-91180-108-0 02 1 1306-
297 TUBE; NYLON
SERVICED BY L=2000 OD=6
1-87411-001-0 AR 1 1306-
297 TUBE; NYLON
SERVICED BY L=4000 OD=12
1-87411-012-0 AR 1 1306-
304 BRACKET; UNION
(A)
1-47479-603-0 01 1 1306-
304 BRACKET; UNION
(C)
1-71117-211-0 01 1 1306-
304 BRACKET; UNION
(B)
8-98207-960-0 01 1 1306-
305 UNION ASM; NYLON TUBE 1-09661-613-1 01 1 1306-
336 BOLT; PIPE UNION
M8X60 FLANGE
0-28050-860-0 02 1 1306-
341 BOLT; BRKT
M8X35 FLANGE
0-28650-835-0 01 1 1306-
341 BOLT; BRKT
M8X35 FLANGE
0-28650-835-0 02 1 1306-
377 BOLT; BRKT FIX
M8X30 FLANGE
0-28650-830-0 01 1 1306-
377 BOLT; BRKT FIX
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A) M8X30 FLANGE
0-28650-830-0 01 1 1306-
377 BOLT; BRKT FIX
M8X30 FLANGE
0-28650-830-0 02 1 1306-
435 BOLT; CLIP
(B) M8X20 FLANGE
0-28650-820-0 01 1 1306-
435 BOLT; CLIP
(A) M8X24.5 W/LK&PL WASHER
8-98059-720-0 01 1 1306-
450 BRACKET; CLIP 1-46147-101-0 01 1 1306-
465 PLUG
(A) OD=6 L=27
1-09661-615-0 01 1 1306-
465 PLUG
MJT7S M/T(Y3E) CAB SUSPENSION-FULL FLOATING(SMK) EXC. SEAT ASM-DRIVER LEVEL AUTOMATIC W/ARM REST(SLL) (A) OD=6 L=27
1-09661-615-0 01 1 1306-
465 PLUG
EXC. TRANSMISSION SIDE PTO HIGH CAPACITY(BBC), TRANSMISSION SIDE PTO HEAVY DUTY(B4P),TRANSMISSION SIDE PTO WO/LEVER(SH5) (A) OD=6 L=27
1-09661-615-0 01 1 1306-
465 PLUG
(B) OD=8
1-09661-616-0 01 1 1306-

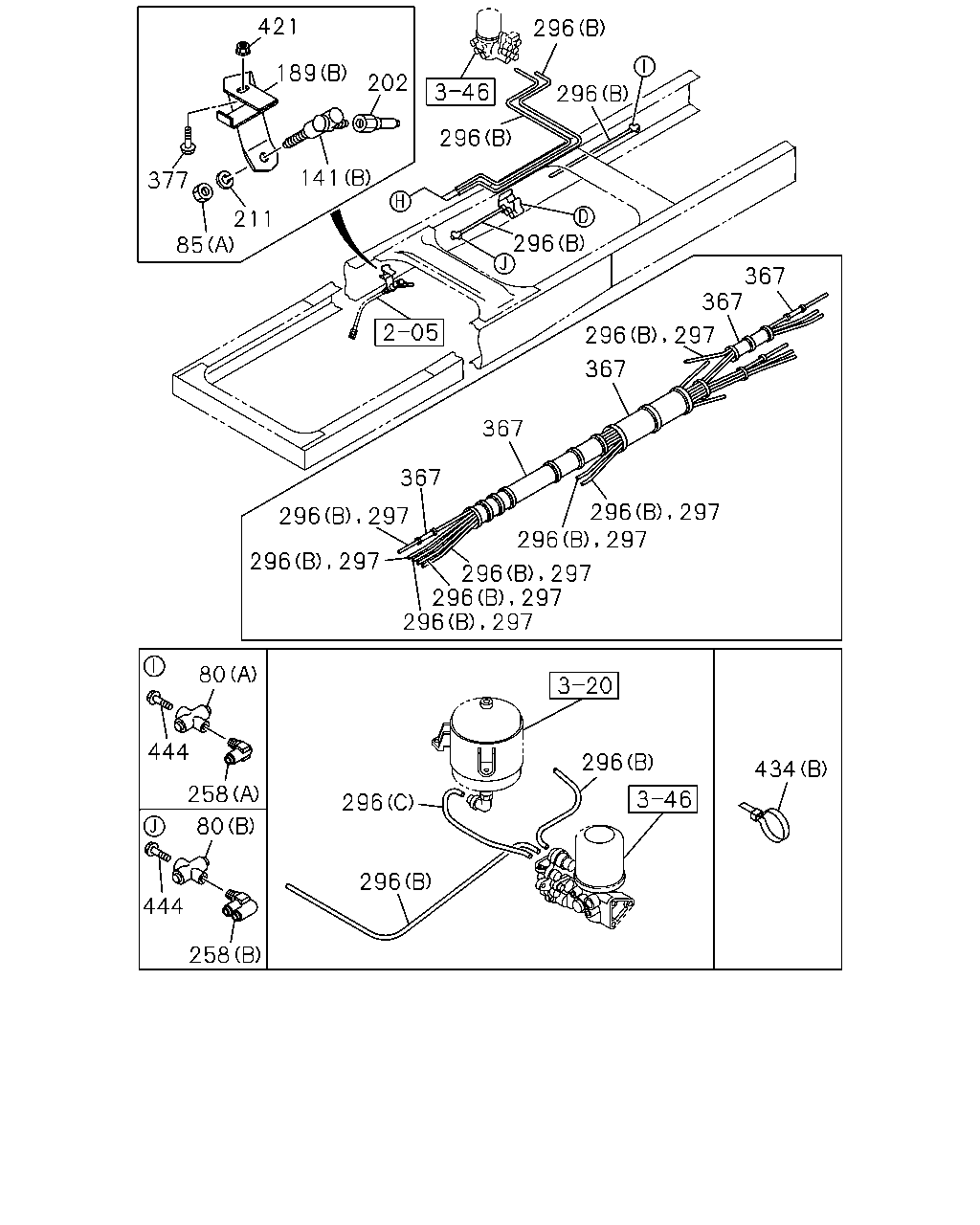

çizim 367183
421 189 202 141 211 377 85 296 296 296 296 367 367 297 296 367 367 367 296 297 297 296 296 296 297 297 297 297 296 296 296 296 296 296 434 258 444 444 258 297 80 80
BalonParca AdiParca NoAdetTipApplied Date
80 UNION; 3 WAY
(B) DIN8 & DIN12 & R3/8 3WAY
1-09661-130-0 01 1 1306-
80 UNION; 3 WAY
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A) (A) DIN8 & RC3/8 3WAY
1-09661-129-0 01 1 1306-
85 NUT; UNION
(B) M22
0-91111-522-0 01 1 1306-
85 NUT; UNION
(B) M22
0-91111-522-0 01 1 1306-
85 NUT; UNION
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A) (A) M12
0-91111-512-0 01 1 1306-
141 UNION; FLEX HOSE
(A) M22 & M30 STRAIGHT
1-09664-237-1 01 1 1306-
141 UNION; FLEX HOSE
(A) M22 & M30 STRAIGHT
1-09664-237-1 01 1 1306-
141 UNION; FLEX HOSE
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A) (B) M12 ELBOW
0-92125-006-0 01 1 1306-
189 BRACKET; FLEX HOSE
(A)
8-98144-753-0 01 1 1306-
189 BRACKET; FLEX HOSE
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A) (B)
8-98246-507-0 01 1 1306-
202 ADAPTER
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A) DIN8 & M12 STRAIGHT
1-09660-873-0 01 1 1306-
211 WASHER; LK,UNION
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A) ID=12.2
0-91510-812-0 01 1 1306-
258 CONNECTOR; NYLON TUBE
(B) DIN12X2 & PT3/8 DOUBLE ELBOW
1-09661-026-0 01 1 1306-
258 CONNECTOR; NYLON TUBE
MJT7S M/T(Y3E) (D) DIN8 & M12 STRAIGHT
1-09660-873-0 01 1 1306-
258 CONNECTOR; NYLON TUBE
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A) (A) DIN8 & R3/8 ELBOW
1-09660-957-0 01 1 1306-
258 CONNECTOR; NYLON TUBE
SEAT ASM-DRIVER LEVEL AUTOMATIC W/ARM REST(SLL) (C) TRI LC6X4-R1/8
1-09660-760-1 01 1 1306-
258 CONNECTOR; NYLON TUBE
TRANSMISSION CONTROL CABLE TYPE(C1A) (F) DIN12 & R3/8 ELBOW
1-09660-959-0 01 1 1306-
258 CONNECTOR; NYLON TUBE
TRANSMISSION CONTROL CABLE TYPE(C1A) (E) PT3/8 & PT3/8
1-09661-303-0 01 1 1306-
296 TUBE; NYLON
(B) SERVICED BY L=2000 OD=6
1-87411-001-0 AR 1 1306-
296 TUBE; NYLON
(B) SERVICED BY L=4000 OD=6
1-87411-002-0 AR 1 1306-
296 TUBE; NYLON
(B) SERVICED BY L=2000 OD=8
1-87411-006-0 AR 1 1306-
296 TUBE; NYLON
(B) SERVICED BY L=2000 OD=12
1-87411-011-0 AR 1 1306-
296 TUBE; NYLON
(B) SERVICED BY L=4000 OD=12
1-87411-012-0 AR 1 1306-
296 TUBE; NYLON
(B) SERVICED BY L=6000 OD=12
1-87411-013-0 AR 1 1306-
296 TUBE; NYLON
(C)
8-98241-072-0 01 1 1306-
296 TUBE; NYLON
SEAT ASM-DRIVER LEVEL AUTOMATIC W/ARM REST(SLL) (A) L=1200 OD=6
1-09366-256-1 01 1 1306-
297 TUBE; NYLON
SERVICED BY L=2000 OD=6
1-87411-001-0 AR 1 1306-
297 TUBE; NYLON
SERVICED BY L=4000 OD=12
1-87411-012-0 AR 1 1306-
367 TUBE; CORRUGATE
SERVICED BY L=2000 ID=7
1-87411-016-0 AR 1 1306-
367 TUBE; CORRUGATE
SERVICED BY L=2000 ID=10
1-87411-019-0 AR 1 1306-
367 TUBE; CORRUGATE
SERVICED BY L=2000 ID=13
1-87411-022-0 AR 1 1306-
367 TUBE; CORRUGATE
SERVICED BY L=2000 ID=19
1-87411-027-0 AR 1 1306-
377 BOLT; BRKT FIX
M8X30 FLANGE
0-28650-830-0 01 1 1306-
377 BOLT; BRKT FIX
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A) M8X30 FLANGE
0-28650-830-0 01 1 1306-
377 BOLT; BRKT FIX
M8X30 FLANGE
0-28650-830-0 02 1 1306-
421 NUT; BRKT
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A) M8 FLANGE
0-91180-108-0 01 1 1306-
434 CLIP
(B) L=350
1-09707-183-0 01 1 1306-
434 CLIP
(A) ID=17
8-94449-734-1 01 1 1306-
444 BOLT; UNION
M8X30 FLANGE
0-28650-830-0 01 1 1306-
444 BOLT; UNION
MJX16P M/T(Y3Z) TRANSMISSION CONTROL CABLE TYPE(C1A) M8X30 FLANGE
0-28650-830-0 01 1 1306-
İpucu: çizimdeki balona veya tablodaki Balon sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
Isuzu EPC — test · veri: yerel (eski sürüm)
