◀ 🏠 ▶ Isuzu WW ▶ TRUCKS ▶ FSR ▶ 10624 - FSR-RHD ▶ 8 - Chassis Electrical, Heating / Air Conditioning, Wipers, Radio ▶ 8-71 - COMPRESSOR; AIR CONDITIONING ▶

8-71 — COMPRESSOR; AIR CONDITIONING (#124) — 165 parça

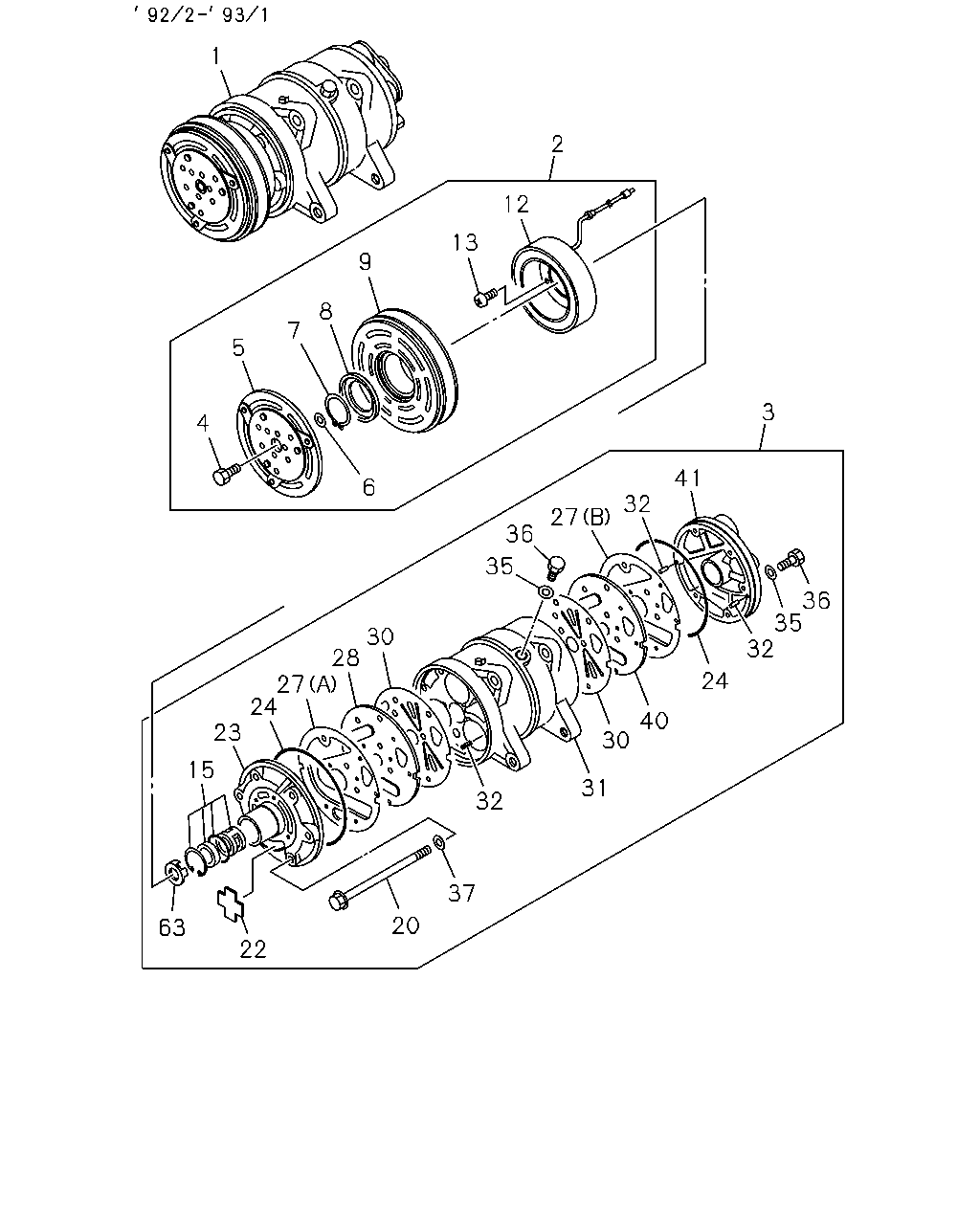

1 4 6 5 7 8 9 13 12 2 3 41 32 27 36 35 30 28 27 24 23 15 63 22 20 37 32 31 30 40 24 32 35 36

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date
1	COMPRESSOR ASM; A/C AIR CON MANUAL CONTROL(C60)	1-83532-181-0	01	1	9202-9301
1	COMPRESSOR ASM; A/C AIR CON MANUAL CONTROL(C60)	1-83532-227-0	01	1	9302-9506
1	COMPRESSOR ASM; A/C AIR CON MANUAL CONTROL(C60)	1-83532-249-0	01	1	9507-
2	CLUTCH; MAGNET,A/C AIR CON MANUAL CONTROL(C60)	1-83533-021-0	01	1	9202-9301
2	CLUTCH; MAGNET,A/C AIR CON MANUAL CONTROL(C60)	1-83533-032-0	01	1	9302-9506
2	CLUTCH; MAGNET,A/C AIR CON MANUAL CONTROL(C60)	1-83533-037-0	01	1	9507-
3	COMPRESSOR ASM; A/C AIR CON MANUAL CONTROL(C60)	8-94466-671-0	01	1	9202-9301
3	COMPRESSOR ASM; A/C AIR CON MANUAL CONTROL(C60)	1-83532-233-0	01	1	9302-9506
3	COMPRESSOR ASM; A/C AIR CON MANUAL CONTROL(C60)	8-97138-168-0	01	1	9507-
4	BOLT; MAGNET CLU AIR CON MANUAL CONTROL(C60)	8-94164-439-0	01	1	9202-
5	ARMATURE ASM; MAGNET CLU,A/C AIR CON MANUAL CONTROL(C60)	8-94466-701-0	01	1	9202-9301
5	ARMATURE ASM; MAGNET CLU,A/C AIR CON MANUAL CONTROL(C60)	8-97034-788-0	01	1	9302-
6	SHIM; MAGNET CLU AIR CON MANUAL CONTROL(C60) T=0.1	8-94120-721-0	AR	1	9202-
6	SHIM; MAGNET CLU AIR CON MANUAL CONTROL(C60) T=0.3	8-94120-722-0	AR	1	9202-
6	SHIM; MAGNET CLU AIR CON MANUAL CONTROL(C60) T=0.5	8-94120-723-0	AR	1	9202-
7	RING; SNAP,PULLEY AIR CON MANUAL CONTROL(C60)	8-94120-724-0	01	1	9202-
8	COVER; PULLEY AIR CON MANUAL CONTROL(C60)	8-94120-725-0	01	1	9202-9506
9	PULLEY; MAGNET CLU AIR CON MANUAL CONTROL(C60)	1-83579-282-0	01	1	9202-9301
9	PULLEY; MAGNET CLU AIR CON MANUAL CONTROL(C60)	1-83579-609-0	01	1	9302-
12	COIL; FIELD,MAGNET CLU AIR CON MANUAL CONTROL(C60)	1-83579-474-0	01	1	9202-9301
12	COIL; FIELD,MAGNET CLU AIR CON MANUAL CONTROL(C60)	1-83579-593-0	01	1	9302-
13	SCREW; COIL FIELD AIR CON MANUAL CONTROL(C60)	8-94120-727-0	03	1	9202-
15	SEAL; SHAFT AIR CON MANUAL CONTROL(C60)	8-94466-697-0	01	1	9202-9301
15	SEAL; SHAFT AIR CON MANUAL CONTROL(C60) "R-134A"	8-97081-397-0	01	1	9302-9506
15	SEAL; SHAFT AIR CON MANUAL CONTROL(C60) "R-134A"	8-97114-217-1	01	1	9507-
20	BOLT; CMPR AIR CON MANUAL CONTROL(C60)	8-94466-676-0	06	1	9202-9301
20	BOLT; CMPR AIR CON MANUAL CONTROL(C60)	8-97081-394-0	06	1	9302-
22	FELT; CYL HD,FRT AIR CON MANUAL CONTROL(C60)	8-94441-396-0	01	1	9202-9506
23	HEAD; CYL,FRT AIR CON MANUAL CONTROL(C60)	8-94466-683-0	01	1	9202-9301
23	HEAD; CYL,FRT AIR CON MANUAL CONTROL(C60)	8-97034-782-0	01	1	9302-9506
23	HEAD; CYL,FRT AIR CON MANUAL CONTROL(C60) "R-134A"	8-97114-215-0	01	1	9507-
24	GASKET; CMPR AIR CON MANUAL CONTROL(C60)	8-94466-681-0	02	1	9202-9301
24	GASKET; CMPR AIR CON MANUAL CONTROL(C60)	8-97081-396-0	02	1	9302-
27	GASKET; CYL HD AIR CON MANUAL CONTROL(C60) (A)	8-94466-685-0	01	1	9202-9301
27	GASKET; CYL HD AIR CON MANUAL CONTROL(C60) (A)	8-97085-777-0	01	1	9302-
27	GASKET; CYL HD AIR CON MANUAL CONTROL(C60) (B)	8-94466-693-0	01	1	9202-9301
27	GASKET; CYL HD AIR CON MANUAL CONTROL(C60) (B)	8-97085-779-0	01	1	9302-
28	PLATE; VLV,CMPR AIR CON MANUAL CONTROL(C60)	8-94466-687-0	01	1	9202-9506
28	PLATE; VLV,CMPR AIR CON MANUAL CONTROL(C60)	8-97135-796-0	01	1	9507-
30	VALVE; SUCTION AIR CON MANUAL CONTROL(C60)	8-94466-689-0	02	1	9202-9301
30	VALVE; SUCTION AIR CON MANUAL CONTROL(C60)	8-97081-404-0	02	1	9302-9506
30	VALVE; SUCTION AIR CON MANUAL CONTROL(C60)	8-97134-755-0	02	1	9507-
31	CYLINDER & SHAFT ASM; AIR CMPR AIR CON MANUAL CONTROL(C60)	8-94466-673-0	01	1	9202-9301
31	CYLINDER & SHAFT ASM; AIR CMPR AIR CON MANUAL CONTROL(C60)	8-97081-389-0	01	1	9302-9506
31	CYLINDER & SHAFT ASM; AIR CMPR AIR CON MANUAL CONTROL(C60)	8-97138-175-0	01	1	9507-
32	PIN; CMPR AIR CON MANUAL CONTROL(C60)	8-94154-711-0	04	1	9202-
35	GASKET; PLUG,CYL AIR CON MANUAL CONTROL(C60) ID=7.80	8-94113-333-0	02	1	9202-9301
35	GASKET; PLUG,CYL AIR CON MANUAL CONTROL(C60) "R-134A"	8-97081-395-0	01	1	9302-
36	PLUG; CYL AIR CON MANUAL CONTROL(C60)	8-94164-473-0	02	1	9202-9301
36	PLUG; CYL AIR CON MANUAL CONTROL(C60)	8-94164-473-0	01	1	9302-
37	GASKET; CMPR AIR CON MANUAL CONTROL(C60)	8-94466-678-0	06	1	9202-
40	PLATE; VLV,RR AIR CON MANUAL CONTROL(C60)	8-94466-691-0	01	1	9202-9506
40	PLATE; VLV,RR AIR CON MANUAL CONTROL(C60)	8-97135-797-0	01	1	9507-
41	HEAD; CYL,RR AIR CON MANUAL CONTROL(C60)	8-94466-695-0	01	1	9202-9301
41	HEAD; CYL,RR AIR CON MANUAL CONTROL(C60)	8-97034-784-0	01	1	9302-
63	COVER; CMPR AIR CON MANUAL CONTROL(C60)	8-94441-395-0	01	1	9202-9506

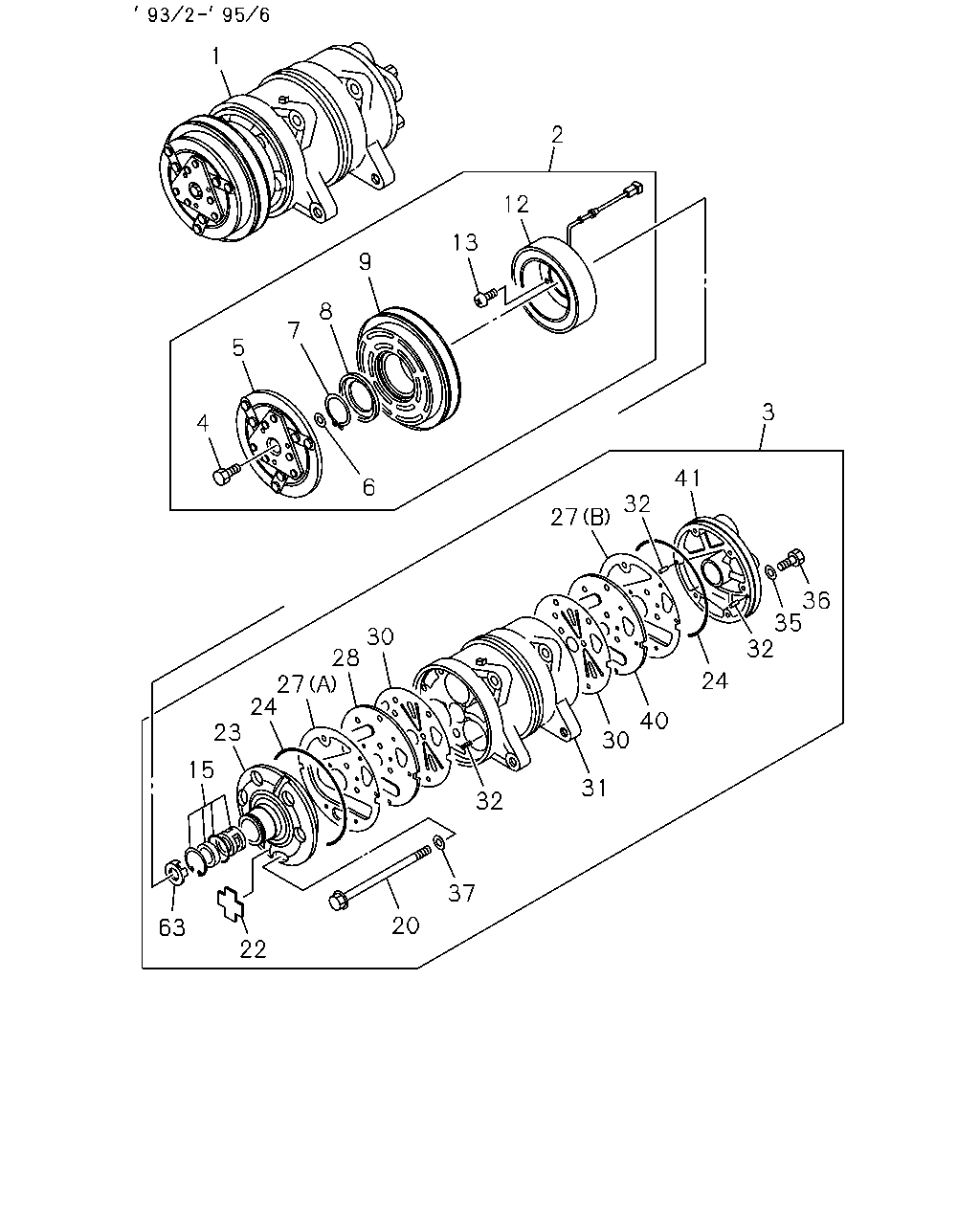

1 2 12 13 9 8 7 5 4 6 3 41 32 27 30 28 27 24 23 15 63 22 20 37 32 31 30 40 24 32 35 36

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date
1	COMPRESSOR ASM; A/C AIR CON MANUAL CONTROL(C60)	1-83532-181-0	01	1	9202-9301
1	COMPRESSOR ASM; A/C AIR CON MANUAL CONTROL(C60)	1-83532-227-0	01	1	9302-9506
1	COMPRESSOR ASM; A/C AIR CON MANUAL CONTROL(C60)	1-83532-249-0	01	1	9507-
2	CLUTCH; MAGNET,A/C AIR CON MANUAL CONTROL(C60)	1-83533-021-0	01	1	9202-9301
2	CLUTCH; MAGNET,A/C AIR CON MANUAL CONTROL(C60)	1-83533-032-0	01	1	9302-9506
2	CLUTCH; MAGNET,A/C AIR CON MANUAL CONTROL(C60)	1-83533-037-0	01	1	9507-
3	COMPRESSOR ASM; A/C AIR CON MANUAL CONTROL(C60)	8-94466-671-0	01	1	9202-9301
3	COMPRESSOR ASM; A/C AIR CON MANUAL CONTROL(C60)	1-83532-233-0	01	1	9302-9506
3	COMPRESSOR ASM; A/C AIR CON MANUAL CONTROL(C60)	8-97138-168-0	01	1	9507-
4	BOLT; MAGNET CLU AIR CON MANUAL CONTROL(C60)	8-94164-439-0	01	1	9202-
5	ARMATURE ASM; MAGNET CLU,A/C AIR CON MANUAL CONTROL(C60)	8-94466-701-0	01	1	9202-9301
5	ARMATURE ASM; MAGNET CLU,A/C AIR CON MANUAL CONTROL(C60)	8-97034-788-0	01	1	9302-
6	SHIM; MAGNET CLU AIR CON MANUAL CONTROL(C60) T=0.1	8-94120-721-0	AR	1	9202-
6	SHIM; MAGNET CLU AIR CON MANUAL CONTROL(C60) T=0.3	8-94120-722-0	AR	1	9202-
6	SHIM; MAGNET CLU AIR CON MANUAL CONTROL(C60) T=0.5	8-94120-723-0	AR	1	9202-
7	RING; SNAP,PULLEY AIR CON MANUAL CONTROL(C60)	8-94120-724-0	01	1	9202-
8	COVER; PULLEY AIR CON MANUAL CONTROL(C60)	8-94120-725-0	01	1	9202-9506
9	PULLEY; MAGNET CLU AIR CON MANUAL CONTROL(C60)	1-83579-282-0	01	1	9202-9301
9	PULLEY; MAGNET CLU AIR CON MANUAL CONTROL(C60)	1-83579-609-0	01	1	9302-
12	COIL; FIELD,MAGNET CLU AIR CON MANUAL CONTROL(C60)	1-83579-474-0	01	1	9202-9301
12	COIL; FIELD,MAGNET CLU AIR CON MANUAL CONTROL(C60)	1-83579-593-0	01	1	9302-
13	SCREW; COIL FIELD AIR CON MANUAL CONTROL(C60)	8-94120-727-0	03	1	9202-
15	SEAL; SHAFT AIR CON MANUAL CONTROL(C60)	8-94466-697-0	01	1	9202-9301
15	SEAL; SHAFT AIR CON MANUAL CONTROL(C60) "R-134A"	8-97081-397-0	01	1	9302-9506
15	SEAL; SHAFT AIR CON MANUAL CONTROL(C60) "R-134A"	8-97114-217-1	01	1	9507-
20	BOLT; CMPR AIR CON MANUAL CONTROL(C60)	8-94466-676-0	06	1	9202-9301
20	BOLT; CMPR AIR CON MANUAL CONTROL(C60)	8-97081-394-0	06	1	9302-
22	FELT; CYL HD,FRT AIR CON MANUAL CONTROL(C60)	8-94441-396-0	01	1	9202-9506
23	HEAD; CYL,FRT AIR CON MANUAL CONTROL(C60)	8-94466-683-0	01	1	9202-9301
23	HEAD; CYL,FRT AIR CON MANUAL CONTROL(C60)	8-97034-782-0	01	1	9302-9506
23	HEAD; CYL,FRT AIR CON MANUAL CONTROL(C60) "R-134A"	8-97114-215-0	01	1	9507-
24	GASKET; CMPR AIR CON MANUAL CONTROL(C60)	8-94466-681-0	02	1	9202-9301
24	GASKET; CMPR AIR CON MANUAL CONTROL(C60)	8-97081-396-0	02	1	9302-
27	GASKET; CYL HD AIR CON MANUAL CONTROL(C60) (A)	8-94466-685-0	01	1	9202-9301
27	GASKET; CYL HD AIR CON MANUAL CONTROL(C60) (A)	8-97085-777-0	01	1	9302-
27	GASKET; CYL HD AIR CON MANUAL CONTROL(C60) (B)	8-94466-693-0	01	1	9202-9301
27	GASKET; CYL HD AIR CON MANUAL CONTROL(C60) (B)	8-97085-779-0	01	1	9302-
28	PLATE; VLV,CMPR AIR CON MANUAL CONTROL(C60)	8-94466-687-0	01	1	9202-9506
28	PLATE; VLV,CMPR AIR CON MANUAL CONTROL(C60)	8-97135-796-0	01	1	9507-
30	VALVE; SUCTION AIR CON MANUAL CONTROL(C60)	8-94466-689-0	02	1	9202-9301
30	VALVE; SUCTION AIR CON MANUAL CONTROL(C60)	8-97081-404-0	02	1	9302-9506
30	VALVE; SUCTION AIR CON MANUAL CONTROL(C60)	8-97134-755-0	02	1	9507-
31	CYLINDER & SHAFT ASM; AIR CMPR AIR CON MANUAL CONTROL(C60)	8-94466-673-0	01	1	9202-9301
31	CYLINDER & SHAFT ASM; AIR CMPR AIR CON MANUAL CONTROL(C60)	8-97081-389-0	01	1	9302-9506
31	CYLINDER & SHAFT ASM; AIR CMPR AIR CON MANUAL CONTROL(C60)	8-97138-175-0	01	1	9507-
32	PIN; CMPR AIR CON MANUAL CONTROL(C60)	8-94154-711-0	04	1	9202-
35	GASKET; PLUG,CYL AIR CON MANUAL CONTROL(C60) ID=7.80	8-94113-333-0	02	1	9202-9301
35	GASKET; PLUG,CYL AIR CON MANUAL CONTROL(C60) "R-134A"	8-97081-395-0	01	1	9302-
36	PLUG; CYL AIR CON MANUAL CONTROL(C60)	8-94164-473-0	02	1	9202-9301
36	PLUG; CYL AIR CON MANUAL CONTROL(C60)	8-94164-473-0	01	1	9302-
37	GASKET; CMPR AIR CON MANUAL CONTROL(C60)	8-94466-678-0	06	1	9202-
40	PLATE; VLV,RR AIR CON MANUAL CONTROL(C60)	8-94466-691-0	01	1	9202-9506
40	PLATE; VLV,RR AIR CON MANUAL CONTROL(C60)	8-97135-797-0	01	1	9507-
41	HEAD; CYL,RR AIR CON MANUAL CONTROL(C60)	8-94466-695-0	01	1	9202-9301
41	HEAD; CYL,RR AIR CON MANUAL CONTROL(C60)	8-97034-784-0	01	1	9302-
63	COVER; CMPR AIR CON MANUAL CONTROL(C60)	8-94441-395-0	01	1	9202-9506

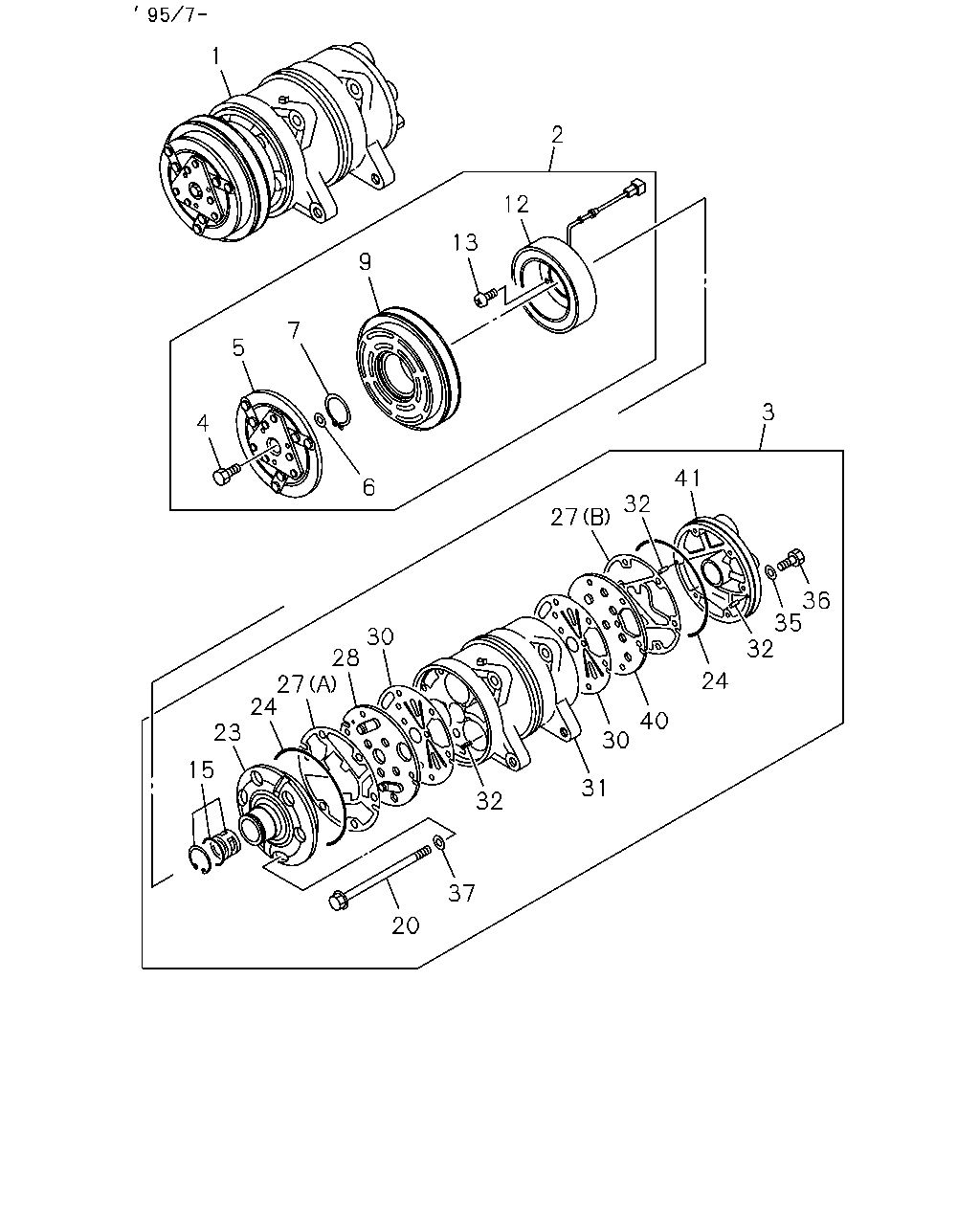

1 2 12 13 9 7 6 5 4 3 41 32 27 30 28 27 24 23 15 20 37 32 31 30 40 24 32 35 36

Balon	Parca Adi	Parca No	Adet	Tip	Applied Date
1	COMPRESSOR ASM; A/C AIR CON MANUAL CONTROL(C60)	1-83532-181-0	01	1	9202-9301
1	COMPRESSOR ASM; A/C AIR CON MANUAL CONTROL(C60)	1-83532-227-0	01	1	9302-9506
1	COMPRESSOR ASM; A/C AIR CON MANUAL CONTROL(C60)	1-83532-249-0	01	1	9507-
2	CLUTCH; MAGNET,A/C AIR CON MANUAL CONTROL(C60)	1-83533-021-0	01	1	9202-9301
2	CLUTCH; MAGNET,A/C AIR CON MANUAL CONTROL(C60)	1-83533-032-0	01	1	9302-9506
2	CLUTCH; MAGNET,A/C AIR CON MANUAL CONTROL(C60)	1-83533-037-0	01	1	9507-
3	COMPRESSOR ASM; A/C AIR CON MANUAL CONTROL(C60)	8-94466-671-0	01	1	9202-9301
3	COMPRESSOR ASM; A/C AIR CON MANUAL CONTROL(C60)	1-83532-233-0	01	1	9302-9506
3	COMPRESSOR ASM; A/C AIR CON MANUAL CONTROL(C60)	8-97138-168-0	01	1	9507-
4	BOLT; MAGNET CLU AIR CON MANUAL CONTROL(C60)	8-94164-439-0	01	1	9202-
5	ARMATURE ASM; MAGNET CLU,A/C AIR CON MANUAL CONTROL(C60)	8-94466-701-0	01	1	9202-9301
5	ARMATURE ASM; MAGNET CLU,A/C AIR CON MANUAL CONTROL(C60)	8-97034-788-0	01	1	9302-
6	SHIM; MAGNET CLU AIR CON MANUAL CONTROL(C60) T=0.1	8-94120-721-0	AR	1	9202-
6	SHIM; MAGNET CLU AIR CON MANUAL CONTROL(C60) T=0.3	8-94120-722-0	AR	1	9202-
6	SHIM; MAGNET CLU AIR CON MANUAL CONTROL(C60) T=0.5	8-94120-723-0	AR	1	9202-
7	RING; SNAP,PULLEY AIR CON MANUAL CONTROL(C60)	8-94120-724-0	01	1	9202-
9	PULLEY; MAGNET CLU AIR CON MANUAL CONTROL(C60)	1-83579-282-0	01	1	9202-9301
9	PULLEY; MAGNET CLU AIR CON MANUAL CONTROL(C60)	1-83579-609-0	01	1	9302-
12	COIL; FIELD,MAGNET CLU AIR CON MANUAL CONTROL(C60)	1-83579-474-0	01	1	9202-9301
12	COIL; FIELD,MAGNET CLU AIR CON MANUAL CONTROL(C60)	1-83579-593-0	01	1	9302-
13	SCREW; COIL FIELD AIR CON MANUAL CONTROL(C60)	8-94120-727-0	03	1	9202-
15	SEAL; SHAFT AIR CON MANUAL CONTROL(C60)	8-94466-697-0	01	1	9202-9301
15	SEAL; SHAFT AIR CON MANUAL CONTROL(C60) "R-134A"	8-97081-397-0	01	1	9302-9506
15	SEAL; SHAFT AIR CON MANUAL CONTROL(C60) "R-134A"	8-97114-217-1	01	1	9507-
20	BOLT; CMPR AIR CON MANUAL CONTROL(C60)	8-94466-676-0	06	1	9202-9301
20	BOLT; CMPR AIR CON MANUAL CONTROL(C60)	8-97081-394-0	06	1	9302-
23	HEAD; CYL,FRT AIR CON MANUAL CONTROL(C60)	8-94466-683-0	01	1	9202-9301
23	HEAD; CYL,FRT AIR CON MANUAL CONTROL(C60)	8-97034-782-0	01	1	9302-9506
23	HEAD; CYL,FRT AIR CON MANUAL CONTROL(C60) "R-134A"	8-97114-215-0	01	1	9507-
24	GASKET; CMPR AIR CON MANUAL CONTROL(C60)	8-94466-681-0	02	1	9202-9301
24	GASKET; CMPR AIR CON MANUAL CONTROL(C60)	8-97081-396-0	02	1	9302-
27	GASKET; CYL HD AIR CON MANUAL CONTROL(C60) (A)	8-94466-685-0	01	1	9202-9301
27	GASKET; CYL HD AIR CON MANUAL CONTROL(C60) (A)	8-97085-777-0	01	1	9302-
27	GASKET; CYL HD AIR CON MANUAL CONTROL(C60) (B)	8-94466-693-0	01	1	9202-9301
27	GASKET; CYL HD AIR CON MANUAL CONTROL(C60) (B)	8-97085-779-0	01	1	9302-
28	PLATE; VLV,CMPR AIR CON MANUAL CONTROL(C60)	8-94466-687-0	01	1	9202-9506
28	PLATE; VLV,CMPR AIR CON MANUAL CONTROL(C60)	8-97135-796-0	01	1	9507-
30	VALVE; SUCTION AIR CON MANUAL CONTROL(C60)	8-94466-689-0	02	1	9202-9301
30	VALVE; SUCTION AIR CON MANUAL CONTROL(C60)	8-97081-404-0	02	1	9302-9506
30	VALVE; SUCTION AIR CON MANUAL CONTROL(C60)	8-97134-755-0	02	1	9507-
31	CYLINDER & SHAFT ASM; AIR CMPR AIR CON MANUAL CONTROL(C60)	8-94466-673-0	01	1	9202-9301
31	CYLINDER & SHAFT ASM; AIR CMPR AIR CON MANUAL CONTROL(C60)	8-97081-389-0	01	1	9302-9506
31	CYLINDER & SHAFT ASM; AIR CMPR AIR CON MANUAL CONTROL(C60)	8-97138-175-0	01	1	9507-
32	PIN; CMPR AIR CON MANUAL CONTROL(C60)	8-94154-711-0	04	1	9202-
35	GASKET; PLUG,CYL AIR CON MANUAL CONTROL(C60) ID=7.80	8-94113-333-0	02	1	9202-9301
35	GASKET; PLUG,CYL AIR CON MANUAL CONTROL(C60) "R-134A"	8-97081-395-0	01	1	9302-
36	PLUG; CYL AIR CON MANUAL CONTROL(C60)	8-94164-473-0	02	1	9202-9301
36	PLUG; CYL AIR CON MANUAL CONTROL(C60)	8-94164-473-0	01	1	9302-
37	GASKET; CMPR AIR CON MANUAL CONTROL(C60)	8-94466-678-0	06	1	9202-
40	PLATE; VLV,RR AIR CON MANUAL CONTROL(C60)	8-94466-691-0	01	1	9202-9506
40	PLATE; VLV,RR AIR CON MANUAL CONTROL(C60)	8-97135-797-0	01	1	9507-
41	HEAD; CYL,RR AIR CON MANUAL CONTROL(C60)	8-94466-695-0	01	1	9202-9301
41	HEAD; CYL,RR AIR CON MANUAL CONTROL(C60)	8-97034-784-0	01	1	9302-

İpucu: çizimdeki balona veya tablodaki Balon sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.

Isuzu EPC — test · veri: yerel (eski sürüm)
