1-35 — CHARGE AIR COOLER (#123891) — 11 parça

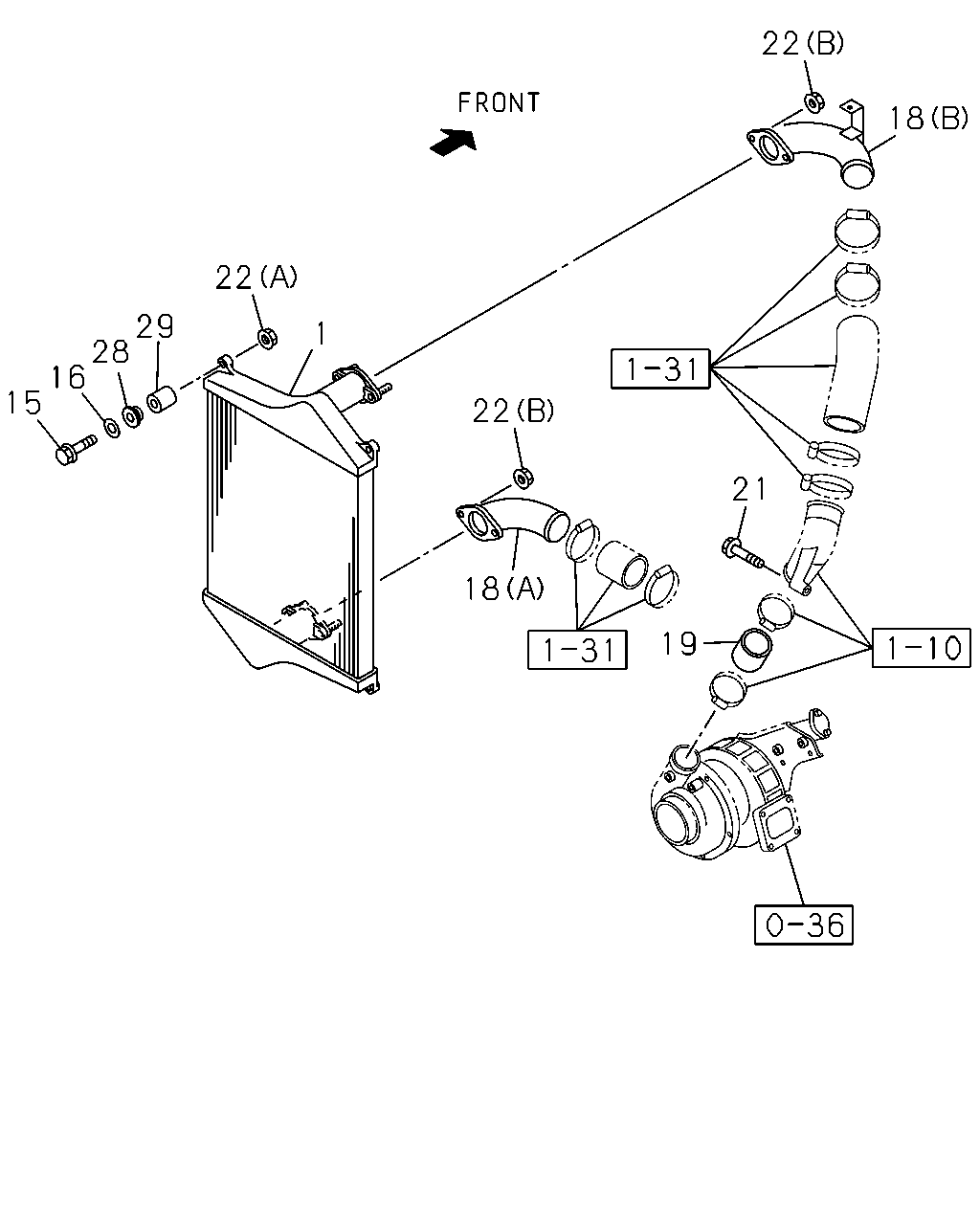

çizim 362734
15 16 28 29 22 18 22 21 19 22 18
BalonParca AdiParca NoAdetTipApplied Date
1 COOLER; CHARGE AIR 1-14431-054-2 01 1 1307-
15 BOLT; CHARGE AIR COOLER
M8X50 FLANGE 		0-28050-850-0 04 1 1307-
16 WASHER; PL,CHARGE AIR COOLER
ID=10.5 OD=32 		0-91614-810-0 04 1 1307-
18 ADAPTER
(A) 		1-14121-192-0 01 1 1307-
18 ADAPTER
(B) 		8-98191-664-0 01 1 1307-
19 HOSE; FLEX,CHARGE AIR COOLER,RAD 8-98169-678-0 01 1 1307-
21 BOLT
M10X60 FLANGE 		0-28151-060-0 01 1 1307-
22 NUT
(A) M8 FLANGE 		0-91180-108-0 04 1 1307-
22 NUT
(B) M10 FLANGE 		0-91180-210-0 04 1 1307-
28 RUBBER; MTG,CHARGE AIR COOLER 1-21467-015-1 04 1 1307-
29 COLLAR; MTG RUBBER,CAC BRKT 1-21469-100-0 04 1 1307-
