🏠 Isuzu WW TRUCKS FRR 11548 - FRR AUST/NZ EURO5 EXC.SPACECAB 6 - Exterior Body, Glass Mounting, Door Trim, Molding 6-20 - SIDE PANEL AND STEP
6-20 — SIDE PANEL AND STEP (#123731) — 204 parça

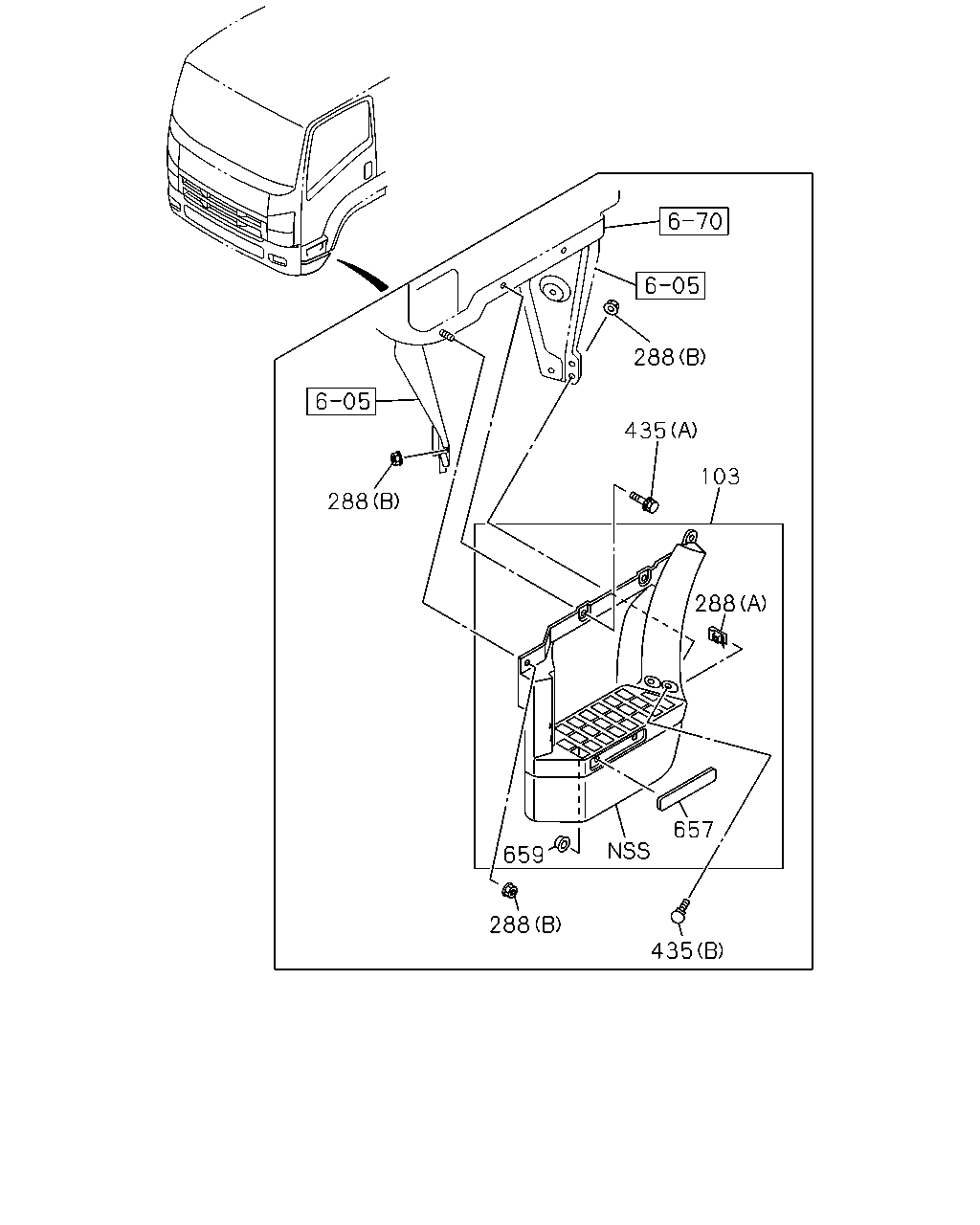

çizim 363350
103 435 288 288 288 657 288 659 435
BalonParca AdiParca NoAdetTipApplied Date A B C
103 PLATE; STEP 8-98037-326-3 01 1 1307-1312
103 PLATE; STEP 8-98037-326-3 01 1 1401-
103 PLATE; STEP 8-98037-325-3 01 1 1307-1312
103 PLATE; STEP 8-98037-325-3 01 1 1401-
288 NUT; STEP
(B) M8 FLANGE
0-91180-108-0 10 1 1307-1312
288 NUT; STEP
(B) M8 FLANGE
0-91180-108-0 10 1 1401-
288 NUT; STEP
(A) M8
8-98040-792-0 02 1 1307-1312
288 NUT; STEP
(A) M8
8-98040-792-0 02 1 1401-
435 BOLT; RR STEP
(A) M8X24.5 W/LK&PL WASHER
8-98059-720-0 04 1 1307-1312
435 BOLT; RR STEP
(A) M8X24.5 W/LK&PL WASHER
8-98059-720-0 04 1 1401-
435 BOLT; RR STEP
(B) M8X18
8-98146-670-0 08 1 1307-1312
435 BOLT; RR STEP
(B) M8X18
8-98146-670-0 08 1 1401-
657 REFLECTOR; REFLEX 8-97378-910-0 02 1 1307-1312
657 REFLECTOR; REFLEX 8-97378-910-0 02 1 1401-
659 CLIP; SPRING NUT 8-97811-510-0 04 1 1307-1312
659 CLIP; SPRING NUT 8-97811-510-0 04 1 1401-

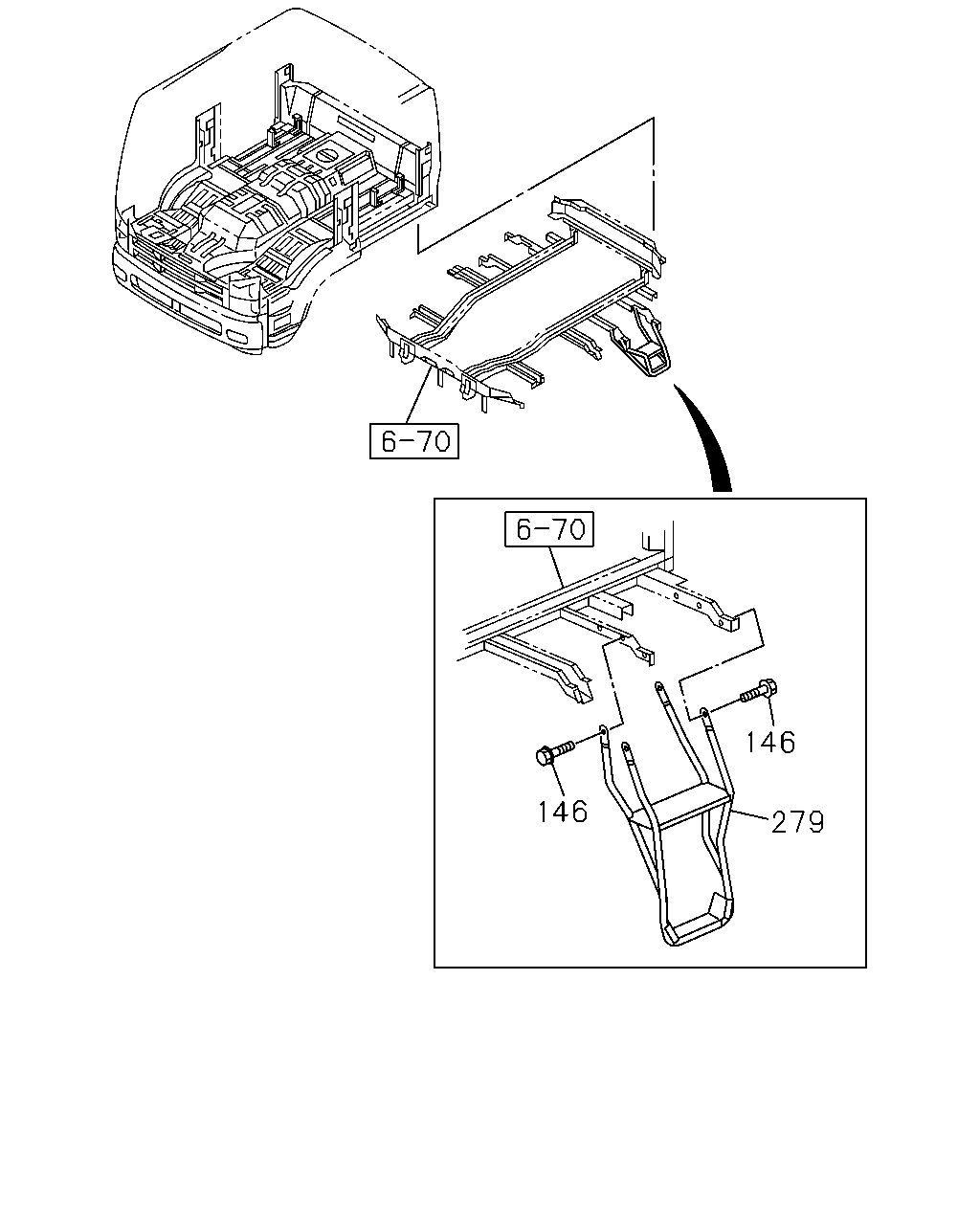

çizim 363351
146 279 146
BalonParca AdiParca NoAdetTipApplied Date A B C
146 BOLT; STEP BRKT
M8X25 FLANGE
0-28650-825-0 08 1 1307-
279 BOARD; STEP 1ST 8-97607-508-3 01 1 1307-
279 BOARD; STEP 1ST 8-97607-507-3 01 1 1307-

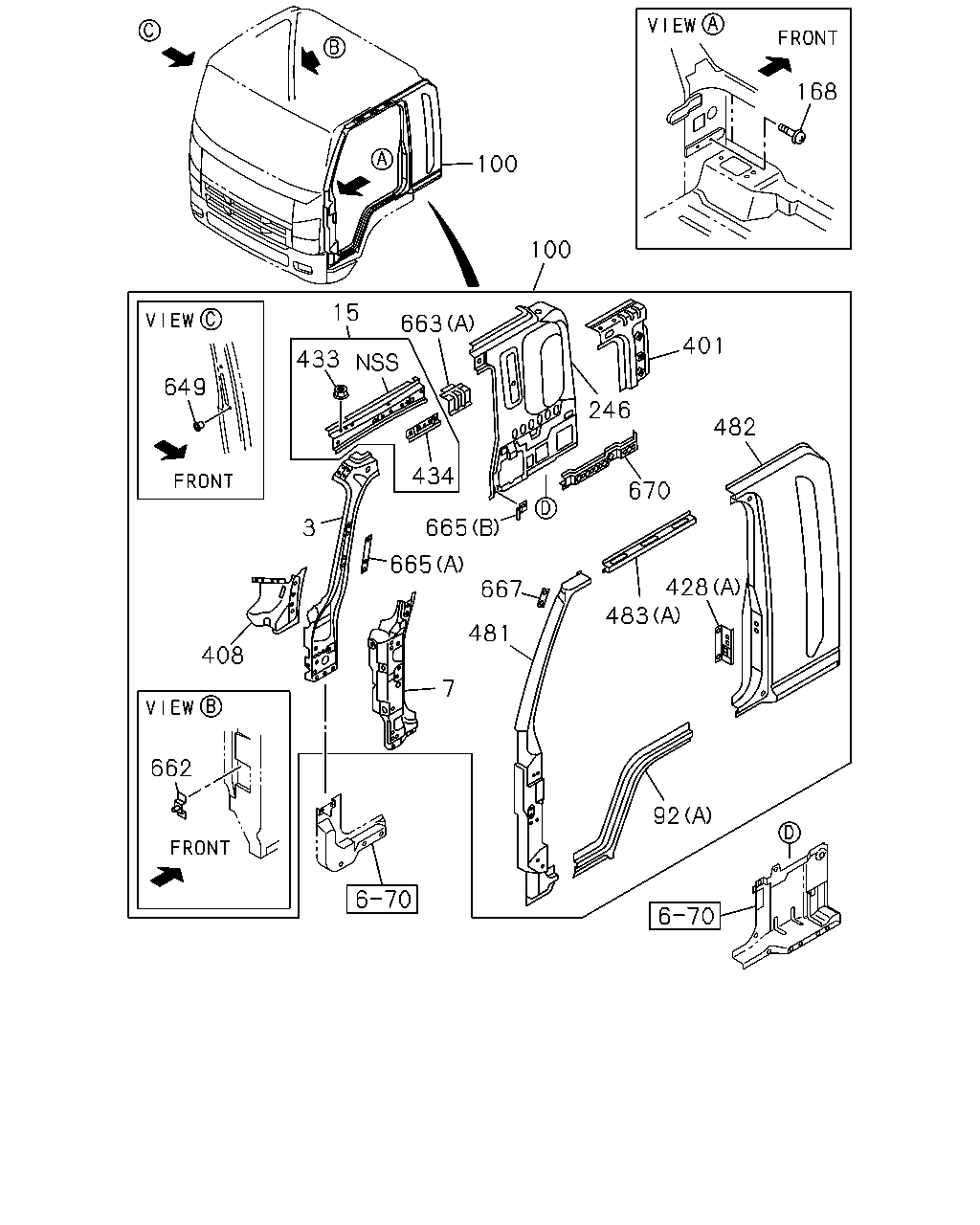

çizim 364872
100 100 401 482 670 428 483 92 7 481 665 434 433 15 649 408 662 3 665 667 246 663 168
BalonParca AdiParca NoAdetTipApplied Date A B C
3 PANEL; CLOSING,FRT PILLAR 8-98058-237-1 01 1 1307-1312
3 PANEL; CLOSING,FRT PILLAR 8-98058-237-1 01 1 1401-
3 PANEL; CLOSING,FRT PILLAR 8-98058-236-1 01 1 1307-1312
3 PANEL; CLOSING,FRT PILLAR 8-98058-236-1 01 1 1401-
7 REINFORCEMENT; HINGE 8-97585-244-4 01 1 1307-1312
7 REINFORCEMENT; HINGE 8-97585-244-4 01 1 1401-
7 REINFORCEMENT; HINGE 8-97585-240-3 01 1 1307-1312
7 REINFORCEMENT; HINGE 8-97585-240-3 01 1 1401-
15 PANEL; CANT RAIL SIDE 8-97585-293-2 01 1 1307-1312
15 PANEL; CANT RAIL SIDE 8-97585-293-2 01 1 1401-
15 PANEL; CANT RAIL SIDE 8-97585-292-2 01 1 1307-1312
15 PANEL; CANT RAIL SIDE 8-97585-292-2 01 1 1401-
15 PANEL; CANT RAIL SIDE 8-97583-740-1 01 1 1307-
15 PANEL; CANT RAIL SIDE 8-97583-739-1 01 1 1307-
92 PANEL; SIDE SILL,CAB
(A)
8-98055-462-1 01 1 1307-1312
92 PANEL; SIDE SILL,CAB
(A)
8-98055-462-1 01 1 1401-
92 PANEL; SIDE SILL,CAB
(A)
8-98055-461-1 01 1 1307-1312
92 PANEL; SIDE SILL,CAB
(A)
8-98055-461-1 01 1 1401-
92 PANEL; SIDE SILL,CAB
(B)
8-98069-113-0 02 1 1307-
100 PANEL ASM; BODY SIDE 8-97586-063-5 01 1 1307-1312
100 PANEL ASM; BODY SIDE 8-97586-063-5 01 1 1401-
100 PANEL ASM; BODY SIDE
MIRROR O/S UNDER VIEW<RR9>
8-97586-079-7 01 1 1307-1312
100 PANEL ASM; BODY SIDE
MIRROR O/S UNDER VIEW<RR9>
8-97586-079-7 01 1 1401-
100 PANEL ASM; BODY SIDE
EXC. MIRROR O/S UNDER VIEW<RR9>
8-97586-071-6 01 1 1307-1312
100 PANEL ASM; BODY SIDE
EXC. MIRROR O/S UNDER VIEW<RR9>
8-97586-071-6 01 1 1401-
168 BOLT; BODY SIDE PANEL
T25 M6X12 HEXALOBULAR SOCKET
0-38050-612-0 08 1 1307-1312
168 BOLT; BODY SIDE PANEL
T25 M6X12 HEXALOBULAR SOCKET
0-38050-612-0 08 1 1401-
246 PANEL; RR PILLAR,INNER 8-97586-158-5 01 1 1307-1312
246 PANEL; RR PILLAR,INNER 8-97586-158-5 01 1 1401-
246 PANEL; RR PILLAR,INNER 8-97586-156-5 01 1 1307-1312
246 PANEL; RR PILLAR,INNER 8-97586-156-5 01 1 1401-
401 PATCH; CLOSING,FRT PILLAR 8-97586-161-2 01 1 1307-1312
401 PATCH; CLOSING,FRT PILLAR 8-97586-161-2 01 1 1401-
401 PATCH; CLOSING,FRT PILLAR 8-97586-160-2 01 1 1307-1312
401 PATCH; CLOSING,FRT PILLAR 8-97586-160-2 01 1 1401-
408 GUSSET; PILLAR 8-97586-194-2 01 1 1307-1312
408 GUSSET; PILLAR 8-97586-194-2 01 1 1401-
408 GUSSET; PILLAR 8-97586-193-3 01 1 1307-1312
408 GUSSET; PILLAR 8-97586-193-3 01 1 1401-
428 REINFORCEMENT; DOOR STRIKER
(A)
8-97585-261-4 01 1 1307-1312
428 REINFORCEMENT; DOOR STRIKER
(A)
8-97585-261-4 01 1 1401-
428 REINFORCEMENT; DOOR STRIKER
(A)
8-97585-260-4 01 1 1307-1312
428 REINFORCEMENT; DOOR STRIKER
(A)
8-97585-260-4 01 1 1401-
428 REINFORCEMENT; DOOR STRIKER
(C)
8-97851-446-1 01 1 1307-
428 REINFORCEMENT; DOOR STRIKER
(B)
8-98014-549-0 01 1 1307-
428 REINFORCEMENT; DOOR STRIKER
(C)
8-97851-445-1 01 1 1307-
428 REINFORCEMENT; DOOR STRIKER
(B)
8-98014-548-0 01 1 1307-
433 NUT; HEADER SHELF
M6
9-09114-086-0 04 1 1307-1312
433 NUT; HEADER SHELF
M6
9-09114-086-0 02 1 1401-
434 PATCH; ASSIST GRIP 8-98039-020-0 01 1 1307-1312
434 PATCH; ASSIST GRIP 8-98039-020-0 01 1 1401-
434 PATCH; ASSIST GRIP 8-98039-019-0 01 1 1307-1312
434 PATCH; ASSIST GRIP 8-98039-019-0 01 1 1401-
481 PANEL; SIDE FRT PILLAR 8-98093-579-0 01 1 1307-1312
481 PANEL; SIDE FRT PILLAR 8-98093-579-0 01 1 1401-
481 PANEL; SIDE FRT PILLAR
MIRROR O/S UNDER VIEW<RR9>
8-98092-915-0 01 1 1307-1312
481 PANEL; SIDE FRT PILLAR
MIRROR O/S UNDER VIEW<RR9>
8-98092-915-0 01 1 1401-
481 PANEL; SIDE FRT PILLAR
EXC. MIRROR O/S UNDER VIEW<RR9>
8-98072-714-1 01 1 1307-1312
481 PANEL; SIDE FRT PILLAR
EXC. MIRROR O/S UNDER VIEW<RR9>
8-98072-714-1 01 1 1401-
482 PANEL; SIDE RR PILLAR 8-98055-469-0 01 1 1307-1312
482 PANEL; SIDE RR PILLAR 8-98055-469-0 01 1 1401-
482 PANEL; SIDE RR PILLAR 8-98055-468-0 01 1 1307-1312
482 PANEL; SIDE RR PILLAR 8-98055-468-0 01 1 1401-
482 PANEL; SIDE RR PILLAR 8-98097-238-0 01 1 1307-
482 PANEL; SIDE RR PILLAR 8-98097-237-0 01 1 1307-
483 PANEL; SIDE CANTRAIL
(A)
8-98055-460-0 01 1 1307-1312
483 PANEL; SIDE CANTRAIL
(A)
8-98055-460-0 01 1 1401-
483 PANEL; SIDE CANTRAIL
(A)
8-98055-458-0 01 1 1307-1312
483 PANEL; SIDE CANTRAIL
(A)
8-98055-458-0 01 1 1401-
483 PANEL; SIDE CANTRAIL
(C)
8-98069-095-0 02 1 1307-
483 PANEL; SIDE CANTRAIL
(B)
8-98056-609-0 01 1 1307-
483 PANEL; SIDE CANTRAIL
(B)
8-98056-608-0 01 1 1307-
649 NUT; POP
M5 POP NUT
8-97249-574-0 02 1 1307-1312
649 NUT; POP
M5 POP NUT
8-97249-574-0 02 1 1401-
662 BRACKET; DUCT 8-97584-611-1 01 1 1307-1312
662 BRACKET; DUCT 8-97584-611-1 01 1 1401-
663 BRACKET; AIR
(A)
8-97585-208-2 01 1 1307-1312
663 BRACKET; AIR
(A)
8-97585-208-2 01 1 1401-
663 BRACKET; AIR
(A)
8-97585-207-2 01 1 1307-1312
663 BRACKET; AIR
(A)
8-97585-207-2 01 1 1401-
663 BRACKET; AIR
(B)
8-98020-643-1 02 1 1307-
665 REINFORCEMENT; GRIP,ASSIST
(A)
8-98012-287-1 02 1 1307-1312
665 REINFORCEMENT; GRIP,ASSIST
(A)
8-98012-287-1 02 1 1401-
665 REINFORCEMENT; GRIP,ASSIST
(B)
8-97585-314-0 02 1 1307-1312
665 REINFORCEMENT; GRIP,ASSIST
(B)
8-97585-314-0 02 1 1401-
667 BRACKET; MIRROR
MIRROR O/S UNDER VIEW<RR9>
8-98109-948-0 01 1 1307-1312
667 BRACKET; MIRROR
MIRROR O/S UNDER VIEW<RR9>
8-98109-948-0 01 1 1401-
670 STIFFENER; PANEL,SIDE 8-98015-044-1 02 1 1307-1312
670 STIFFENER; PANEL,SIDE 8-98015-044-1 02 1 1401-

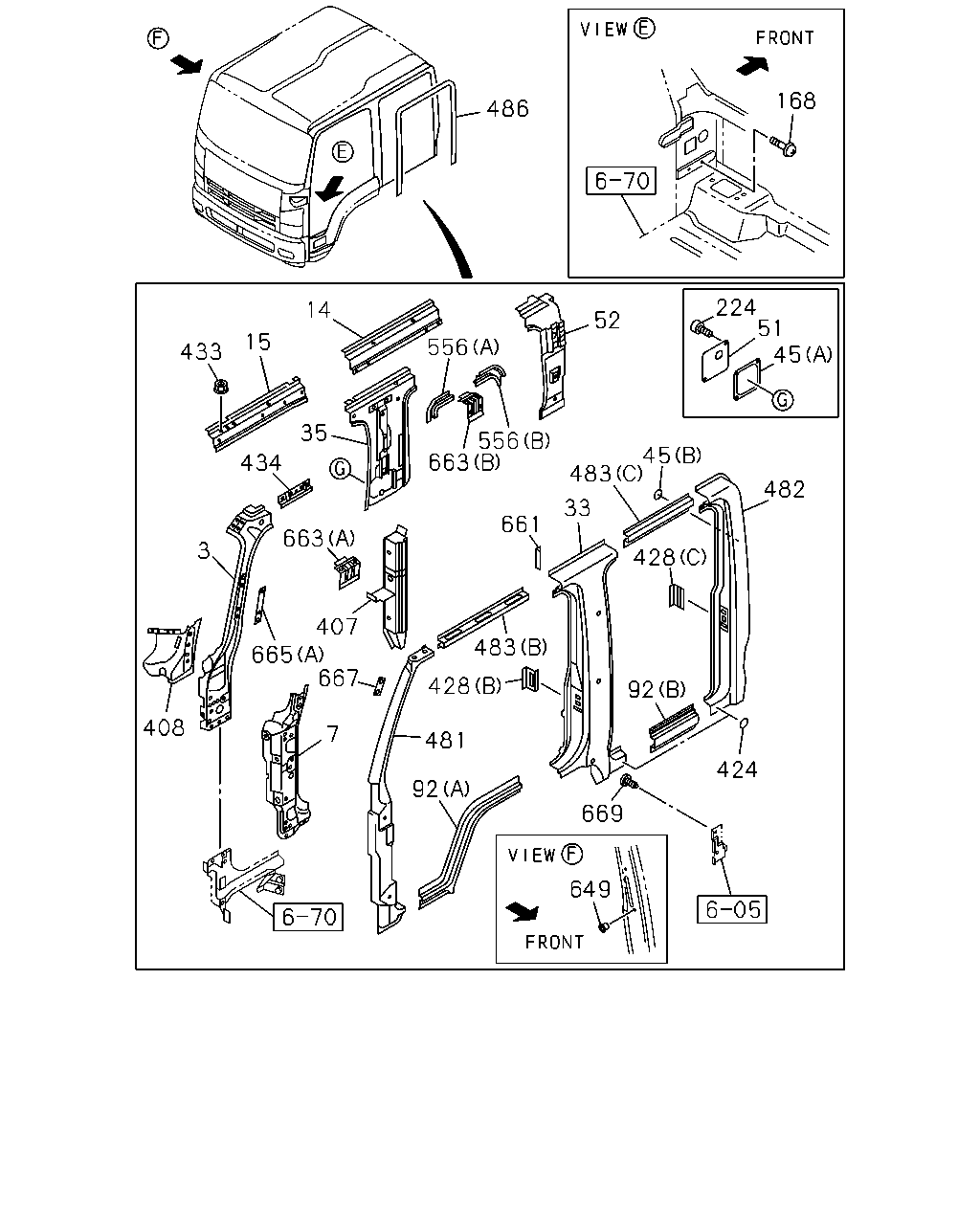

çizim 366131
45 52 556 556 663 14 15 433 434 35 3 663 407 665 667 7 408 33 483 661 428 482 92 424 669 481 483 92 649 168 224 45 51 428 486
BalonParca AdiParca NoAdetTipApplied Date A B C
3 PANEL; CLOSING,FRT PILLAR 8-98058-237-1 01 1 1307-1312
3 PANEL; CLOSING,FRT PILLAR 8-98058-237-1 01 1 1401-
3 PANEL; CLOSING,FRT PILLAR 8-98058-236-1 01 1 1307-1312
3 PANEL; CLOSING,FRT PILLAR 8-98058-236-1 01 1 1401-
7 REINFORCEMENT; HINGE 8-97585-244-4 01 1 1307-1312
7 REINFORCEMENT; HINGE 8-97585-244-4 01 1 1401-
7 REINFORCEMENT; HINGE 8-97585-240-3 01 1 1307-1312
7 REINFORCEMENT; HINGE 8-97585-240-3 01 1 1401-
14 PANEL; REINF,SIDE DRIP 8-97583-706-2 02 1 1307-
15 PANEL; CANT RAIL SIDE 8-97585-293-2 01 1 1307-1312
15 PANEL; CANT RAIL SIDE 8-97585-293-2 01 1 1401-
15 PANEL; CANT RAIL SIDE 8-97585-292-2 01 1 1307-1312
15 PANEL; CANT RAIL SIDE 8-97585-292-2 01 1 1401-
15 PANEL; CANT RAIL SIDE 8-97583-740-1 01 1 1307-
15 PANEL; CANT RAIL SIDE 8-97583-739-1 01 1 1307-
33 PANEL; CENTER PILLAR,OUTER 8-98069-091-0 01 1 1307-
33 PANEL; CENTER PILLAR,OUTER 8-98069-090-0 01 1 1307-
35 PANEL; CENTER PILLAR,INNER 8-98080-456-2 01 1 1307-
35 PANEL; CENTER PILLAR,INNER 8-98080-457-2 01 1 1307-
45 SEAL; B-C POST
(A)
8-97853-731-2 02 1 1307-
45 SEAL; B-C POST
BODY COLOR AL GRAY(517),BODY COLOR FT ORANGE(609) ,BODY COLOR PURPLISH BLUE(668),BODY COLOR GERANIUM RED(681),BODY COLOR DARK BLUE(695),BODY COLOR CARDINAL RED(736),BODY COLOR WOODLAND GREEN(807),B ODY COLOR WHEATLAND YELLOW(812),BODY COLOR SAHARABEIGE(829),BODY COLOR MARINE BLUE(890),BODY COLOR GOLDEN YELLOW(904),BODY COLOR FIRE RED(915),BOD Y COLOR HIGHWAY ORANGE(944),BODY COLOR GREEN(989) ,BODY COLOR TRANS BLUE(999) (B) OD=20 T=0.05 BLACK
5-76777-036-0 02 1 1307-
45 SEAL; B-C POST
BODY COLOR ARC WHITE(729),BODY COLOR POLAR WHITE(982) (B) OD=20 T=0.05 WHITE
8-98059-421-0 02 1 1307-
51 COVER; HOLE,B-C POST 8-94273-658-0 02 1 1307-
52 PANEL; D-POST UPR 8-98062-006-1 01 1 1307-
52 PANEL; D-POST UPR 8-98062-005-1 01 1 1307-
92 PANEL; SIDE SILL,CAB
(A)
8-98055-462-1 01 1 1307-1312
92 PANEL; SIDE SILL,CAB
(A)
8-98055-462-1 01 1 1401-
92 PANEL; SIDE SILL,CAB
(A)
8-98055-461-1 01 1 1307-1312
92 PANEL; SIDE SILL,CAB
(A)
8-98055-461-1 01 1 1401-
92 PANEL; SIDE SILL,CAB
(B)
8-98069-113-0 02 1 1307-
168 BOLT; BODY SIDE PANEL
T25 M6X12 HEXALOBULAR SOCKET
0-38050-612-0 08 1 1307-1312
168 BOLT; BODY SIDE PANEL
T25 M6X12 HEXALOBULAR SOCKET
0-38050-612-0 08 1 1401-
224 SCREW; COVER
M5X16 TAPPING HEXALOBULAR
0-72380-516-0 04 1 1307-
407 PILLAR; HINGE,RR DOOR 8-97410-824-2 01 1 1307-
407 PILLAR; HINGE,RR DOOR 8-97410-822-2 01 1 1307-
408 GUSSET; PILLAR 8-97586-194-2 01 1 1307-1312
408 GUSSET; PILLAR 8-97586-194-2 01 1 1401-
408 GUSSET; PILLAR 8-97586-193-3 01 1 1307-1312
408 GUSSET; PILLAR 8-97586-193-3 01 1 1401-
424 SEAL; CLOSING
BODY COLOR AL GRAY(517),BODY COLOR FT ORANGE(609) ,BODY COLOR PURPLISH BLUE(668),BODY COLOR GERANIUM RED(681),BODY COLOR DARK BLUE(695),BODY COLOR CARDINAL RED(736),BODY COLOR WOODLAND GREEN(807),B ODY COLOR WHEATLAND YELLOW(812),BODY COLOR SAHARABEIGE(829),BODY COLOR MARINE BLUE(890),BODY COLOR GOLDEN YELLOW(904),BODY COLOR FIRE RED(915),BOD Y COLOR HIGHWAY ORANGE(944),BODY COLOR GREEN(989) ,BODY COLOR TRANS BLUE(999) OD=20 T=0.05 BLACK
5-76777-036-0 04 1 1307-
424 SEAL; CLOSING
BODY COLOR ARC WHITE(729),BODY COLOR POLAR WHITE(982) OD=20 T=0.05 WHITE
8-98059-421-0 04 1 1307-
428 REINFORCEMENT; DOOR STRIKER
(A)
8-97585-261-4 01 1 1307-1312
428 REINFORCEMENT; DOOR STRIKER
(A)
8-97585-261-4 01 1 1401-
428 REINFORCEMENT; DOOR STRIKER
(A)
8-97585-260-4 01 1 1307-1312
428 REINFORCEMENT; DOOR STRIKER
(A)
8-97585-260-4 01 1 1401-
428 REINFORCEMENT; DOOR STRIKER
(C)
8-97851-446-1 01 1 1307-
428 REINFORCEMENT; DOOR STRIKER
(B)
8-98014-549-0 01 1 1307-
428 REINFORCEMENT; DOOR STRIKER
(C)
8-97851-445-1 01 1 1307-
428 REINFORCEMENT; DOOR STRIKER
(B)
8-98014-548-0 01 1 1307-
433 NUT; HEADER SHELF
M6
9-09114-086-0 04 1 1307-1312
433 NUT; HEADER SHELF
M6
9-09114-086-0 02 1 1401-
434 PATCH; ASSIST GRIP 8-98039-020-0 01 1 1307-1312
434 PATCH; ASSIST GRIP 8-98039-020-0 01 1 1401-
434 PATCH; ASSIST GRIP 8-98039-019-0 01 1 1307-1312
434 PATCH; ASSIST GRIP 8-98039-019-0 01 1 1401-
481 PANEL; SIDE FRT PILLAR 8-98093-579-0 01 1 1307-1312
481 PANEL; SIDE FRT PILLAR 8-98093-579-0 01 1 1401-
481 PANEL; SIDE FRT PILLAR
MIRROR O/S UNDER VIEW<RR9>
8-98092-915-0 01 1 1307-1312
481 PANEL; SIDE FRT PILLAR
MIRROR O/S UNDER VIEW<RR9>
8-98092-915-0 01 1 1401-
481 PANEL; SIDE FRT PILLAR
EXC. MIRROR O/S UNDER VIEW<RR9>
8-98072-714-1 01 1 1307-1312
481 PANEL; SIDE FRT PILLAR
EXC. MIRROR O/S UNDER VIEW<RR9>
8-98072-714-1 01 1 1401-
482 PANEL; SIDE RR PILLAR 8-98055-469-0 01 1 1307-1312
482 PANEL; SIDE RR PILLAR 8-98055-469-0 01 1 1401-
482 PANEL; SIDE RR PILLAR 8-98055-468-0 01 1 1307-1312
482 PANEL; SIDE RR PILLAR 8-98055-468-0 01 1 1401-
482 PANEL; SIDE RR PILLAR 8-98097-238-0 01 1 1307-
482 PANEL; SIDE RR PILLAR 8-98097-237-0 01 1 1307-
483 PANEL; SIDE CANTRAIL
(A)
8-98055-460-0 01 1 1307-1312
483 PANEL; SIDE CANTRAIL
(A)
8-98055-460-0 01 1 1401-
483 PANEL; SIDE CANTRAIL
(A)
8-98055-458-0 01 1 1307-1312
483 PANEL; SIDE CANTRAIL
(A)
8-98055-458-0 01 1 1401-
483 PANEL; SIDE CANTRAIL
(C)
8-98069-095-0 02 1 1307-
483 PANEL; SIDE CANTRAIL
(B)
8-98056-609-0 01 1 1307-
483 PANEL; SIDE CANTRAIL
(B)
8-98056-608-0 01 1 1307-
486 SEAL; BODY SIDE 8-98154-664-0 02 1 1307-1509
486 SEAL; BODY SIDE 8-98245-050-0 02 1 1510-
556 PATCH; ROOF SIDE
(A)
8-98024-391-0 01 1 1307-
556 PATCH; ROOF SIDE
(B)
8-98024-393-0 01 1 1307-
556 PATCH; ROOF SIDE
(A)
8-98024-390-0 01 1 1307-
556 PATCH; ROOF SIDE
(B)
8-98024-392-0 01 1 1307-
649 NUT; POP
M5 POP NUT
8-97249-574-0 02 1 1307-1312
649 NUT; POP
M5 POP NUT
8-97249-574-0 02 1 1401-
661 BRACKET; SIDE PANEL 8-98012-623-1 01 1 1307-
661 BRACKET; SIDE PANEL 8-98012-621-1 01 1 1307-
663 BRACKET; AIR
(A)
8-97585-208-2 01 1 1307-1312
663 BRACKET; AIR
(A)
8-97585-208-2 01 1 1401-
663 BRACKET; AIR
(A)
8-97585-207-2 01 1 1307-1312
663 BRACKET; AIR
(A)
8-97585-207-2 01 1 1401-
663 BRACKET; AIR
(B)
8-98020-643-1 02 1 1307-
665 REINFORCEMENT; GRIP,ASSIST
(A)
8-98012-287-1 02 1 1307-1312
665 REINFORCEMENT; GRIP,ASSIST
(A)
8-98012-287-1 02 1 1401-
665 REINFORCEMENT; GRIP,ASSIST
(B)
8-97585-314-0 02 1 1307-1312
665 REINFORCEMENT; GRIP,ASSIST
(B)
8-97585-314-0 02 1 1401-
667 BRACKET; MIRROR
MIRROR O/S UNDER VIEW<RR9>
8-98109-948-0 01 1 1307-1312
667 BRACKET; MIRROR
MIRROR O/S UNDER VIEW<RR9>
8-98109-948-0 01 1 1401-
669 STUD; FENDER
M6X12
8-98013-112-0 02 1 1307-
İpucu: çizimdeki balona veya tablodaki Balon sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
Isuzu EPC — test · veri: yerel (eski sürüm)
