Isuzu WW
▶
TRUCKS
▶
CXY
▶
10869 - CXY(51) RHD AUSTRALIA
▶
5 - Frame, Cab Mounting
▶
5-15 - CAB MOUNTING; CAB SIDE
▶
5-15 — CAB MOUNTING; CAB SIDE
(#12366) — 71 parça
◀

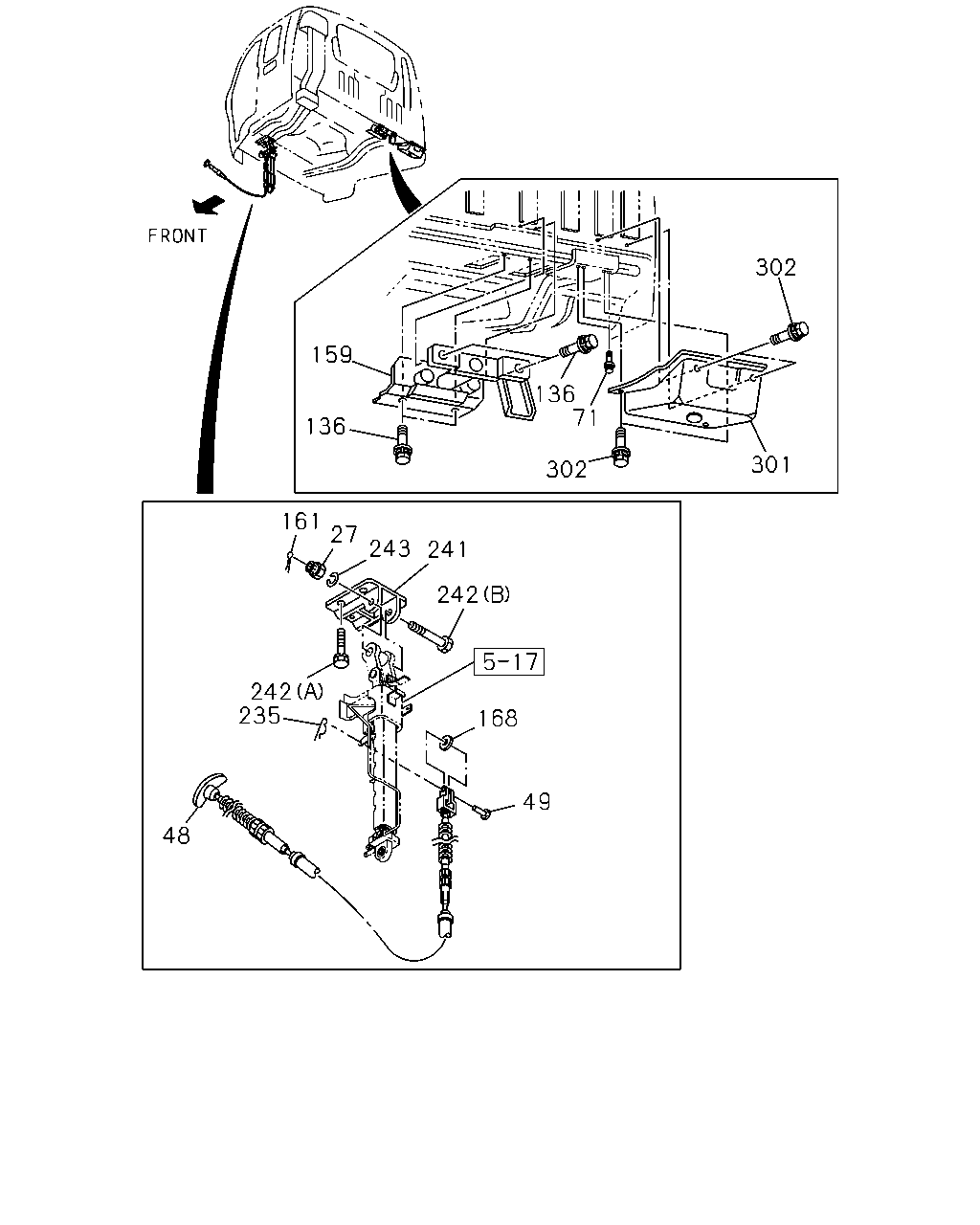

[515A] BRACKET,PIN AND OTHER PARTS (17 parça)

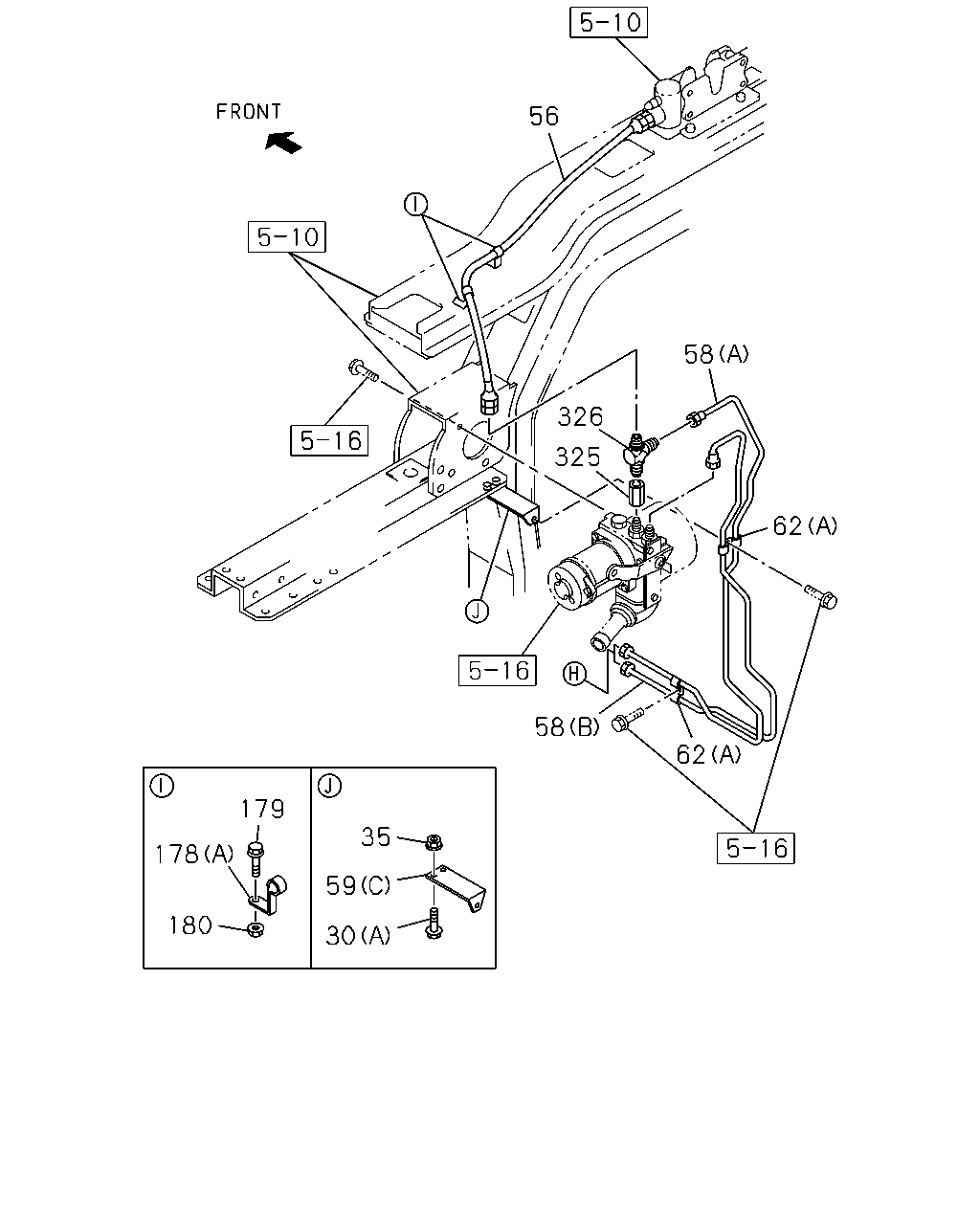

[515A] CAB TILT PIPING;CAB MTG MBR SIDE (23 parça)

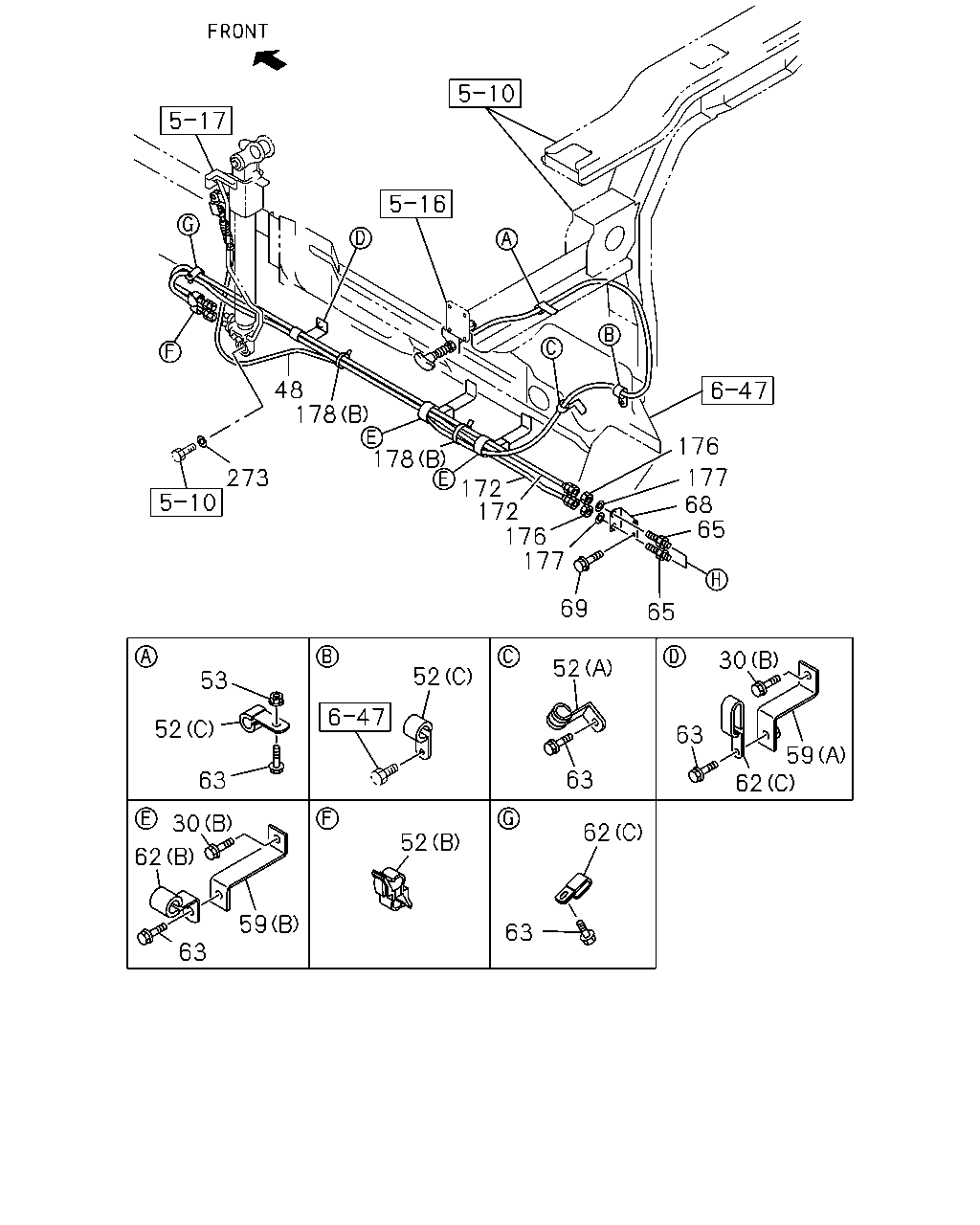

[515A] CAB TILT PIPING;FRAME SIDE (31 parça)
▶
302
301
302
71
136
159
136
161
27
243
241
242
168
49
48
235
242
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
27
NUT; OIL CYL
M14
9-99116-414-0
01
1
0105-
48
CABLE ASM; CONT
L=2457
1-62500-730-0
01
1
0105-
49
PIN; JAW FIX
OD=6 L=17
9-08223-617-0
01
1
0105-
71
BOLT
M10X25 W/LK&PL WASHER
8-94279-220-0
02
1
0105-0204
71
BOLT
M10X25 W/LK&PL WASHER
1-09980-488-0
02
1
0205-
136
BOLT; CAB LK
M8X24.5 W/LK&PL WASHER
8-94279-217-0
04
1
0105-
159
PIN
1-79717-627-1
01
1
0105-
161
PIN; SPLIT
OD=2.8 L=25
9-08113-025-0
01
1
0105-
168
WASHER; PL
ID=6.4
9-09160-506-0
01
1
0105-
235
PIN; SNAP
L=21.2
8-94157-840-0
01
1
0105-
241
BRACKET; POWER CYL UPR,CAB TILT
1-53458-338-1
01
1
0105-
242
BOLT; POWER CYL BRKT,CAB TILT
(A) M10X30 W/SP WASHER
1-09980-546-0
05
1
0105-
242
BOLT; POWER CYL BRKT,CAB TILT
(B) M14X70
1-53458-633-0
01
1
0105-
243
WASHER; LK,POWER CYL BRKT
ID=14.2
9-09150-514-0
01
1
0105-
301
BRACKET; RR MTG,CAB
1-62570-866-1
02
1
0105-
302
BOLT; BRKT,CAB
M10X25 W/LK&PL WASHER
8-94279-220-0
08
1
0105-0204
302
BOLT; BRKT,CAB
M10X25 W/LK&PL WASHER
1-09980-488-0
08
1
0205-
56
326
325
58
62
62
58
35
59
30
180
178
179
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
30
BOLT; BRKT FIX
(A) M8X20 FLANGE
0-28680-820-0
02
1
0105-0512
30
BOLT; BRKT FIX
(A) M8X20 FLANGE
0-28650-820-0
02
1
0601-
30
BOLT; BRKT FIX
(B) M8X30 FLANGE
0-28680-830-0
03
1
0105-0301
30
BOLT; BRKT FIX
(B) M8X25 FLANGE
0-28680-825-0
03
1
0302-0512
30
BOLT; BRKT FIX
(B) M8X25 FLANGE
0-28650-825-0
03
1
0601-
35
NUT; BRKT
M8 FLANGE
0-91150-108-0
02
1
0105-
56
HOSE; FLEX,OIL PIPE
L=750
1-09365-058-0
01
1
0105-
58
PIPE; OIL,POWER UNIT
(A)
1-49163-338-0
01
1
0105-
58
PIPE; OIL,POWER UNIT
(B)
1-49163-344-0
01
1
0105-
59
BRACKET; CLIP
(A)
1-47476-200-0
01
1
0105-
59
BRACKET; CLIP
(C)
1-47477-317-0
01
1
0105-
59
BRACKET; CLIP
(B) L=90
1-82699-856-0
02
1
0105-
62
CLIP; OIL PIPE
(A) ID=7 & 7 L=17.5 & 17.5
1-09700-745-0
02
1
0105-
62
CLIP; OIL PIPE
(B) ID=18 H=23 L=28
1-09700-860-0
02
1
0105-
62
CLIP; OIL PIPE
(C) ID=9X2 L=16
9-09534-825-0
02
1
0105-
178
CLIP; FLEX HOSE
(A) ID=8 H=20 L=20
1-09700-604-0
02
1
0105-
178
CLIP; FLEX HOSE
(B) L=140
5-09707-031-1
01
1
0105-0105
178
CLIP; FLEX HOSE
(B) L=140
5-09707-031-1
02
1
0106-
179
BOLT; CLIP,FLEX HOSE
M8X20 FLANGE
0-28680-820-0
02
1
0105-0512
179
BOLT; CLIP,FLEX HOSE
M8X20 FLANGE
0-28650-820-0
02
1
0601-
180
NUT; CLIP
M8 FLANGE
0-91150-108-0
02
1
0105-
325
ADAPTER; PUMP
M12 & RC1/4 STRAIGHT
1-09660-885-0
01
1
0105-
326
UNION; PUMP
M12X2 & PT1/4 3WAY
1-09656-230-1
01
1
0105-
48
178
178
172
172
176
177
69
176
177
68
65
65
30
59
62
63
52
63
62
63
52
59
63
62
30
63
52
53
52
273
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
30
BOLT; BRKT FIX
(A) M8X20 FLANGE
0-28680-820-0
02
1
0105-0512
30
BOLT; BRKT FIX
(A) M8X20 FLANGE
0-28650-820-0
02
1
0601-
30
BOLT; BRKT FIX
(B) M8X30 FLANGE
0-28680-830-0
03
1
0105-0301
30
BOLT; BRKT FIX
(B) M8X25 FLANGE
0-28680-825-0
03
1
0302-0512
30
BOLT; BRKT FIX
(B) M8X25 FLANGE
0-28650-825-0
03
1
0601-
48
CABLE ASM; CONT
L=2457
1-62500-730-0
01
1
0105-
52
CLIP; CONT CABLE
(A) ID=6 H=20 L=20
1-09700-603-0
01
1
0105-
52
CLIP; CONT CABLE
(B) ID=6-10 & 10-14
1-09709-201-1
01
1
0105-
52
CLIP; CONT CABLE
(C) ID=7 L=50
9-09524-685-0
01
1
0105-
52
CLIP; CONT CABLE
(C) ID=7 L=50
9-09524-685-0
01
1
0105-
53
NUT; CLIP
M8 FLANGE
0-91150-108-0
01
1
0105-
59
BRACKET; CLIP
(A)
1-47476-200-0
01
1
0105-
59
BRACKET; CLIP
(C)
1-47477-317-0
01
1
0105-
59
BRACKET; CLIP
(B) L=90
1-82699-856-0
02
1
0105-
62
CLIP; OIL PIPE
(A) ID=7 & 7 L=17.5 & 17.5
1-09700-745-0
02
1
0105-
62
CLIP; OIL PIPE
(B) ID=18 H=23 L=28
1-09700-860-0
02
1
0105-
62
CLIP; OIL PIPE
(C) ID=9X2 L=16
9-09534-825-0
02
1
0105-
63
BOLT; CLIP
M8X20 FLANGE
0-28680-820-0
06
1
0105-0512
63
BOLT; CLIP
M8X20 FLANGE
0-28650-820-0
06
1
0601-
65
UNION; OIL PIPE
M12 L=66.5
9-09223-306-1
02
1
0105-
68
BRACKET; UNION
1-47478-383-0
01
1
0105-
69
BOLT; BRKT
M8X30 FLANGE
0-28680-830-0
02
1
0105-0301
69
BOLT; BRKT
M8X25 FLANGE
0-28680-825-0
02
1
0302-0512
69
BOLT; BRKT
M8X25 FLANGE
0-28650-825-0
02
1
0601-
172
HOSE; FLEX,OIL TILT
L=1600
1-09365-052-1
02
1
0105-
176
NUT; UNION
M12
9-09840-280-0
02
1
0105-
177
WASHER; LK,UNION
ID=12.2
9-09150-512-0
02
1
0105-
178
CLIP; FLEX HOSE
(A) ID=8 H=20 L=20
1-09700-604-0
02
1
0105-
178
CLIP; FLEX HOSE
(B) L=140
5-09707-031-1
01
1
0105-0105
178
CLIP; FLEX HOSE
(B) L=140
5-09707-031-1
02
1
0106-
273
WASHER; PL,OIL CYL
ID=10.5 OD=32
9-09164-810-0
01
1
0105-
