🏠 Isuzu WW TRUCKS EXR 11538 - EXR LHD EURO2 WITH REFLECTOR 2 - Clutch, Transmission, Trans Axle 2-07 - CLUTCH BOOSTER; MINIPACK
2-07 — CLUTCH BOOSTER; MINIPACK (#123496) — 145 parça

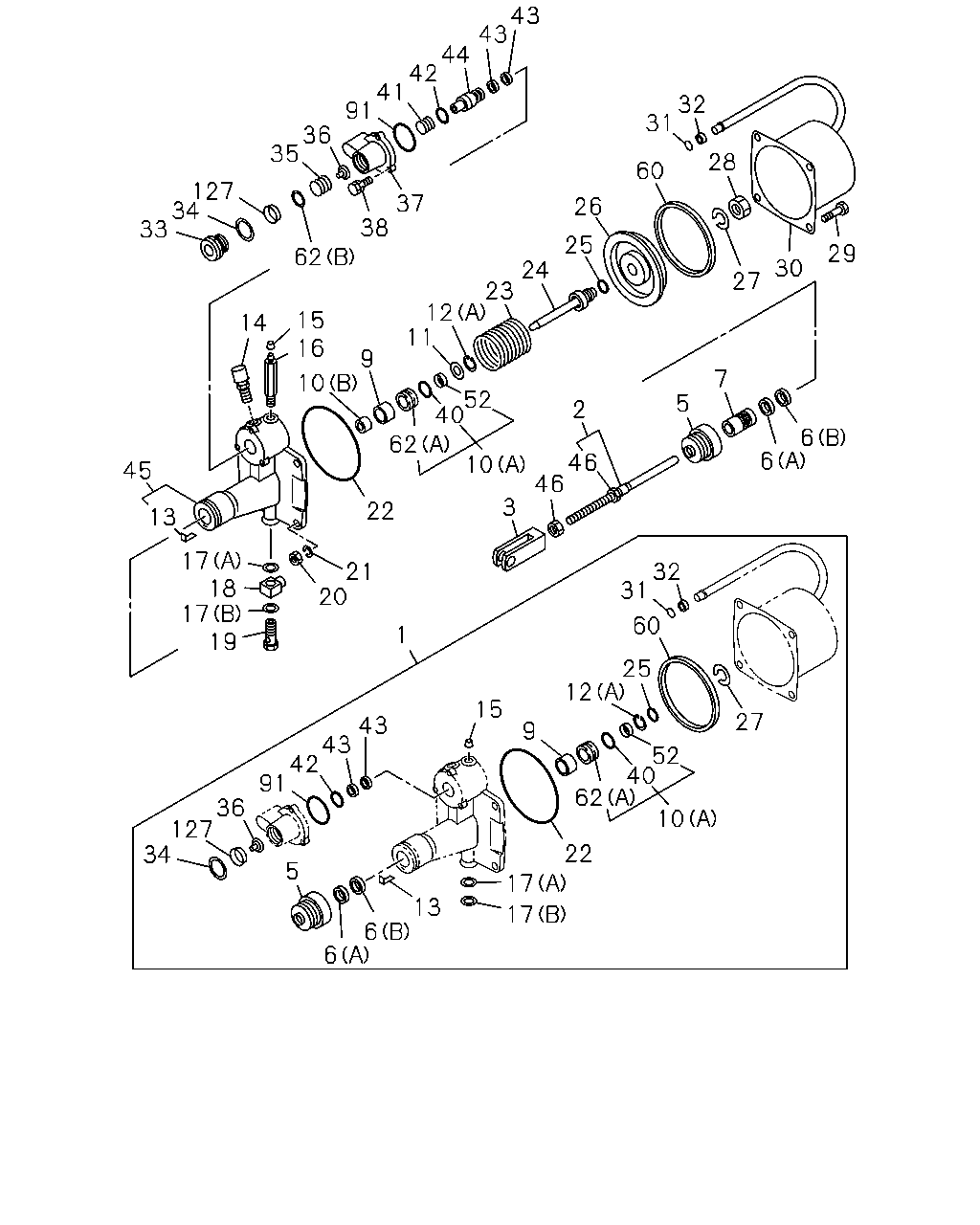

çizim 365701
1 15 9 43 43 42 91 36 127 34 5 6 6 13 17 17 22 62 10 40 52 12 31 60 25 27 20 19 21 22 3 46 46 2 5 7 6 6 10 17 18 17 13 45 14 15 16 10 9 62 40 52 11 12 23 24 25 26 60 31 32 28 27 30 29 43 43 44 42 41 91 36 37 38 62 127 35 34 33 32
BalonParca AdiParca NoAdetTipApplied Date A B
1 REPAIR KIT; CLU BOOSTER 1-31829-570-0 01 1 1306-
1 REPAIR KIT; CLU BOOSTER 1-31829-560-0 01 1 1306-
2 ROD; PUSH,CLU BOOSTER 1-31824-253-0 01 1 1306-
2 ROD; PUSH,CLU BOOSTER 1-31824-227-0 01 1 1306-
3 CLEVIS; PUSH ROD,CLU BOOSTER 1-31829-619-0 01 1 1306-
3 CLEVIS; PUSH ROD,CLU BOOSTER 1-31829-287-0 01 1 1306-
5 GUARD; PISTON,CLU BOOSTER 1-31829-282-0 01 1 1306-
5 GUARD; PISTON,CLU BOOSTER 1-31829-555-0 01 1 1306-
6 GASKET; PISTON CUP,CLU BOOSTER
(A)
1-31829-283-0 01 1 1306-
6 GASKET; PISTON CUP,CLU BOOSTER
(B)
1-31829-284-0 01 1 1306-
6 GASKET; PISTON CUP,CLU BOOSTER
(C)
1-31829-055-0 01 1 1306-
6 GASKET; PISTON CUP,CLU BOOSTER
(D)
1-31829-056-0 01 1 1306-
7 PISTON; CLU BOOSTER 1-31821-047-0 01 1 1306-
7 PISTON; CLU BOOSTER 1-31821-048-0 01 1 1306-
9 GASKET; PISTON CUP,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-251-0 01 1 1306-
10 RETAINER; PISTON,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5) (A)
1-31829-285-0 01 1 1306-
10 RETAINER; PISTON,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5) (B)
1-31829-428-0 01 1 1306-
11 WASHER; PISTON,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-105-0 01 1 1306-
12 RING; RET,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5) (A)
1-31829-142-0 01 1 1306-
12 RING; RET,CLU BOOSTER
(B)
8-94415-036-0 01 1 1306-
13 PIN; SPR 1-31829-109-0 01 1 1306-
14 COVER; EXH,CLU BOOSTER 1-31829-564-0 01 1 1306-
14 COVER; EXH,CLU BOOSTER 1-31829-366-0 01 1 1306-
15 PROTECTOR; END PLATE,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
9-83335-044-0 01 1 1306-
16 PLUG; END PLATE,CLU BOOSTER 1-31829-351-0 01 1 1306-
16 PLUG; END PLATE,CLU BOOSTER 9-83331-704-0 01 1 1306-
17 GASKET; CONN,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5) (A)
9-09920-267-0 01 1 1306-
17 GASKET; CONN,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5) (B)
9-09920-268-0 01 1 1306-
18 CONNECTOR; END PLATE,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-248-0 01 1 1306-
19 BOLT; EYE,END PLATE,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
9-83315-047-0 01 1 1306-
20 NUT; END PLATE TO SHELL,CLU BOOSTER 1-31829-624-0 04 1 1306-
20 NUT; END PLATE TO SHELL,CLU BOOSTER
M10
9-09111-410-0 04 1 1306-
21 WASHER; END PLATE TO SHELL,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5) ID=10.2
9-09150-510-0 04 1 1306-
22 GASKET; END PLATE TO SHELL,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-281-0 01 1 1306-
23 SPRING; SHELL,CLU BOOSTER 1-31829-295-0 01 1 1306-
23 SPRING; SHELL,CLU BOOSTER 1-31829-554-0 01 1 1306-
24 ROD; PUSH,CLU BOOSTER 1-31824-121-0 01 1 1306-
24 ROD; PUSH,CLU BOOSTER 1-31824-224-0 01 1 1306-
25 GASKET; PUSH ROD,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-277-0 01 1 1306-
26 PISTON; SHELL,CLU BOOSTER 1-31821-072-0 01 1 1306-
26 PISTON; SHELL,CLU BOOSTER 1-31821-050-0 01 1 1306-
27 SPRING; CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-291-0 01 1 1306-
28 NUT; PUSH ROD,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-290-0 01 1 1306-
29 BOLT; END PLATE TO SHELL,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
9-83315-099-0 04 1 1306-
30 SHELL; CYL,CLU BOOSTER 1-31811-134-0 01 1 1306-
30 SHELL; CYL,CLU BOOSTER 1-31811-128-0 01 1 1306-
31 GASKET; SHELL,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-279-0 01 1 1306-
32 BUSHING; SHELL,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-280-0 01 1 1306-
33 CONNECTOR; UPR,VLV,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-448-0 01 1 1306-
34 GASKET; CONN,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-053-0 01 1 1306-
35 SPRING; POPPET VLV,CLU BOOSTER 1-31829-537-0 01 1 1306-
35 SPRING; POPPET VLV,CLU BOOSTER 1-31829-451-0 01 1 1306-
36 VALVE; POPPET,CLU BOOSTER 1-31829-536-0 01 1 1306-
36 VALVE; POPPET,CLU BOOSTER 1-31829-452-0 01 1 1306-
37 BODY; UPR,VLV,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31811-085-0 01 1 1306-
38 SCREW; UPR VLV TO END PLATE,CLU BOOSTE
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
9-83315-113-0 03 1 1306-
40 GASKET; PISTON,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-037-0 01 1 1306-
41 SPRING; DIAPH,CLU BOOSTER 1-31829-545-0 01 1 1306-
41 SPRING; DIAPH,CLU BOOSTER 1-31829-458-0 01 1 1306-
42 GASKET; FITTING,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-148-0 01 1 1306-
43 GASKET; UPR VLV,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-060-0 02 1 1306-
44 PISTON; UPR VLV,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31821-058-0 01 1 1306-
45 PLATE; END,CLU BOOSTER 1-31811-080-1 01 1 1306-
45 PLATE; END,CLU BOOSTER 1-31811-133-0 01 1 1306-
46 NUT; PUSH ROD,CLU BOOSTER 1-31829-625-0 01 1 1306-
46 NUT; PUSH ROD,CLU BOOSTER
M10
9-09111-410-0 02 1 1306-
52 SEAL; OIL,END PLATE,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-47819-027-0 01 1 1306-
60 GASKET; SHELL,CLU BOOSTER 1-31829-454-0 01 1 1306-
60 GASKET; SHELL,CLU BOOSTER 1-31829-292-0 01 1 1306-
62 RETAINER; POPPET
(A)
1-31829-357-0 01 1 1306-
62 RETAINER; POPPET
(B)
1-31829-489-0 01 1 1306-
91 GASKET; CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-103-0 01 1 1306-
127 FILTER; POPPET 1-31829-488-0 01 1 1306-

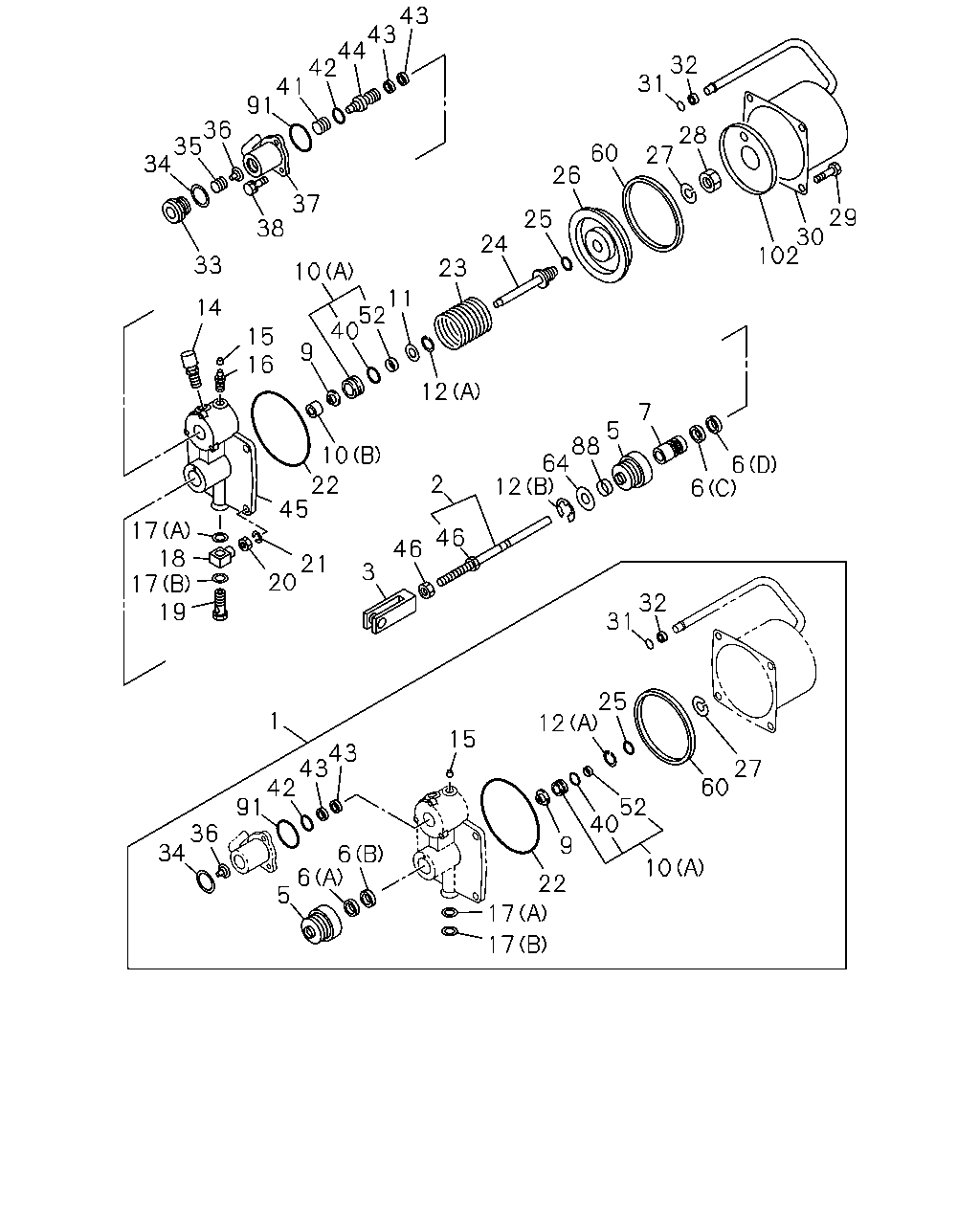

çizim 365939
6 6 32 31 27 60 25 12 52 40 10 9 22 17 17 15 6 6 5 43 43 42 91 1 36 34 7 5 88 64 12 2 46 46 3 20 21 45 19 17 17 18 22 10 12 11 52 40 9 16 15 14 10 23 24 25 26 60 27 28 31 32 102 30 29 37 38 33 34 35 36 91 41 42 44 43 43
BalonParca AdiParca NoAdetTipApplied Date A B
1 REPAIR KIT; CLU BOOSTER 1-31829-570-0 01 1 1306-
1 REPAIR KIT; CLU BOOSTER 1-31829-560-0 01 1 1306-
2 ROD; PUSH,CLU BOOSTER 1-31824-253-0 01 1 1306-
2 ROD; PUSH,CLU BOOSTER 1-31824-227-0 01 1 1306-
3 CLEVIS; PUSH ROD,CLU BOOSTER 1-31829-619-0 01 1 1306-
3 CLEVIS; PUSH ROD,CLU BOOSTER 1-31829-287-0 01 1 1306-
5 GUARD; PISTON,CLU BOOSTER 1-31829-282-0 01 1 1306-
5 GUARD; PISTON,CLU BOOSTER 1-31829-555-0 01 1 1306-
6 GASKET; PISTON CUP,CLU BOOSTER
(A)
1-31829-283-0 01 1 1306-
6 GASKET; PISTON CUP,CLU BOOSTER
(B)
1-31829-284-0 01 1 1306-
6 GASKET; PISTON CUP,CLU BOOSTER
(C)
1-31829-055-0 01 1 1306-
6 GASKET; PISTON CUP,CLU BOOSTER
(D)
1-31829-056-0 01 1 1306-
7 PISTON; CLU BOOSTER 1-31821-047-0 01 1 1306-
7 PISTON; CLU BOOSTER 1-31821-048-0 01 1 1306-
9 GASKET; PISTON CUP,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-251-0 01 1 1306-
10 RETAINER; PISTON,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5) (A)
1-31829-285-0 01 1 1306-
10 RETAINER; PISTON,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5) (B)
1-31829-428-0 01 1 1306-
11 WASHER; PISTON,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-105-0 01 1 1306-
12 RING; RET,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5) (A)
1-31829-142-0 01 1 1306-
12 RING; RET,CLU BOOSTER
(B)
8-94415-036-0 01 1 1306-
14 COVER; EXH,CLU BOOSTER 1-31829-564-0 01 1 1306-
14 COVER; EXH,CLU BOOSTER 1-31829-366-0 01 1 1306-
15 PROTECTOR; END PLATE,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
9-83335-044-0 01 1 1306-
16 PLUG; END PLATE,CLU BOOSTER 1-31829-351-0 01 1 1306-
16 PLUG; END PLATE,CLU BOOSTER 9-83331-704-0 01 1 1306-
17 GASKET; CONN,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5) (A)
9-09920-267-0 01 1 1306-
17 GASKET; CONN,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5) (B)
9-09920-268-0 01 1 1306-
18 CONNECTOR; END PLATE,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-248-0 01 1 1306-
19 BOLT; EYE,END PLATE,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
9-83315-047-0 01 1 1306-
20 NUT; END PLATE TO SHELL,CLU BOOSTER 1-31829-624-0 04 1 1306-
20 NUT; END PLATE TO SHELL,CLU BOOSTER
M10
9-09111-410-0 04 1 1306-
21 WASHER; END PLATE TO SHELL,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5) ID=10.2
9-09150-510-0 04 1 1306-
22 GASKET; END PLATE TO SHELL,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-281-0 01 1 1306-
23 SPRING; SHELL,CLU BOOSTER 1-31829-295-0 01 1 1306-
23 SPRING; SHELL,CLU BOOSTER 1-31829-554-0 01 1 1306-
24 ROD; PUSH,CLU BOOSTER 1-31824-121-0 01 1 1306-
24 ROD; PUSH,CLU BOOSTER 1-31824-224-0 01 1 1306-
25 GASKET; PUSH ROD,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-277-0 01 1 1306-
26 PISTON; SHELL,CLU BOOSTER 1-31821-072-0 01 1 1306-
26 PISTON; SHELL,CLU BOOSTER 1-31821-050-0 01 1 1306-
27 SPRING; CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-291-0 01 1 1306-
28 NUT; PUSH ROD,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-290-0 01 1 1306-
29 BOLT; END PLATE TO SHELL,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
9-83315-099-0 04 1 1306-
30 SHELL; CYL,CLU BOOSTER 1-31811-134-0 01 1 1306-
30 SHELL; CYL,CLU BOOSTER 1-31811-128-0 01 1 1306-
31 GASKET; SHELL,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-279-0 01 1 1306-
32 BUSHING; SHELL,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-280-0 01 1 1306-
33 CONNECTOR; UPR,VLV,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-448-0 01 1 1306-
34 GASKET; CONN,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-053-0 01 1 1306-
35 SPRING; POPPET VLV,CLU BOOSTER 1-31829-537-0 01 1 1306-
35 SPRING; POPPET VLV,CLU BOOSTER 1-31829-451-0 01 1 1306-
36 VALVE; POPPET,CLU BOOSTER 1-31829-536-0 01 1 1306-
36 VALVE; POPPET,CLU BOOSTER 1-31829-452-0 01 1 1306-
37 BODY; UPR,VLV,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31811-085-0 01 1 1306-
38 SCREW; UPR VLV TO END PLATE,CLU BOOSTE
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
9-83315-113-0 03 1 1306-
40 GASKET; PISTON,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-037-0 01 1 1306-
41 SPRING; DIAPH,CLU BOOSTER 1-31829-545-0 01 1 1306-
41 SPRING; DIAPH,CLU BOOSTER 1-31829-458-0 01 1 1306-
42 GASKET; FITTING,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-148-0 01 1 1306-
43 GASKET; UPR VLV,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-060-0 02 1 1306-
44 PISTON; UPR VLV,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31821-058-0 01 1 1306-
45 PLATE; END,CLU BOOSTER 1-31811-080-1 01 1 1306-
45 PLATE; END,CLU BOOSTER 1-31811-133-0 01 1 1306-
46 NUT; PUSH ROD,CLU BOOSTER 1-31829-625-0 01 1 1306-
46 NUT; PUSH ROD,CLU BOOSTER
M10
9-09111-410-0 02 1 1306-
52 SEAL; OIL,END PLATE,CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-47819-027-0 01 1 1306-
60 GASKET; SHELL,CLU BOOSTER 1-31829-454-0 01 1 1306-
60 GASKET; SHELL,CLU BOOSTER 1-31829-292-0 01 1 1306-
64 WASHER; PUSH ROD
ID=10.5 OD=22
9-09164-610-0 01 1 1306-
88 CLAMP; HOSE,CLU BOOSTER 1-31829-063-0 01 1 1306-
91 GASKET; CLU BOOSTER
EXC. TRANSMISSION SIDE PTO HEAVY DUTY(B4P), TRANSMISSION SIDE PTO WO/LEVER(SH5)
1-31829-103-0 01 1 1306-
102 PLATE; BOOSTER 1-31829-559-0 01 1 1306-
İpucu: çizimdeki balona veya tablodaki Balon sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
Isuzu EPC — test · veri: yerel (eski sürüm)
