3-50 — BRAKE PIPING; OIL,MASTER CYLINDER
(#119491) — 37 parça
◀

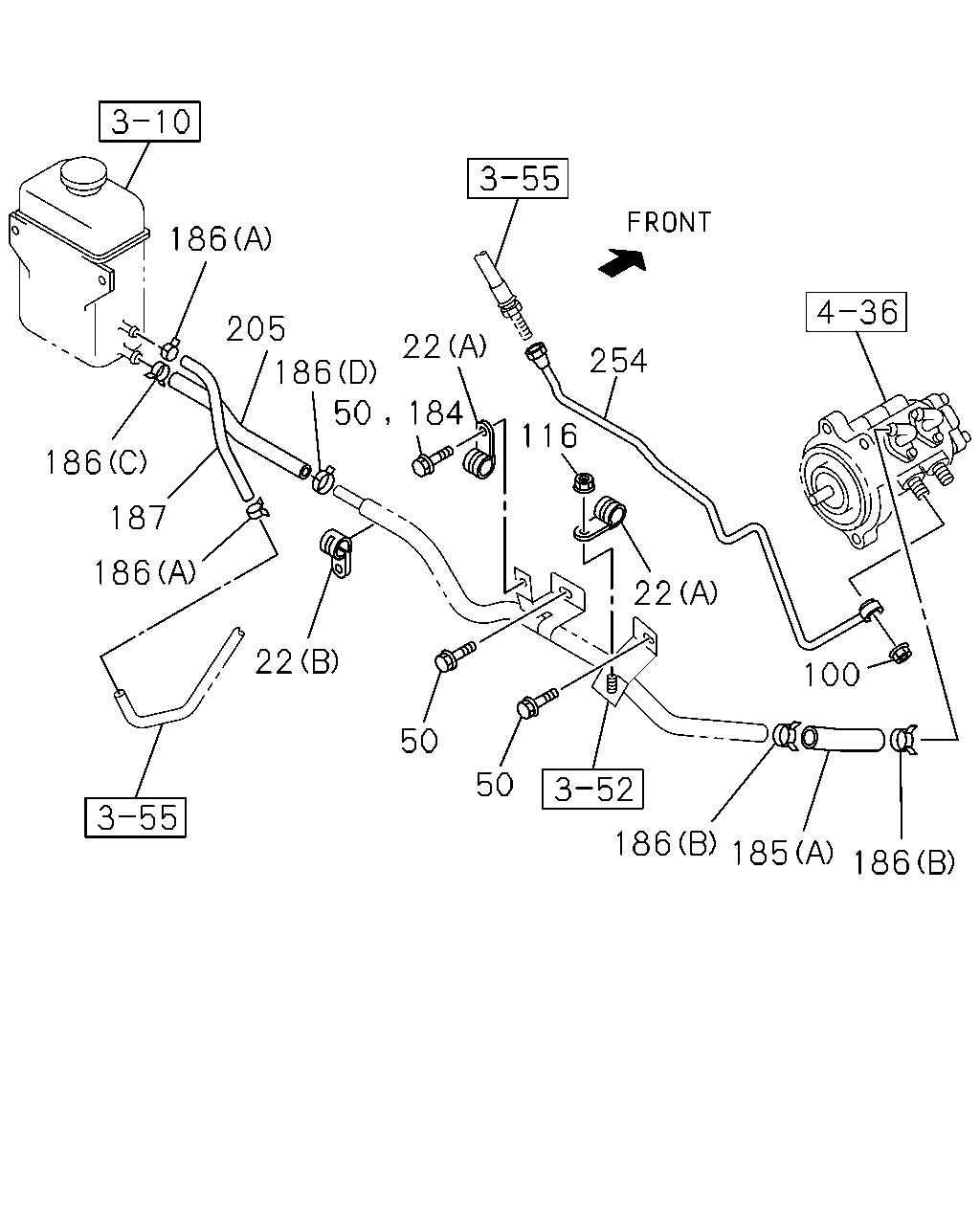

[350A] FRAME SIDE(NO.1) (15 parça)

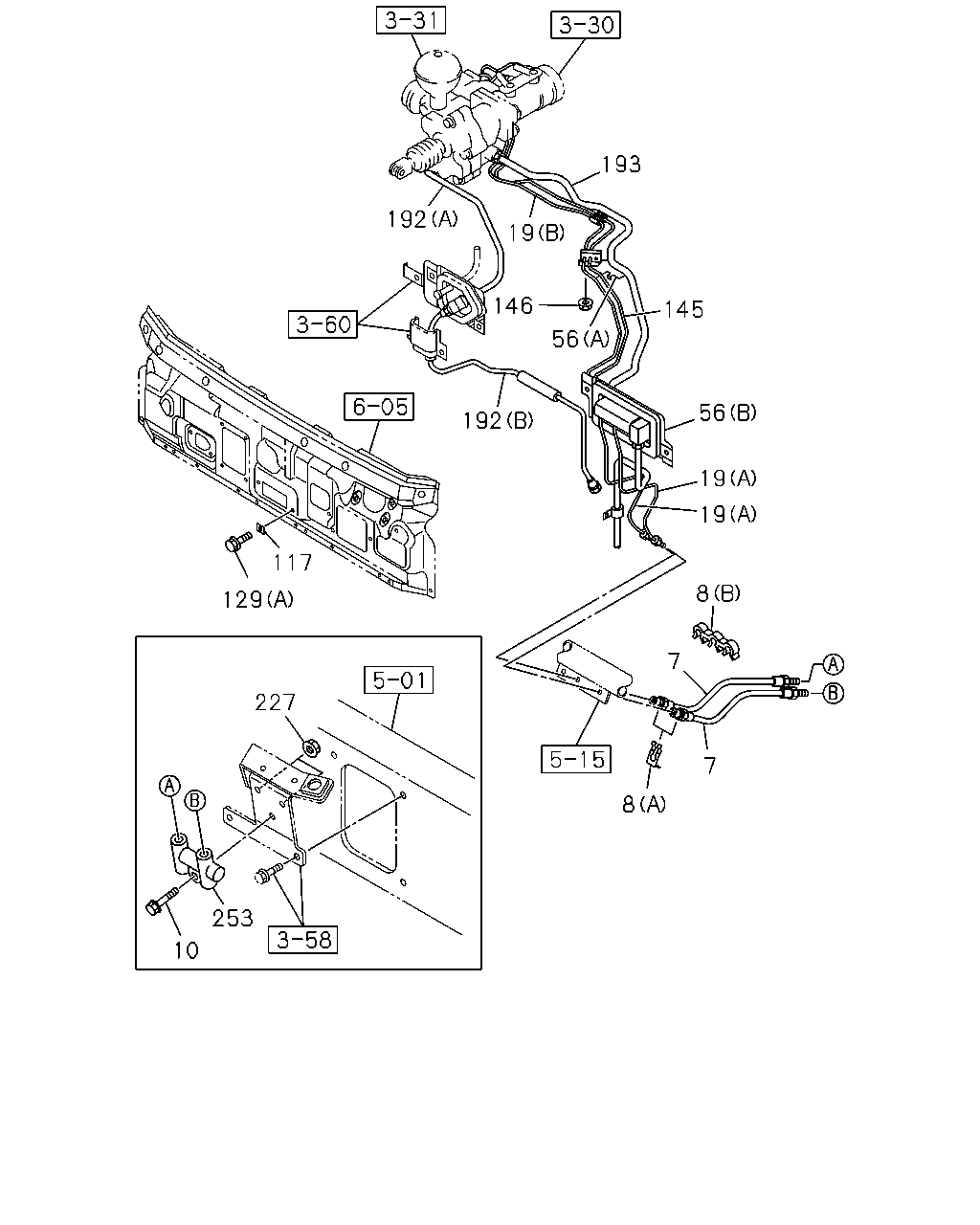

[350A] CAB SIDE (18 parça)

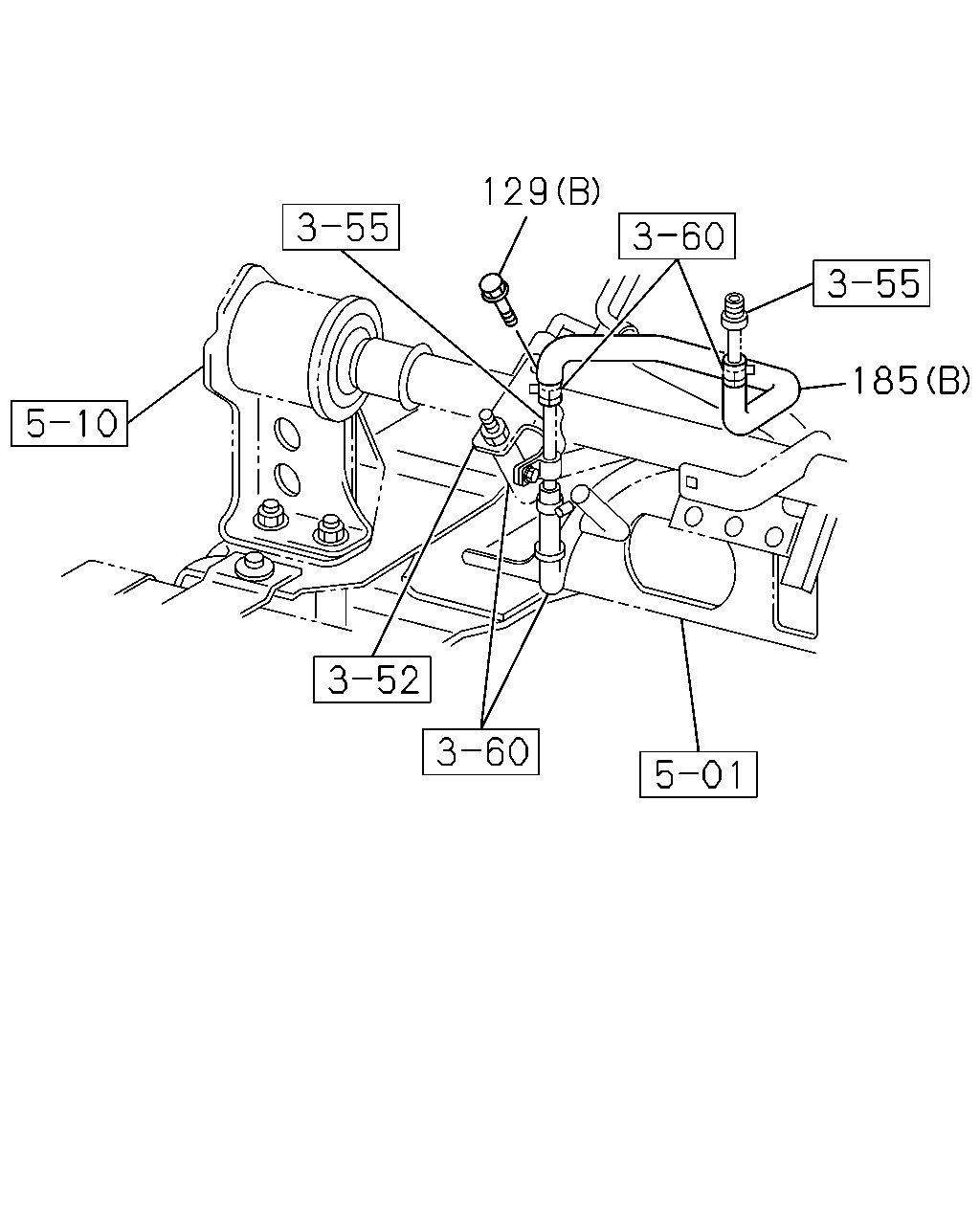

[350A] FRAME SIDE(NO.2) (4 parça)
▶
186
205
186
186
187
22
50
50
186
185
186
100
22
116
184
50
186
22
254
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
22
CLIP
(A) ID=10 L=16.5 IMA
8-98082-034-0
02
1
1304-
22
CLIP
(B) ID=17 L=21 IMA
8-98082-035-0
01
1
1304-
50
BOLT; PIPE
M8X16 FLANGE THA
0-28050-816-0
03
1
1304-
100
NUT; HYDRAULIC UNIT
IMA
8-97358-958-0
01
1
1304-
116
NUT
M8 FLANGE THA
0-91180-108-0
01
1
1304-
184
BOLT; CLIP
M8X16 FLANGE THA
0-28050-816-0
01
1
1304-
185
HOSE; RUBBER,SUCTION
FRAME STRAIGHT TYPE<7KJ> (B) IMA
8-98085-720-0
01
1
1304-
185
HOSE; RUBBER,SUCTION
(A) IMA
8-97330-513-0
01
1
1304-
186
CLIP; HOSE
FRAME STRAIGHT TYPE<7KJ> (C) ID=22 IMA
8-97359-141-0
01
1
1304-
186
CLIP; HOSE
FRAME STRAIGHT TYPE<7KJ> (A) ID=16 IMA
8-98008-098-0
02
1
1304-
186
CLIP; HOSE
FRAME STRAIGHT TYPE<7KJ> (D) ID=21 IMA
8-98150-355-0
01
1
1304-
186
CLIP; HOSE
(B) ID=21 IMA
8-94242-034-0
02
1
1304-
187
HOSE; RUBBER,OIL TANK
FRAME STRAIGHT TYPE<7KJ> L=220 SERVICED BY L=3000 IMA
0-19809-300-0
01
1
1304-
205
HOSE; TANK TO PIPE
FRAME STRAIGHT TYPE<7KJ> SERVICED BY L=300 IMA
0-09814-300-0
01
1
1304-
254
PIPE; BRAKE,2WAY
THA
8-98036-161-0
01
1
1304-
192
19
193
146
192
145
56
56
19
19
8
7
7
8
117
129
227
253
10
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
7
HOSE; FLEX,PIPE TO 5 WAY JOINT
IMA
8-98029-865-0
02
1
1304-
8
CLIP; FLEX HOSE,CABLE SIDE
(B) IMA
8-97076-471-0
01
1
1304-
8
CLIP; FLEX HOSE,CABLE SIDE
(A) IMA
8-97365-304-0
02
1
1304-
10
BOLT; JOINT
FRAME STRAIGHT TYPE<7KJ> M6X40 FLANGE IMA
0-28650-640-0
01
1
1304-
19
PIPE; BRK,M/CYL TO UNION
FRAME STRAIGHT TYPE<7KJ> (A) THA
8-98043-501-2
02
1
1304-
19
PIPE; BRK,M/CYL TO UNION
(B) THA
8-98098-682-1
01
1
1304-
56
BRACKET; UNION,BRK
(A) IMA
8-98098-679-0
01
1
1304-
56
BRACKET; UNION,BRK
(B) IMA
8-98154-266-1
01
1
1304-
117
SEAL; UNION,BRK PIPE JOINT
IMA
8-97856-616-0
02
1
1304-
129
BOLT; BRKT
FRAME STRAIGHT TYPE<7KJ> (B) M6X12 FLANGE THA
0-28050-612-0
01
1
1304-
129
BOLT; BRKT
(A) M6X20 W/LK&PL WASHER IMA
8-98081-030-0
02
1
1304-
145
PIPE; BRK,METERING VLV TO UNION
THA
8-98098-680-1
01
1
1304-
146
NUT; BRKT
M8 W/LK WASHER IMA
8-94279-050-0
01
1
1304-
192
PIPE; PRESSURE
(A) IMA
8-98127-262-0
01
1
1304-
192
PIPE; PRESSURE
(B) IMA
8-98193-137-0
01
1
1304-
193
PIPE; RETURN
THA
8-98098-683-0
01
1
1304-
227
NUT; JOINT
FRAME STRAIGHT TYPE<7KJ> M8 FLANGE THA
0-91180-108-0
02
1
1304-
253
JOINT
FRAME STRAIGHT TYPE<7KJ> IMA
5-47456-009-1
01
1
1304-
129
185
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
129
BOLT; BRKT
FRAME STRAIGHT TYPE<7KJ> (B) M6X12 FLANGE THA
0-28050-612-0
01
1
1304-
129
BOLT; BRKT
(A) M6X20 W/LK&PL WASHER IMA
8-98081-030-0
02
1
1304-
185
HOSE; RUBBER,SUCTION
FRAME STRAIGHT TYPE<7KJ> (B) IMA
8-98085-720-0
01
1
1304-
185
HOSE; RUBBER,SUCTION
(A) IMA
8-97330-513-0
01
1
1304-
