◀ 🏠 ▶ Isuzu WW ▶ PICKUP ▶ TFR ▶ 51421 - TFR/TFS(MALAYSIA) ▶ 2 - Clutch, Transmission, Trans Axle ▶ 2-05 - CLUTCH PIPING ▶
2-05 — CLUTCH PIPING (#119405) — 10 parça

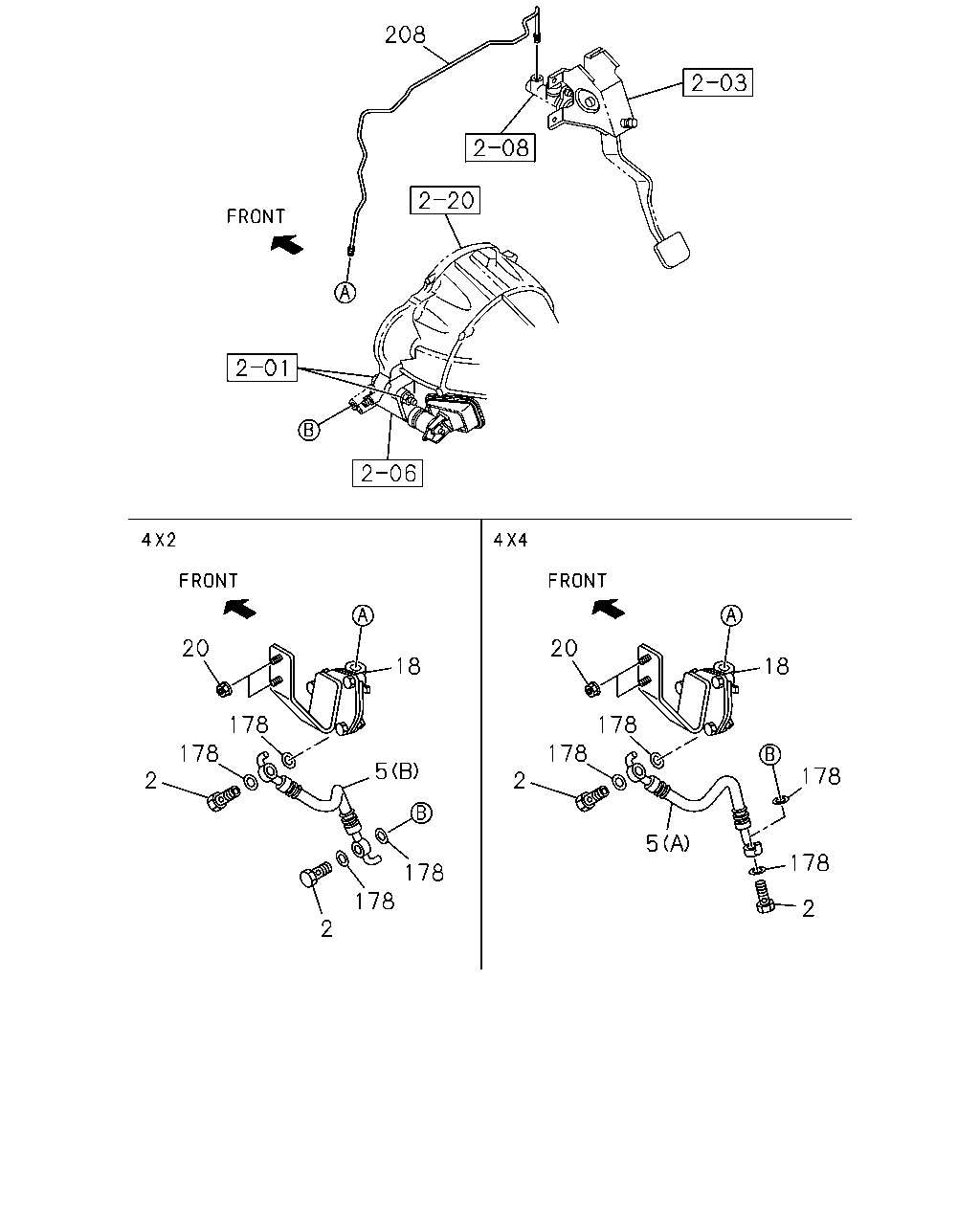

çizim 350568
208 20 18 178 178 2 5 2 178 178 20 18 178 178 2 5 178 178 2
BalonParca AdiParca NoAdetTipApplied Date A B
2 BOLT; EYE,SLAVE CYL
M10X22 		8-97359-818-0 02 1 1305- ● ●
5 HOSE; FLEX,CLU PIPE
(B) 		8-98098-317-1 01 1 1305- ●
5 HOSE; FLEX,CLU PIPE
4X2(TFB***) (B) 		8-98098-317-1 01 1 1305- ●
5 HOSE; FLEX,CLU PIPE
4X4(TFS***) (A) 		8-98098-316-1 01 1 1305- ●
18 DAMPER ASM; CLU OIL 8-97946-616-1 01 1 1305- ● ●
20 NUT; CLU OIL DAMPER
M6 FLANGE 		0-91180-106-0 02 1 1305- ● ●
178 GASKET; FLEX HOSE TO M/CYL
ID=10.2 OD=16.0 		9-09571-410-0 04 1 1305- ● ●
208 PIPE; OIL,M/CYL TO DAMPER CYL 8-98100-268-1 01 1 1305- ● ●

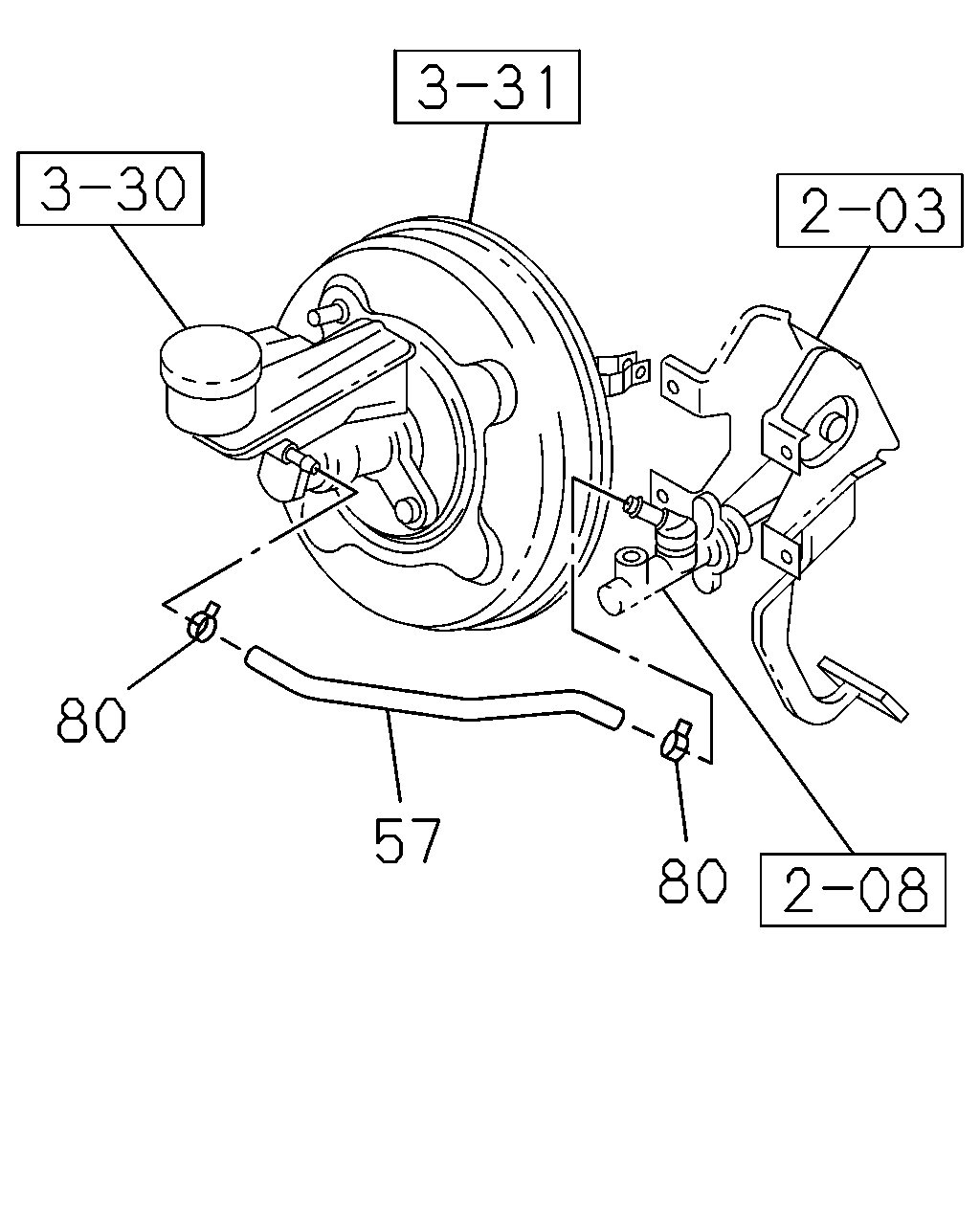

çizim 350579
80 57 80
BalonParca AdiParca NoAdetTipApplied Date A B
57 HOSE; CLU M/CYL TO OIL TANK 8-98097-543-1 01 1 1305- ● ●
80 CLIP; HOSE
ID=12 WO/PVC COATING 		8-97947-824-0 02 1 1305- ● ●
İpucu: çizimdeki balona veya tablodaki Balon sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
