Isuzu WW
▶
TRUCKS
▶
GXR
▶
11529 - GXR(RHD)EURO5
▶
1 - Fuel Tank, Cooling, Air Intake, Exhaust System
▶
1-41 - FUEL PIPING; CHASSIS
▶

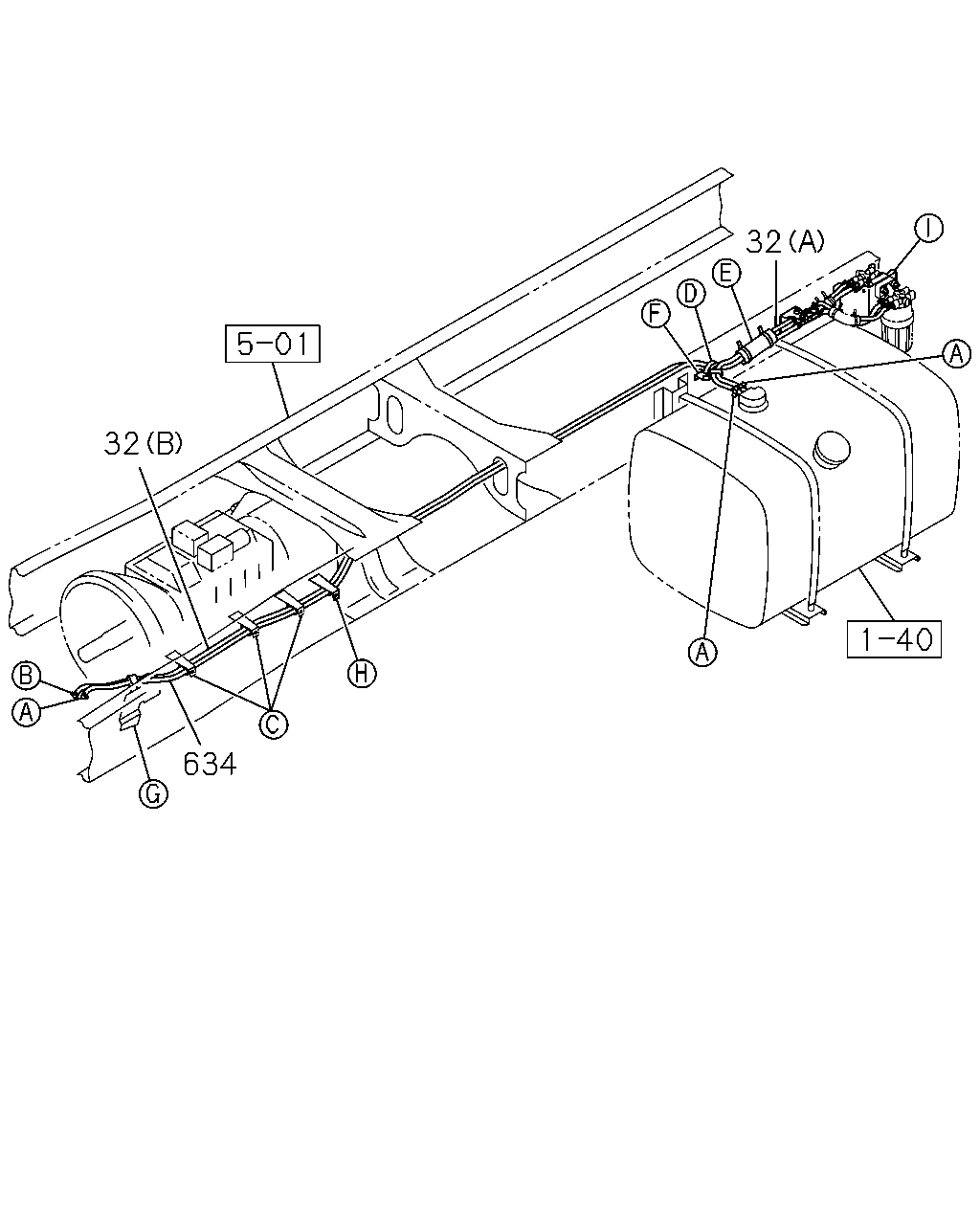

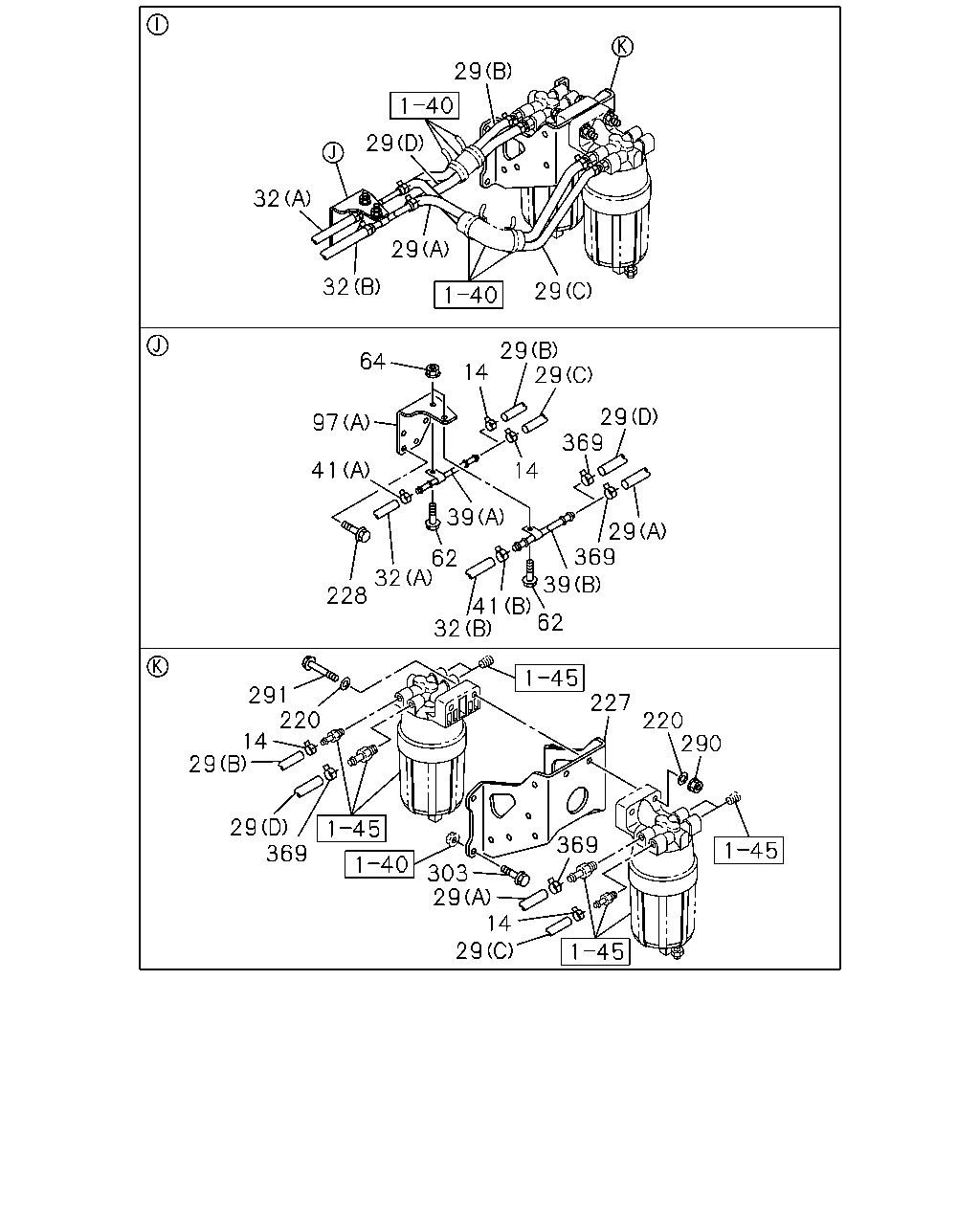

1-41 — FUEL PIPING; CHASSIS
(#117127) — 50 parça
◀
[141A] FIXING NO.1 (20 parça)
[141A] PIPING (3 parça)
[141A] FIXING NO.2 (27 parça)
▶
102
97
100
101
98
102
98
99
100
101
97
38
289
289
41
41
102
100
101
96
102
100
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
38
SLEEVE; RUBBER,RUBBER HOSE
L=150 SERVICED BY L=1300
1-09360-677-1
01
1
1304-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=14
1-09704-102-0
01
1
1304-1304
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=14
1-09704-102-0
04
1
1305-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=14
1-09704-102-0
03
1
1304-1304
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=19
8-94238-569-0
02
1
1305-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=19
8-94238-569-0
01
1
1304-1304
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=19
8-94238-569-0
01
1
1304-1304
96
GROMMET; PIPE,FUEL TANK
ID=32 OD=40 T=18
1-09891-003-0
01
1
1304-
97
BRACKET; CLIP
(C)
8-97609-096-0
01
1
1304-
97
BRACKET; CLIP
(B) L=68
1-47475-525-0
01
1
1304-
97
BRACKET; CLIP
(A)
8-98186-645-0
01
1
1304-
98
BOLT; BRKT,FUEL PIPE
(A) M8X25 FLANGE
0-28650-825-0
01
1
1304-
98
BOLT; BRKT,FUEL PIPE
(B) M8X30 FLANGE
0-28650-830-0
01
1
1304-
99
NUT; BRKT,CLIP,FUEL TANK
M8 FLANGE
0-91180-108-0
01
1
1304-
100
CLIP; FUEL PIPE
(A) ID=14X29 H=15 L=20
1-09700-744-0
01
1
1304-
100
CLIP; FUEL PIPE
(B) ID=19X32 H=17.5 L=22.5
1-09701-315-0
01
1
1304-
100
CLIP; FUEL PIPE
(C) ID=19X32 H=17.5 L=50.5
1-09701-320-0
04
1
1304-
101
BOLT; CLIP,FUEL PIPE
M8X20 FLANGE
0-28650-820-0
05
1
1304-
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91180-108-0
06
1
1304-
289
CLIP; BAND,HOSE
L=250
5-09707-030-1
02
1
1304-
634
32
32
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
32
PIPE; DELIVERY,FUEL TANK
(A) L=600 SERVICED BY L=3000
0-01260-300-0
01
1
1304-
32
PIPE; DELIVERY,FUEL TANK
(B) L=1800 SERVICED BY L=3000
0-01262-300-0
01
1
1304-
634
HOSE; RUBBER RETURN
L=1800 SERVICED BY L=3000
0-01260-300-0
01
1
1304-
29
32
32
29
29
29
29
64
97
41
228
39
62
32
32
14
369
14
29
29
29
369
39
41
62
291
220
14
29
29
369
303
29
369
227
220
290
14
29
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
14
CLIP; HOSE
ID=14
1-09704-102-0
04
1
1304-
29
HOSE; FUEL
(A)
8-98186-638-1
01
1
1304-
29
HOSE; FUEL
(B) L=260 OD=14.5
8-98188-441-0
01
1
1304-
29
HOSE; FUEL
(C) L=400 OD=14.5
8-98188-447-0
01
1
1304-
29
HOSE; FUEL
(D) L=270 OD=19
8-98188-457-0
01
1
1304-
32
PIPE; DELIVERY,FUEL TANK
(A) L=600 SERVICED BY L=3000
0-01260-300-0
01
1
1304-
32
PIPE; DELIVERY,FUEL TANK
(B) L=1800 SERVICED BY L=3000
0-01262-300-0
01
1
1304-
39
PIPE; FUEL
(A)
8-98186-862-1
01
1
1304-
39
PIPE; FUEL
(B)
8-98186-864-1
01
1
1304-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=14
1-09704-102-0
01
1
1304-1304
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=14
1-09704-102-0
04
1
1305-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=14
1-09704-102-0
03
1
1304-1304
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=19
8-94238-569-0
02
1
1305-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=19
8-94238-569-0
01
1
1304-1304
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=19
8-94238-569-0
01
1
1304-1304
62
BOLT; CLIP FIX
M8X20 FLANGE
0-28650-820-0
02
1
1304-
64
NUT; CLIP
M8 FLANGE
0-91180-108-0
02
1
1304-
97
BRACKET; CLIP
(C)
8-97609-096-0
01
1
1304-
97
BRACKET; CLIP
(B) L=68
1-47475-525-0
01
1
1304-
97
BRACKET; CLIP
(A)
8-98186-645-0
01
1
1304-
220
WASHER; PL
ID=10.5 OD=26
0-91614-710-0
04
1
1304-
227
BRACKET; FUEL SEDIMENTER
8-98184-814-0
01
1
1304-
228
BOLT; BRKT,SEDIMENTER
M8X30 FLANGE
0-28650-830-0
02
1
1304-
290
NUT; FILTER TO BRKT
M10 FLANGE
0-91180-210-0
02
1
1304-
291
BOLT; FILER TO BRKT
M10X90 FLANGE
0-28051-090-0
02
1
1304-
303
BOLT; BRKT
M10X40 FLANGE
0-28051-040-0
04
1
1304-
369
CLAMP; HOSE,FUEL
ID=19
8-94238-569-0
04
1
1304-
