Isuzu WW
▶
TRUCKS
▶
CYJ
▶
11534 - CYJ RHD EURO5
▶
1 - Fuel Tank, Cooling, Air Intake, Exhaust System
▶
1-41 - FUEL PIPING; CHASSIS
▶
1-41 — FUEL PIPING; CHASSIS
(#115435) — 45 parça
◀

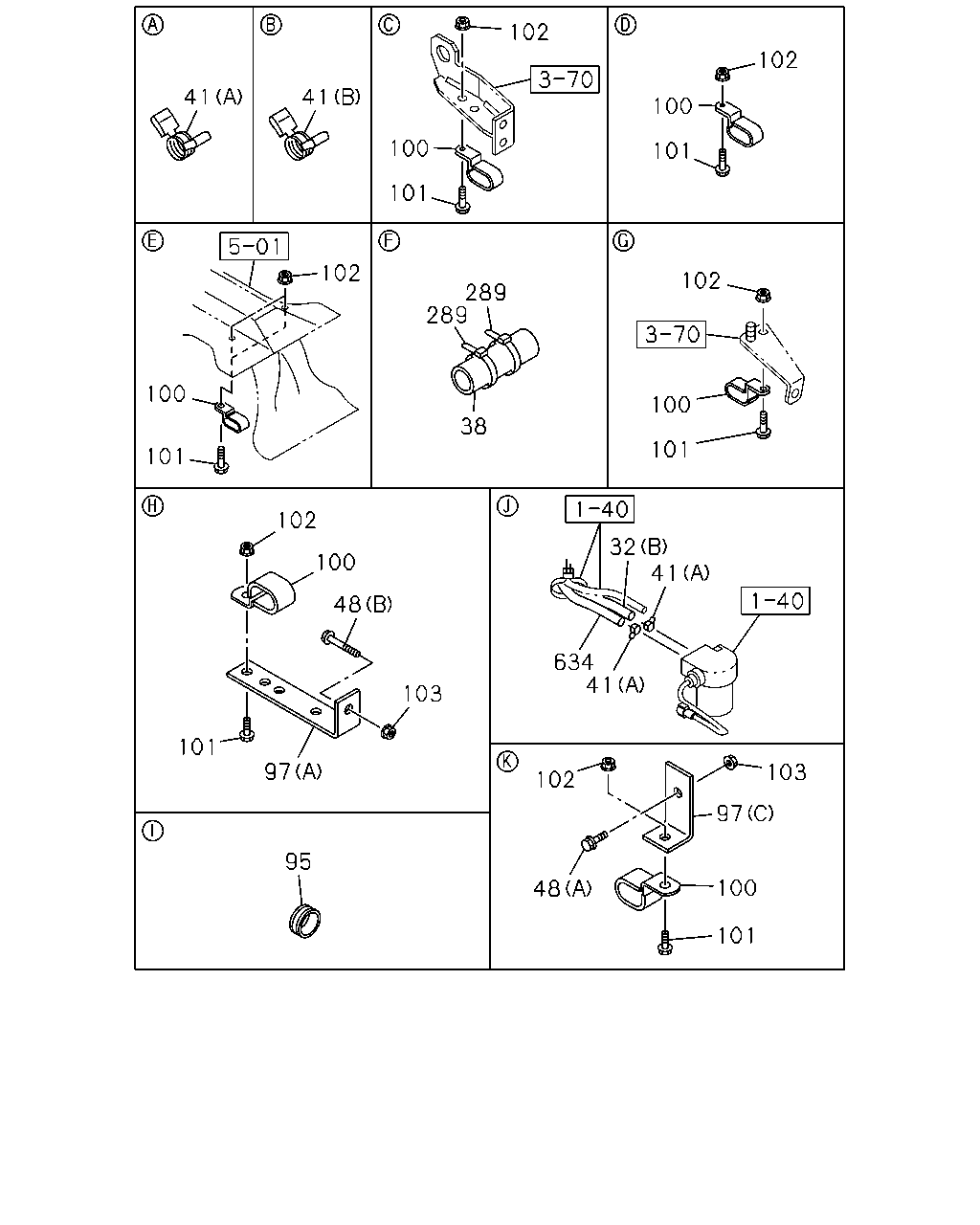

[141A] FIXING NO.1 (19 parça)

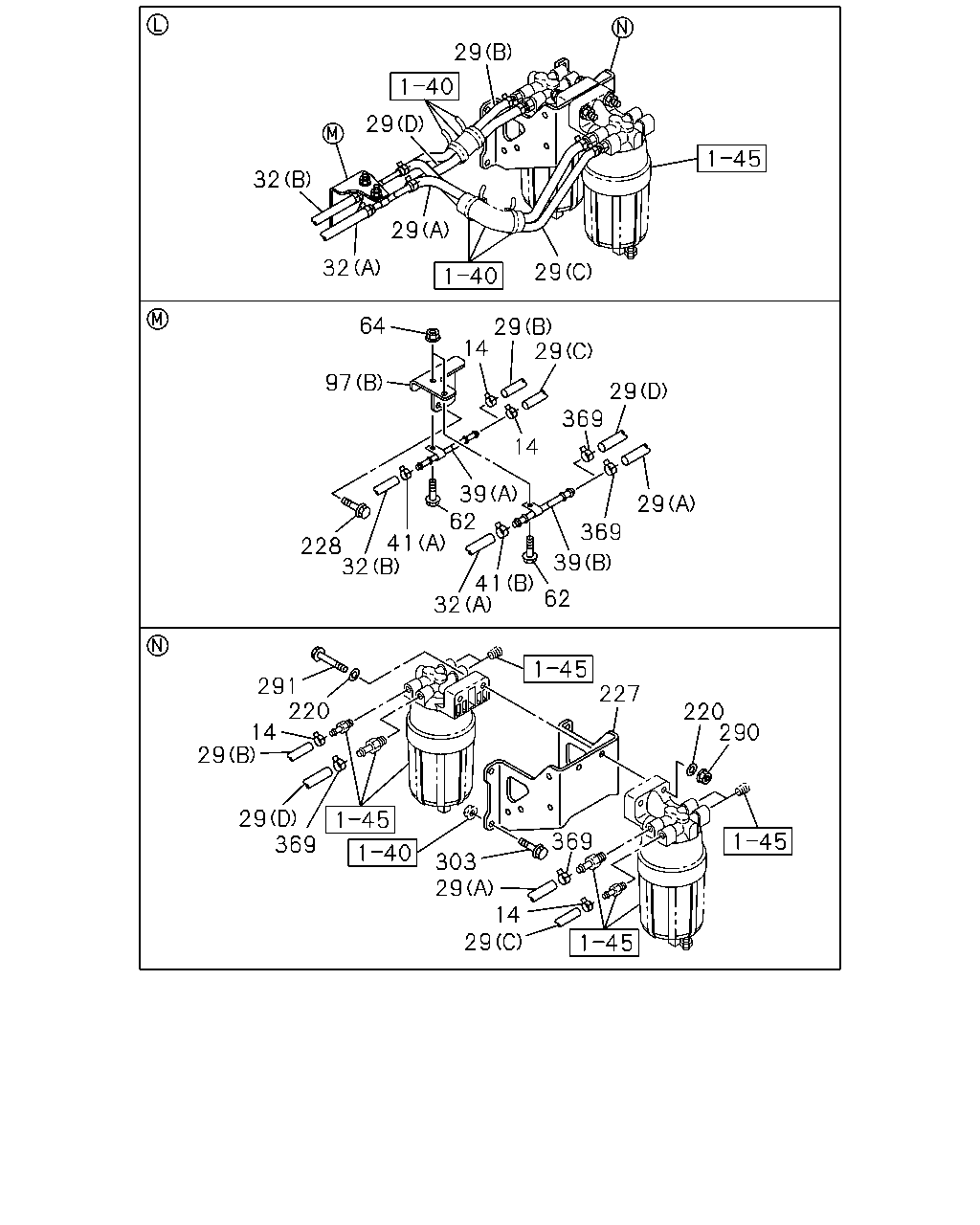

[141A] FIXING NO.2 (23 parça)

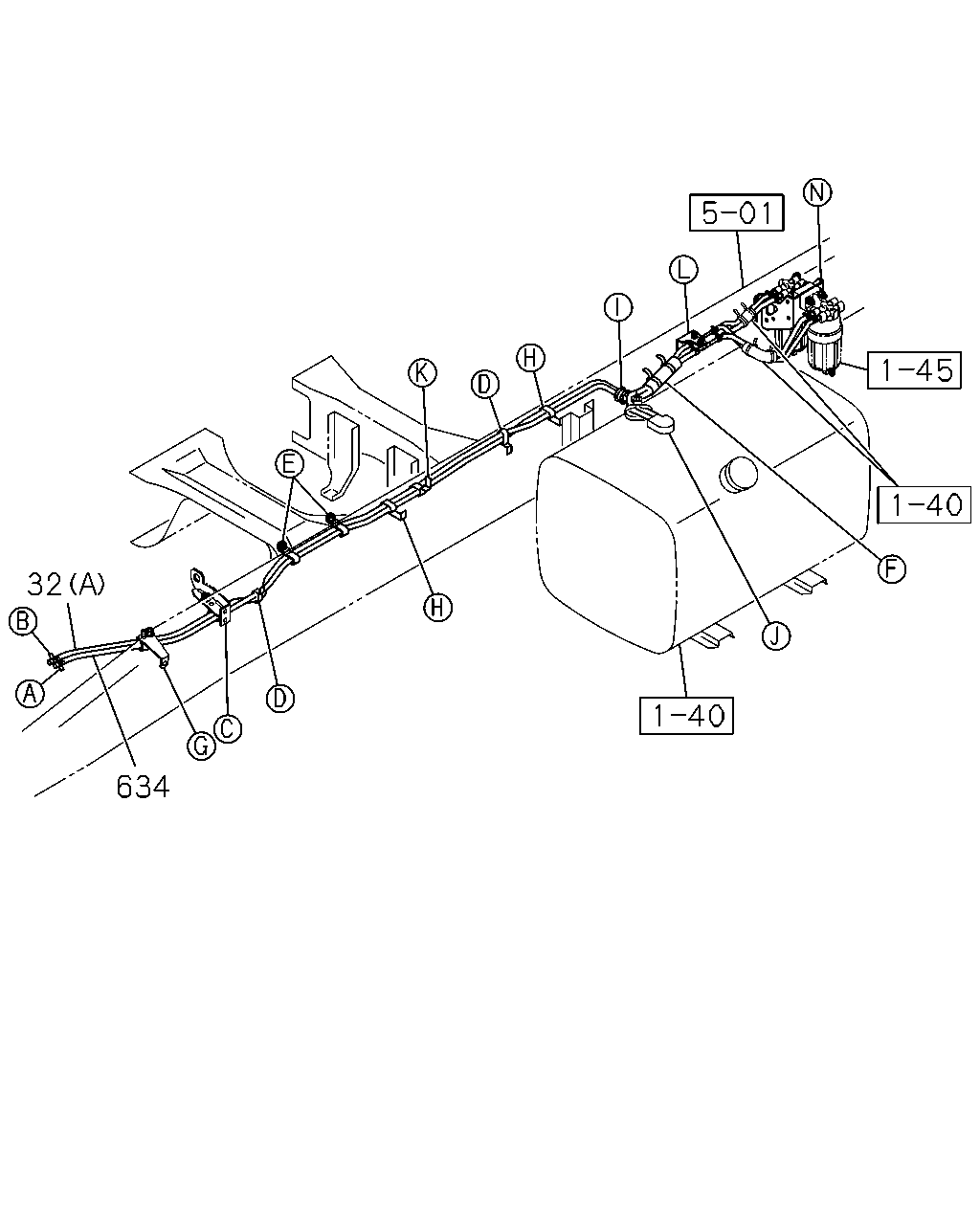

[141A] PIPING (3 parça)
▶
102
100
101
102
100
101
32
41
634
41
102
103
97
100
101
48
95
97
101
103
48
100
102
101
100
102
41
41
101
100
102
289
289
38
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
32
PIPE; DELIVERY,FUEL TANK
(B) L=640 SERVICED BY L=3000
0-01260-300-0
01
1
1303-
32
PIPE; DELIVERY,FUEL TANK
(A) L=3450 SERVICED BY L=5050
0-01262-505-0
01
1
1303-
38
SLEEVE; RUBBER,RUBBER HOSE
L=150 SERVICED BY L=1300
1-09360-677-1
02
1
1303-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=14
1-09704-102-0
04
1
1303-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=19
8-94238-569-0
02
1
1303-
48
BOLT; BRKT
(A) M8X25 FLANGE
0-28650-825-0
01
1
1303-
48
BOLT; BRKT
(B) M8X35 FLANGE
0-28650-835-0
02
1
1303-
95
BUSHING; PIPE,FUEL TANK
ID=39 OD=45 T=13
1-09332-076-0
01
1
1303-
97
BRACKET; CLIP
(C) L=55
1-47475-304-0
01
1
1303-
97
BRACKET; CLIP
(A)
1-82698-358-0
02
1
1303-
97
BRACKET; CLIP
(B)
8-98186-871-0
01
1
1303-
100
CLIP; FUEL PIPE
ID=19X32 H=17.5 L=22.5
1-09701-315-0
09
1
1303-
101
BOLT; CLIP,FUEL PIPE
M8X20 FLANGE
0-28650-820-0
05
1
1303-
101
BOLT; CLIP,FUEL PIPE
M8X25 FLANGE
0-28650-825-0
02
1
1303-
101
BOLT; CLIP,FUEL PIPE
M8X30 FLANGE
0-28650-830-0
01
1
1303-
102
NUT; CLIP,FUEL PIPE
M8 FLANGE
0-91180-108-0
09
1
1303-
103
NUT; BRKT
M8 FLANGE
0-91180-108-0
03
1
1303-
289
CLIP; BAND,HOSE
L=250
5-09707-030-1
04
1
1303-
634
HOSE; RUBBER RETURN
L=3150 SERVICED BY L=8000
0-01260-800-0
01
1
1303-
29
29
29
29
29
32
29
29
29
32
97
64
14
369
14
39
369
39
62
32
32
228
41
41
62
291
227
220
290
303
369
29
220
29
14
369
29
14
29
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
14
CLIP; HOSE
ID=14
1-09704-102-0
04
1
1303-
29
HOSE; FUEL
(B)
8-98188-440-0
01
1
1303-
29
HOSE; FUEL
(C) L=350 OD=14.5
8-98188-445-0
01
1
1303-
29
HOSE; FUEL
(D)
8-98188-455-0
01
1
1303-
29
HOSE; FUEL
(A) L=310 OD=19
8-98188-459-0
01
1
1303-
32
PIPE; DELIVERY,FUEL TANK
(B) L=640 SERVICED BY L=3000
0-01260-300-0
01
1
1303-
32
PIPE; DELIVERY,FUEL TANK
(A) L=3450 SERVICED BY L=5050
0-01262-505-0
01
1
1303-
39
PIPE; FUEL
(A)
8-98186-862-1
01
1
1303-
39
PIPE; FUEL
(B)
8-98186-864-1
01
1
1303-
41
CLIP; FUEL PIPE,FUEL TANK
(A) ID=14
1-09704-102-0
04
1
1303-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=19
8-94238-569-0
02
1
1303-
62
BOLT; CLIP FIX
M8X20 FLANGE
0-28650-820-0
02
1
1303-
64
NUT; CLIP
M8 FLANGE
0-91180-108-0
02
1
1303-
97
BRACKET; CLIP
(C) L=55
1-47475-304-0
01
1
1303-
97
BRACKET; CLIP
(A)
1-82698-358-0
02
1
1303-
97
BRACKET; CLIP
(B)
8-98186-871-0
01
1
1303-
220
WASHER; PL
ID=10.5 OD=26
0-91614-710-0
04
1
1303-
227
BRACKET; FUEL SEDIMENTER
8-98184-813-0
01
1
1303-
228
BOLT; BRKT,SEDIMENTER
M8X35 FLANGE
0-28650-835-0
02
1
1303-
290
NUT; FILTER TO BRKT
M10 FLANGE
0-91180-210-0
02
1
1303-
291
BOLT; FILER TO BRKT
M10X90 FLANGE
0-28051-090-0
02
1
1303-
303
BOLT; BRKT
M10X40 FLANGE
0-28051-040-0
04
1
1303-
369
CLAMP; HOSE,FUEL
ID=19
8-94238-569-0
04
1
1303-
32
634
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
32
PIPE; DELIVERY,FUEL TANK
(B) L=640 SERVICED BY L=3000
0-01260-300-0
01
1
1303-
32
PIPE; DELIVERY,FUEL TANK
(A) L=3450 SERVICED BY L=5050
0-01262-505-0
01
1
1303-
634
HOSE; RUBBER RETURN
L=3150 SERVICED BY L=8000
0-01260-800-0
01
1
1303-
Seçili parçaları sepete ekle
İpucu: çizimdeki balona veya tablodaki
Balon
sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
