🏠 Isuzu WW TRUCKS FVZ 11521 - FVZ(LHD) 0 - Engine, Emission, Engine Electrical 0-36 - TURBOCHARGER SYSTEM
0-36 — TURBOCHARGER SYSTEM (#113495) — 140 parça

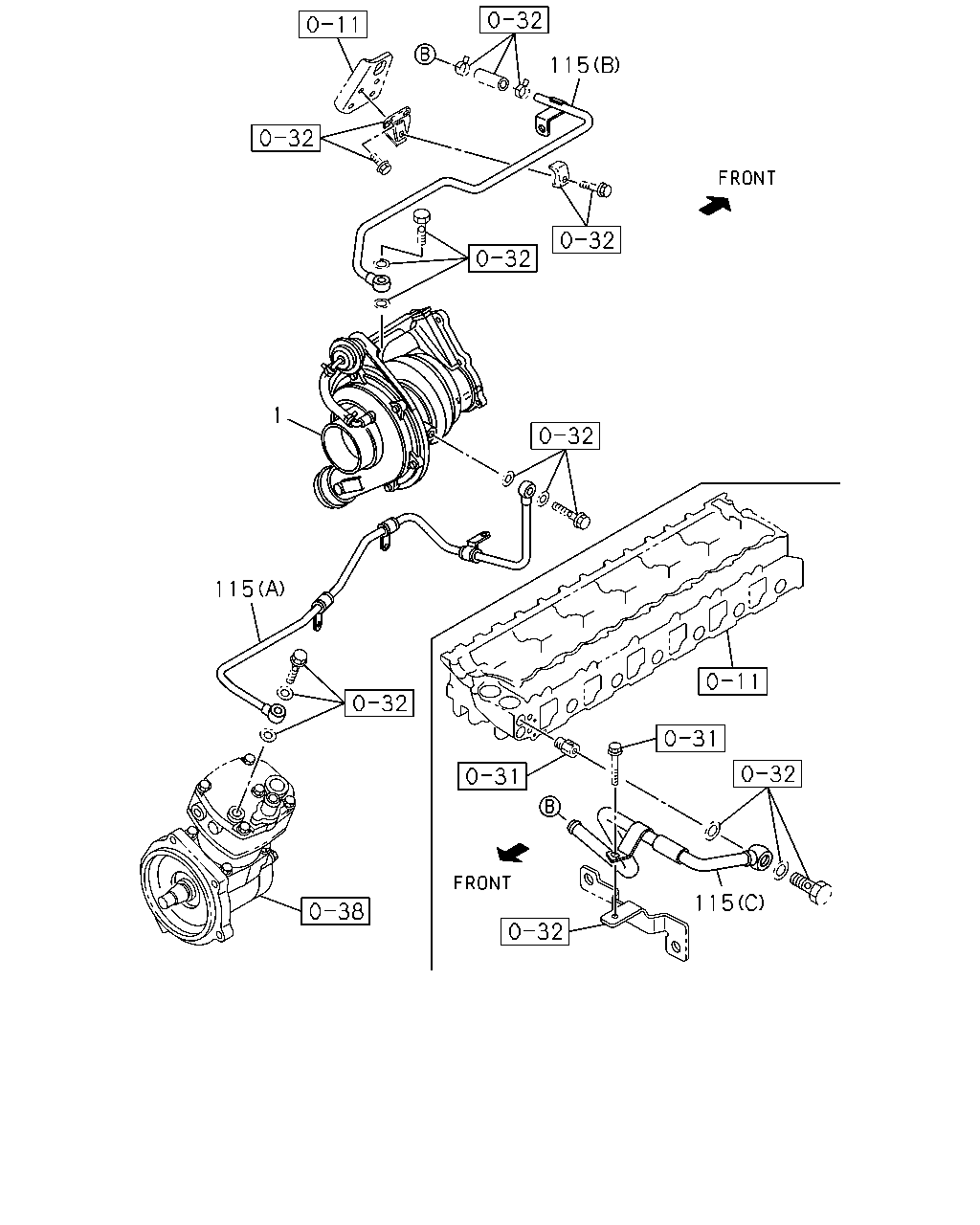

çizim 326436
115 1 115 115
BalonParca AdiParca NoAdetTipApplied Date
1 TURBOCHARGER ASM
EURO2 SPECIFICATION<NT2> HIGHLAND ZONE PACKAGE<W02> SEE FIG-NO 0-37 FOR COMPONENT.
8-98153-480-0 01 1 1302-
1 TURBOCHARGER ASM
EURO2 SPECIFICATION<NT2> EXC. HIGHLAND ZONE PACKAGE<W02> SEE FIG-NO 0-37 FOR COMPONENT.
8-98078-779-1 01 1 1302-
1 TURBOCHARGER ASM
EURO3 SPECIFICATION<NT3> SEE FIG-NO 0-37 FOR COMPONENT.
8-97602-926-2 01 1 1302-
1 TURBOCHARGER ASM
EURO4 SPECIFICATION<NT4>
8-97604-975-9 01 1 1302-
115 PIPE; WATER,TURBOCHARGER OUT
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (B)
8-94392-950-0 01 1 1302-
115 PIPE; WATER,TURBOCHARGER OUT
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (C)
8-94395-454-4 01 1 1302-
115 PIPE; WATER,TURBOCHARGER OUT
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (A)
8-97618-807-0 01 1 1302-
115 PIPE; WATER,TURBOCHARGER OUT
EURO4 SPECIFICATION<NT4> (D)
8-97610-087-2 01 1 1302-

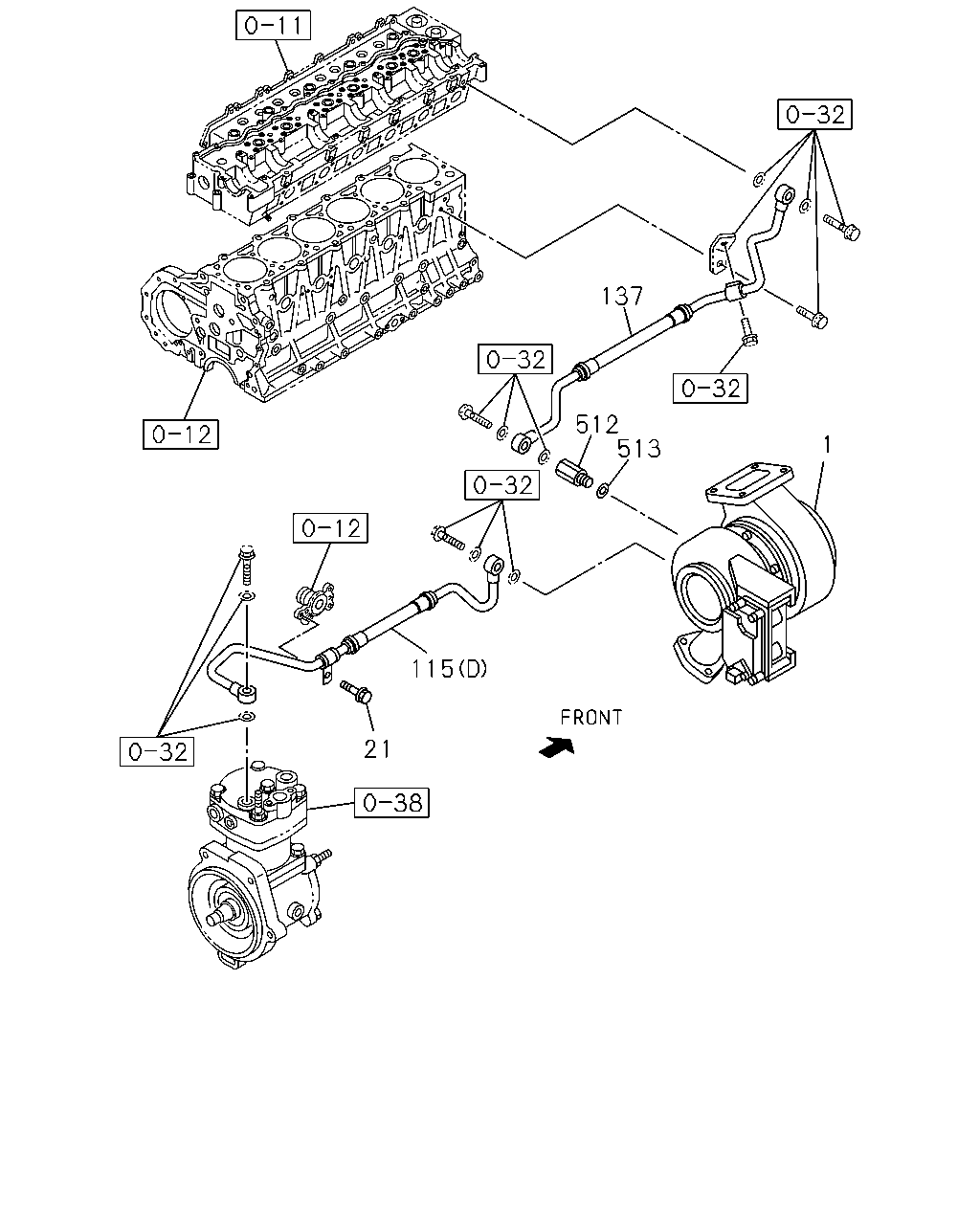

çizim 330730
137 512 115 21 513 1
BalonParca AdiParca NoAdetTipApplied Date
1 TURBOCHARGER ASM
EURO2 SPECIFICATION<NT2> HIGHLAND ZONE PACKAGE<W02> SEE FIG-NO 0-37 FOR COMPONENT.
8-98153-480-0 01 1 1302-
1 TURBOCHARGER ASM
EURO2 SPECIFICATION<NT2> EXC. HIGHLAND ZONE PACKAGE<W02> SEE FIG-NO 0-37 FOR COMPONENT.
8-98078-779-1 01 1 1302-
1 TURBOCHARGER ASM
EURO3 SPECIFICATION<NT3> SEE FIG-NO 0-37 FOR COMPONENT.
8-97602-926-2 01 1 1302-
1 TURBOCHARGER ASM
EURO4 SPECIFICATION<NT4>
8-97604-975-9 01 1 1302-
21 BOLT; PIPE
EURO4 SPECIFICATION<NT4> M8X16 FLANGE
0-28050-816-0 02 1 1302-
115 PIPE; WATER,TURBOCHARGER OUT
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (B)
8-94392-950-0 01 1 1302-
115 PIPE; WATER,TURBOCHARGER OUT
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (C)
8-94395-454-4 01 1 1302-
115 PIPE; WATER,TURBOCHARGER OUT
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (A)
8-97618-807-0 01 1 1302-
115 PIPE; WATER,TURBOCHARGER OUT
EURO4 SPECIFICATION<NT4> (D)
8-97610-087-2 01 1 1302-
137 PIPE; WATER,TURBOCHARGER IN
EURO4 SPECIFICATION<NT4>
8-98046-783-0 01 1 1302-
512 CONNECTOR; TURBO
EURO4 SPECIFICATION<NT4>
8-98031-856-0 01 1 1302-
513 GASKET; CONNECTOR
EURO4 SPECIFICATION<NT4> ID=14.2 OD=19.2
1-09630-085-0 01 1 1302-1312
513 GASKET; CONNECTOR
EURO4 SPECIFICATION<NT4> ID=14.2 OD=19.2
8-98251-345-0 01 1 1401-

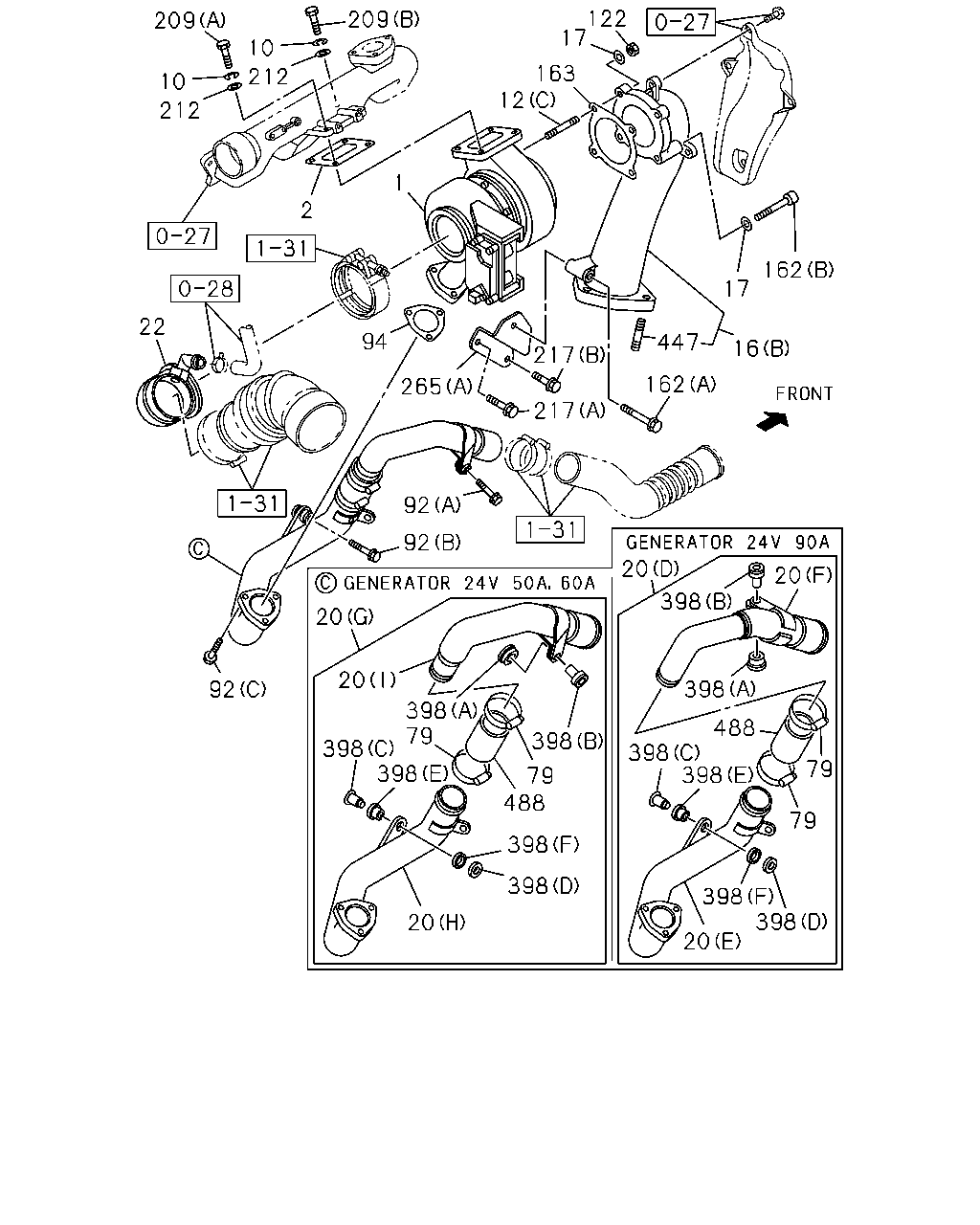

çizim 330760
122 17 163 12 209 10 212 209 10 212 2 1 22 92 92 92 265 94 217 217 162 447 16 17 162 20 20 398 398 20 398 398 488 398 398 79 79 20 20 398 398 488 398 398 79 79 398 398 20
BalonParca AdiParca NoAdetTipApplied Date
1 TURBOCHARGER ASM
EURO2 SPECIFICATION<NT2> HIGHLAND ZONE PACKAGE<W02> SEE FIG-NO 0-37 FOR COMPONENT.
8-98153-480-0 01 1 1302-
1 TURBOCHARGER ASM
EURO2 SPECIFICATION<NT2> EXC. HIGHLAND ZONE PACKAGE<W02> SEE FIG-NO 0-37 FOR COMPONENT.
8-98078-779-1 01 1 1302-
1 TURBOCHARGER ASM
EURO3 SPECIFICATION<NT3> SEE FIG-NO 0-37 FOR COMPONENT.
8-97602-926-2 01 1 1302-
1 TURBOCHARGER ASM
EURO4 SPECIFICATION<NT4>
8-97604-975-9 01 1 1302-
2 GASKET; TURBOCHARGER TO EXH MANIF
ALSO INCLUDED IN GASKET SET(ENG. & HEAD) EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3>
8-94390-044-0 01 1 1302-
2 GASKET; TURBOCHARGER TO EXH MANIF
ALSO INCLUDED IN GASKET SET(ENG. & HEAD) EURO4 SPECIFICATION<NT4>
8-97024-124-0 01 1 1302-
10 WASHER; LK,TURBOCHARGER
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> T=2.2
1-09556-015-0 02 1 1302-
10 WASHER; LK,TURBOCHARGER
EURO4 SPECIFICATION<NT4> T=2.2
1-09556-015-0 04 1 1302-
12 STUD; TURBOCHARGER
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (A) M8X25
9-04130-825-0 01 1 1302-
12 STUD; TURBOCHARGER
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (B) M10X80
9-04731-080-0 02 1 1302-
12 STUD; TURBOCHARGER
EURO4 SPECIFICATION<NT4> (C) M8X25 L=36
8-94476-282-0 02 1 1302-
16 ADAPTER; EXH PIPE
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (A)
8-94395-767-0 01 1 1302-
16 ADAPTER; EXH PIPE
EURO4 SPECIFICATION<NT4> (B)
8-98018-241-1 01 1 1302-
17 WASHER; PL,ADAPTER
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> T=1.9
5-09500-012-0 06 1 1302-
17 WASHER; PL,ADAPTER
EURO4 SPECIFICATION<NT4> T=1.9
5-09500-012-0 04 1 1302-
20 PIPE; INL,TURBOCHARGER OUT
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (A)
8-97606-675-1 01 1 1302-
20 PIPE; INL,TURBOCHARGER OUT
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (B)
8-97618-726-2 01 1 1302-1408
20 PIPE; INL,TURBOCHARGER OUT
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (B)
8-98251-577-0 01 1 1409-
20 PIPE; INL,TURBOCHARGER OUT
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (C)
8-97618-734-0 01 1 1302-
20 PIPE; INL,TURBOCHARGER OUT
EURO4 SPECIFICATION<NT4> GENERATOR 24V60A(KG2),GENERATOR 24V50A(K89) (G)
8-98046-167-4 01 1 1302-1408
20 PIPE; INL,TURBOCHARGER OUT
EURO4 SPECIFICATION<NT4> GENERATOR 24V60A(KG2),GENERATOR 24V50A(K89) (G)
8-98251-581-0 01 1 1409-
20 PIPE; INL,TURBOCHARGER OUT
EURO4 SPECIFICATION<NT4> GENERATOR 24V60A(KG2),GENERATOR 24V50A(K89) (H)
8-98046-168-1 01 1 1302-
20 PIPE; INL,TURBOCHARGER OUT
EURO4 SPECIFICATION<NT4> GENERATOR 24V60A(KG2),GENERATOR 24V50A(K89) (I)
8-98046-169-2 01 1 1302-
20 PIPE; INL,TURBOCHARGER OUT
GENERATOR 24V90A(K44) (D)
8-97617-214-2 01 1 1302-1408
20 PIPE; INL,TURBOCHARGER OUT
GENERATOR 24V90A(K44) (D)
8-98251-580-0 01 1 1409-
20 PIPE; INL,TURBOCHARGER OUT
GENERATOR 24V90A(K44) (E)
8-97617-215-0 01 1 1302-
20 PIPE; INL,TURBOCHARGER OUT
GENERATOR 24V90A(K44) (F)
8-97617-216-0 01 1 1302-
22 DUCT; INL,ACL TO TURBOCHARGER
EURO4 SPECIFICATION<NT4>
8-98036-164-1 01 1 1302-
79 CLIP; RUBBER HOSE
ID=58-79
1-09707-136-0 02 1 1302-
92 BOLT; INL PIPE
(B) M8X35 FLANGE
0-28650-835-0 01 1 1302-
92 BOLT; INL PIPE
(A) M8X40 FLANGE
0-28650-840-0 01 1 1302-
92 BOLT; INL PIPE
EURO4 SPECIFICATION<NT4> (C) M8X30 FLANGE
0-28650-830-0 03 1 1302-
94 GASKET; INL PIPE
EURO3 SPECIFICATION<NT3>,EURO4 SPECIFICATION<NT4>
8-98053-830-0 01 1 1302-
122 NUT; ADAPTER
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> M8
1-09400-118-1 01 1 1302-
122 NUT; ADAPTER
EURO4 SPECIFICATION<NT4> M8
1-09400-118-1 02 1 1302-
162 BOLT; ADAPTER
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (C) M8X57
5-09000-275-0 05 1 1302-
162 BOLT; ADAPTER
EURO4 SPECIFICATION<NT4> (A) M10X60 FLANGE
0-28051-060-0 01 1 1302-
162 BOLT; ADAPTER
EURO4 SPECIFICATION<NT4> (B) M8X60
8-98158-604-0 02 1 1302-
163 GASKET; ADAPTER TO EXH PIPE
EURO4 SPECIFICATION<NT4>
8-94392-553-2 01 1 1302-
209 BOLT; BRACE,TURBOCHARGER
EURO4 SPECIFICATION<NT4> (B) M10X80
8-98049-825-0 02 1 1302-
209 BOLT; BRACE,TURBOCHARGER
EURO4 SPECIFICATION<NT4> (A) M10X40
9-09604-007-1 02 1 1302-
212 WASHER; PL,TURBOCHARGER
ID=10
1-09503-033-1 04 1 1302-
217 BOLT; BRKT
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (C) M12X30
8-94394-324-0 03 1 1302-
217 BOLT; BRKT
EURO4 SPECIFICATION<NT4> (A) M8X20 FLANGE
0-28650-820-0 01 1 1302-
217 BOLT; BRKT
EURO4 SPECIFICATION<NT4> (B) M10X25 FLANGE
0-28751-025-0 01 1 1302-
265 BRACKET; EXH PIPE
EURO4 SPECIFICATION<NT4> (A)
8-98260-415-0 01 1 1302-
265 BRACKET; EXH PIPE
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (B)
8-94395-764-2 01 1 1302-
398 MOUNTING
(F) ID=19 OD=26
8-94160-177-0 01 1 1302-
398 MOUNTING
(C) OD=28
8-94390-551-1 01 1 1302-
398 MOUNTING
(D) ID=13 OD=28
8-94394-504-0 01 1 1302-
398 MOUNTING
(E) OD=26
8-94394-529-0 01 1 1302-
398 MOUNTING
(A) OD=32
8-94395-766-0 01 1 1302-
398 MOUNTING
(B) OD=23
8-97105-689-6 01 1 1302-
447 STUD; ADAPTER
EURO4 SPECIFICATION<NT4> M12X30 L=48
0-44011-230-0 03 1 1302-
488 HOSE; RUBBER
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> ID=62 L=70
1-09360-797-1 01 1 1302-1408
488 HOSE; RUBBER
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> ID=62 L=70
8-98245-240-0 01 1 1409-
488 HOSE; RUBBER
EURO4 SPECIFICATION<NT4>
8-98046-356-0 01 1 1302-1408
488 HOSE; RUBBER
EURO4 SPECIFICATION<NT4>
8-98245-242-0 01 1 1409-
çizim 331098
143 98 143 28 92 92 398 398 20 398 79 398 79 20 20 398 398 488 94 17 122 17 162 275 217 265 275 217 162 17 16 388 12 13 1 11 212 212 10 11 12 2
BalonParca AdiParca NoAdetTipApplied Date
1 TURBOCHARGER ASM
EURO2 SPECIFICATION<NT2> HIGHLAND ZONE PACKAGE<W02> SEE FIG-NO 0-37 FOR COMPONENT.
8-98153-480-0 01 1 1302-
1 TURBOCHARGER ASM
EURO2 SPECIFICATION<NT2> EXC. HIGHLAND ZONE PACKAGE<W02> SEE FIG-NO 0-37 FOR COMPONENT.
8-98078-779-1 01 1 1302-
1 TURBOCHARGER ASM
EURO3 SPECIFICATION<NT3> SEE FIG-NO 0-37 FOR COMPONENT.
8-97602-926-2 01 1 1302-
1 TURBOCHARGER ASM
EURO4 SPECIFICATION<NT4>
8-97604-975-9 01 1 1302-
2 GASKET; TURBOCHARGER TO EXH MANIF
ALSO INCLUDED IN GASKET SET(ENG. & HEAD) EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3>
8-94390-044-0 01 1 1302-
2 GASKET; TURBOCHARGER TO EXH MANIF
ALSO INCLUDED IN GASKET SET(ENG. & HEAD) EURO4 SPECIFICATION<NT4>
8-97024-124-0 01 1 1302-
10 WASHER; LK,TURBOCHARGER
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> T=2.2
1-09556-015-0 02 1 1302-
10 WASHER; LK,TURBOCHARGER
EURO4 SPECIFICATION<NT4> T=2.2
1-09556-015-0 04 1 1302-
11 NUT; TURBOCHARGER
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> M10
1-09420-005-0 04 1 1302-
12 STUD; TURBOCHARGER
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (A) M8X25
9-04130-825-0 01 1 1302-
12 STUD; TURBOCHARGER
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (B) M10X80
9-04731-080-0 02 1 1302-
12 STUD; TURBOCHARGER
EURO4 SPECIFICATION<NT4> (C) M8X25 L=36
8-94476-282-0 02 1 1302-
13 STUD; EXH PIPE
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> M12X103 L=123
8-94394-656-0 01 1 1302-
16 ADAPTER; EXH PIPE
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (A)
8-94395-767-0 01 1 1302-
16 ADAPTER; EXH PIPE
EURO4 SPECIFICATION<NT4> (B)
8-98018-241-1 01 1 1302-
17 WASHER; PL,ADAPTER
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> T=1.9
5-09500-012-0 06 1 1302-
17 WASHER; PL,ADAPTER
EURO4 SPECIFICATION<NT4> T=1.9
5-09500-012-0 04 1 1302-
20 PIPE; INL,TURBOCHARGER OUT
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (A)
8-97606-675-1 01 1 1302-
20 PIPE; INL,TURBOCHARGER OUT
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (B)
8-97618-726-2 01 1 1302-1408
20 PIPE; INL,TURBOCHARGER OUT
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (B)
8-98251-577-0 01 1 1409-
20 PIPE; INL,TURBOCHARGER OUT
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (C)
8-97618-734-0 01 1 1302-
20 PIPE; INL,TURBOCHARGER OUT
EURO4 SPECIFICATION<NT4> GENERATOR 24V60A(KG2),GENERATOR 24V50A(K89) (G)
8-98046-167-4 01 1 1302-1408
20 PIPE; INL,TURBOCHARGER OUT
EURO4 SPECIFICATION<NT4> GENERATOR 24V60A(KG2),GENERATOR 24V50A(K89) (G)
8-98251-581-0 01 1 1409-
20 PIPE; INL,TURBOCHARGER OUT
EURO4 SPECIFICATION<NT4> GENERATOR 24V60A(KG2),GENERATOR 24V50A(K89) (H)
8-98046-168-1 01 1 1302-
20 PIPE; INL,TURBOCHARGER OUT
EURO4 SPECIFICATION<NT4> GENERATOR 24V60A(KG2),GENERATOR 24V50A(K89) (I)
8-98046-169-2 01 1 1302-
20 PIPE; INL,TURBOCHARGER OUT
GENERATOR 24V90A(K44) (D)
8-97617-214-2 01 1 1302-1408
20 PIPE; INL,TURBOCHARGER OUT
GENERATOR 24V90A(K44) (D)
8-98251-580-0 01 1 1409-
20 PIPE; INL,TURBOCHARGER OUT
GENERATOR 24V90A(K44) (E)
8-97617-215-0 01 1 1302-
20 PIPE; INL,TURBOCHARGER OUT
GENERATOR 24V90A(K44) (F)
8-97617-216-0 01 1 1302-
28 PROTECTOR; HEAT,HOSE,AIR DUCT
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3>
8-94393-182-0 01 1 1302-
79 CLIP; RUBBER HOSE
ID=58-79
1-09707-136-0 02 1 1302-
92 BOLT; INL PIPE
(B) M8X35 FLANGE
0-28650-835-0 01 1 1302-
92 BOLT; INL PIPE
(A) M8X40 FLANGE
0-28650-840-0 01 1 1302-
92 BOLT; INL PIPE
EURO4 SPECIFICATION<NT4> (C) M8X30 FLANGE
0-28650-830-0 03 1 1302-
94 GASKET; INL PIPE
EURO3 SPECIFICATION<NT3>,EURO4 SPECIFICATION<NT4>
8-98053-830-0 01 1 1302-
98 HOSE; RUBBER,TURBOCHARGER OUTLET
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> ID=62 L=70
1-09360-797-1 01 1 1302-1408
98 HOSE; RUBBER,TURBOCHARGER OUTLET
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> ID=62 L=70
8-98245-240-0 01 1 1409-
122 NUT; ADAPTER
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> M8
1-09400-118-1 01 1 1302-
122 NUT; ADAPTER
EURO4 SPECIFICATION<NT4> M8
1-09400-118-1 02 1 1302-
143 CLIP; HOSE,TURBOCHARGER OUTLET
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> ID=58-79
8-94126-771-0 02 1 1302-
162 BOLT; ADAPTER
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (C) M8X57
5-09000-275-0 05 1 1302-
162 BOLT; ADAPTER
EURO4 SPECIFICATION<NT4> (A) M10X60 FLANGE
0-28051-060-0 01 1 1302-
162 BOLT; ADAPTER
EURO4 SPECIFICATION<NT4> (B) M8X60
8-98158-604-0 02 1 1302-
212 WASHER; PL,TURBOCHARGER
ID=10
1-09503-033-1 04 1 1302-
217 BOLT; BRKT
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (C) M12X30
8-94394-324-0 03 1 1302-
217 BOLT; BRKT
EURO4 SPECIFICATION<NT4> (A) M8X20 FLANGE
0-28650-820-0 01 1 1302-
217 BOLT; BRKT
EURO4 SPECIFICATION<NT4> (B) M10X25 FLANGE
0-28751-025-0 01 1 1302-
265 BRACKET; EXH PIPE
EURO4 SPECIFICATION<NT4> (A)
8-98260-415-0 01 1 1302-
265 BRACKET; EXH PIPE
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> (B)
8-94395-764-2 01 1 1302-
275 WASHER; PL
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> ID=12.2
1-09503-008-0 03 1 1302-
388 GASKET; EXH PIPE
ALSO INCLUDED IN GASKET SET(ENG. & HEAD) EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3>
8-94394-248-2 01 1 1302-
398 MOUNTING
(F) ID=19 OD=26
8-94160-177-0 01 1 1302-
398 MOUNTING
(C) OD=28
8-94390-551-1 01 1 1302-
398 MOUNTING
(D) ID=13 OD=28
8-94394-504-0 01 1 1302-
398 MOUNTING
(E) OD=26
8-94394-529-0 01 1 1302-
398 MOUNTING
(A) OD=32
8-94395-766-0 01 1 1302-
398 MOUNTING
(B) OD=23
8-97105-689-6 01 1 1302-
488 HOSE; RUBBER
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> ID=62 L=70
1-09360-797-1 01 1 1302-1408
488 HOSE; RUBBER
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> ID=62 L=70
8-98245-240-0 01 1 1409-
488 HOSE; RUBBER
EURO4 SPECIFICATION<NT4>
8-98046-356-0 01 1 1302-1408
488 HOSE; RUBBER
EURO4 SPECIFICATION<NT4>
8-98245-242-0 01 1 1409-
İpucu: çizimdeki balona veya tablodaki Balon sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
Isuzu EPC — test · veri: yerel (eski sürüm)
