🏠 Isuzu WW TRUCKS FRR 11505 - FRR(LHD) SPACECAB 2 - Clutch, Transmission, Trans Axle 2-20 - MANUAL TRANSMISSION ASM AND CASE
2-20 — MANUAL TRANSMISSION ASM AND CASE (#112667) — 147 parça

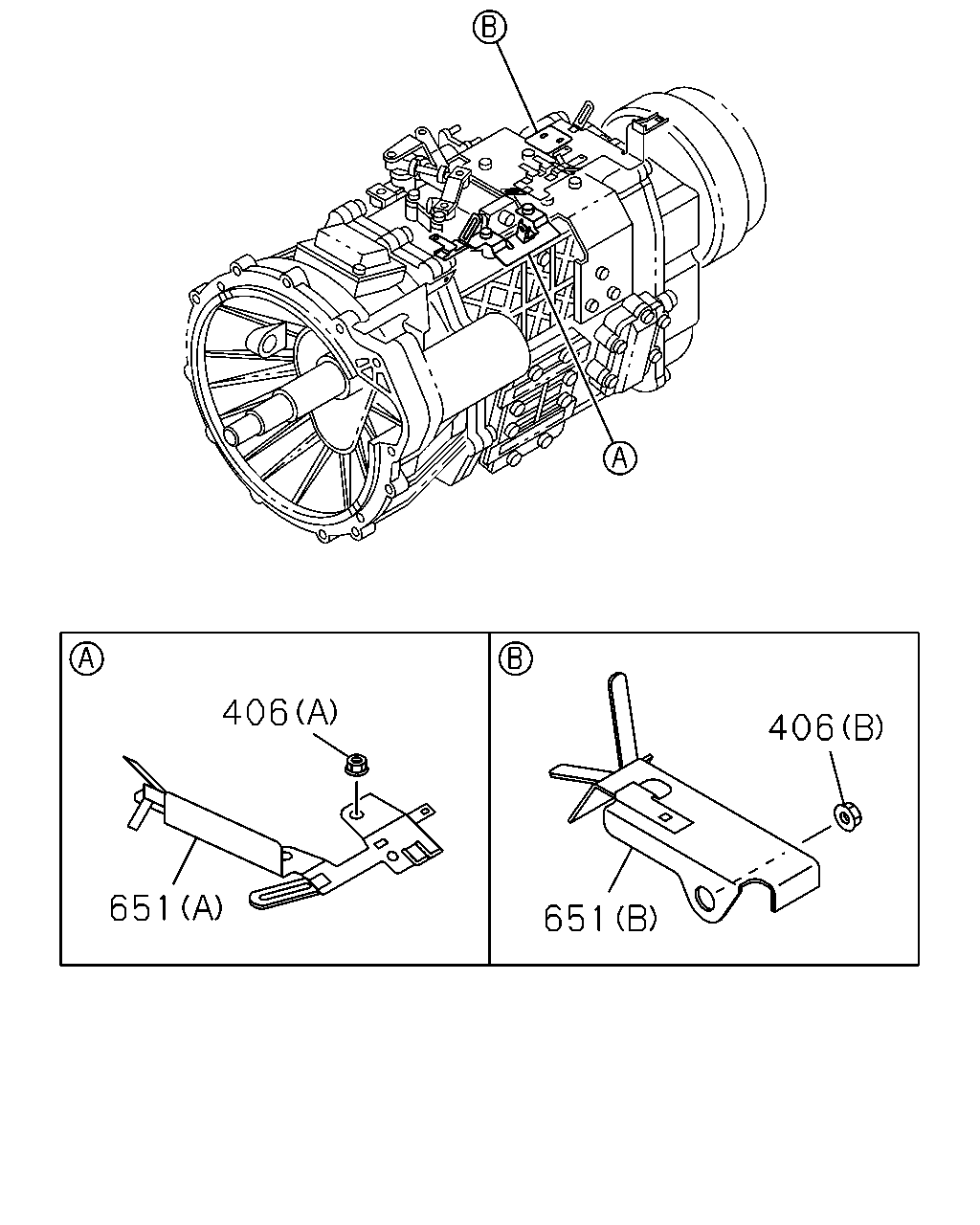

çizim 327335
406 651 651 406
BalonParca AdiParca NoAdetTipApplied Date A B
406 NUT; BRKT
(A) M8 FLANGE
0-91180-108-0 02 1 1302-
406 NUT; BRKT
(B) M10 FLANGE
0-91180-210-0 01 1 1302-
651 BRACKET; T/M HARNESS
(A)
8-97609-800-3 01 1 1302-
651 BRACKET; T/M HARNESS
(B)
8-98044-568-1 01 1 1302-

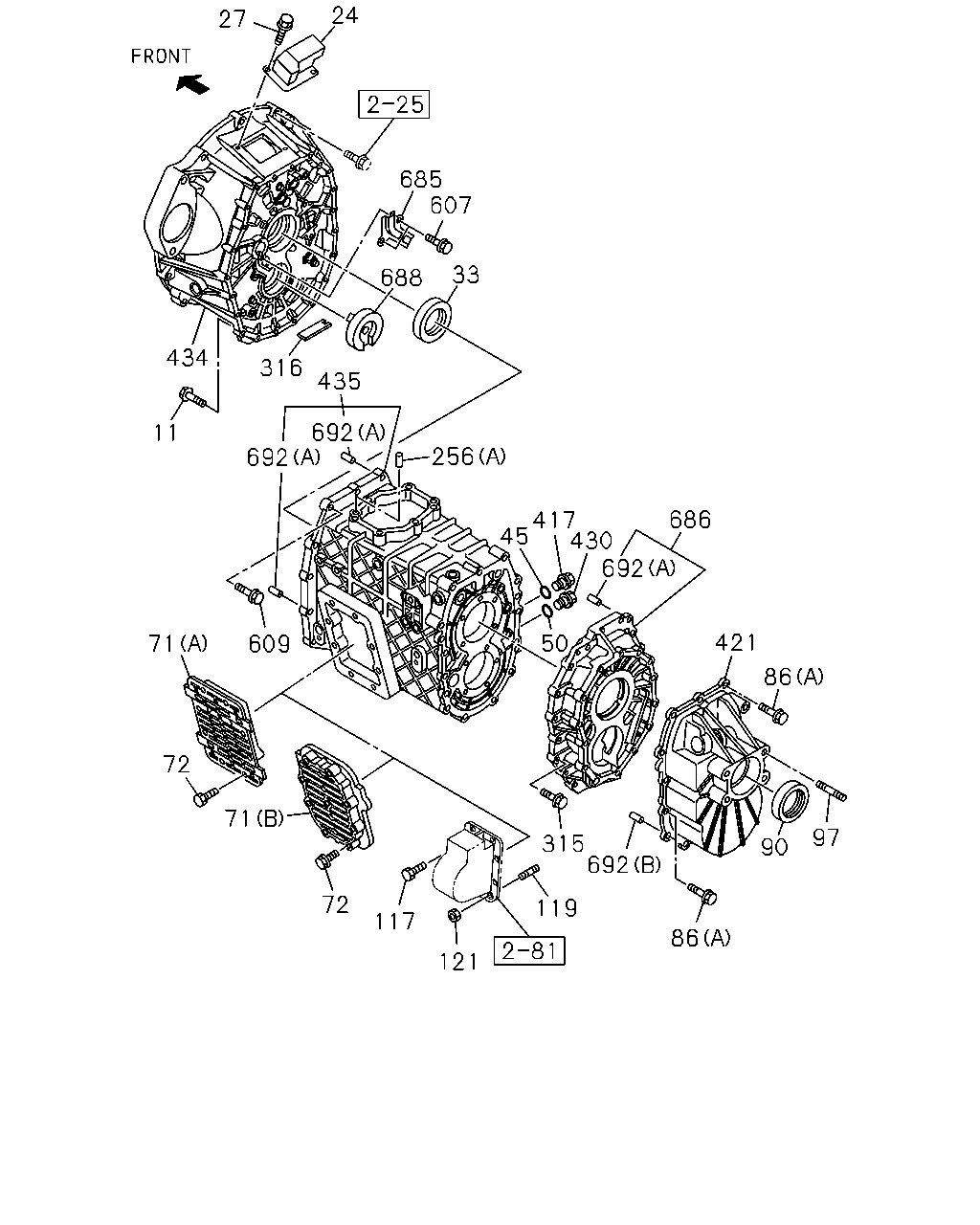

çizim 330828
27 24 685 607 688 435 316 434 11 692 692 256 609 71 72 71 72 117 121 119 315 45 417 430 50 692 33 686 421 86 90 97 86 692
BalonParca AdiParca NoAdetTipApplied Date A B
11 BOLT; BRKT
M12X25 FLANGE
0-28151-225-0 01 1 1302-1511
11 BOLT; BRKT
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> M12X25 FLANGE
0-28151-225-0 01 1 1302-1511
11 BOLT; BRKT
M12X25 FLANGE
0-28151-225-0 01 1 1512-
11 BOLT; BRKT
EURO2 SPECIFICATION<NT2> M12X25 FLANGE
0-28151-225-0 01 1 1512-
24 COVER; CHECK HOLE,DUST 1-31131-041-0 01 1 1302-1410
24 COVER; CHECK HOLE,DUST 8-98284-107-0 01 1 1411-
27 BOLT; COVER TO CLU HSG
M8X12 FLANGE
0-28050-812-0 02 1 1302-1410
27 BOLT; COVER TO CLU HSG
M8X16 FLANGE
0-28050-816-0 02 1 1411-
33 SEAL; OIL,FRT COVER,T/M
ALSO INCLUDED IN GASKET SET(M/T).
8-97377-947-0 01 1 1302-
33 SEAL; OIL,FRT COVER,T/M
ALSO INCLUDED IN GASKET SET(M/T).
8-97253-550-0 01 1 1302-
45 GASKET; FILLER PLUG
ALSO INCLUDED IN GASKET SET(M/T). ID=17
8-97115-712-0 01 1 1302-
50 GASKET; DRAIN PLUG
ALSO INCLUDED IN GASKET SET(M/T). ID=17
8-97115-712-0 02 1 1405-
50 GASKET; DRAIN PLUG
ALSO INCLUDED IN GASKET SET(M/T). ID=17
8-97115-712-0 01 1 1302-1404
50 GASKET; DRAIN PLUG
ALSO INCLUDED IN GASKET SET(M/T). ID=17
8-97115-712-0 01 1 1405-
71 COVER; SIDE,TRANS CASE
EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5) (B)
8-98122-318-0 01 1 1302-1408
71 COVER; SIDE,TRANS CASE
EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5) (B)
8-98270-265-1 01 1 1409-
71 COVER; SIDE,TRANS CASE
EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5) (A)
8-97252-624-2 01 1 1302-
72 BOLT; SIDE COVER
M10X50 FLANGE
1-09044-081-0 08 1 1302-
72 BOLT; SIDE COVER
M10X20 FLANGE
8-98014-142-0 08 1 1302-
86 BOLT; RR COVER
(A) M10X40 FLANGE
8-98045-397-0 14 1 1302-
86 BOLT; RR COVER
(B) M10X40 FLANGE
0-28151-040-0 10 1 1302-
86 BOLT; RR COVER
(C) M10X40 FLANGE
8-97365-377-0 02 1 1302-
90 SEAL; OIL,RR COVER
ALSO INCLUDED IN GASKET SET(M/T). NOK
8-97377-948-0 01 1 1302-
90 SEAL; OIL,RR COVER
ALSO INCLUDED IN GASKET SET(M/T). NOK
8-97253-551-1 01 1 1302-
97 STUD; PARKING BRK
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) M14X22 W/DRY-ROCK
8-98014-138-0 01 1 1302-
117 BOLT; PTO FIX
TRANSMISSION SIDE PTO WO/LEVER(SH5) M10X40 FLANGE
0-28151-040-0 02 1 1302-
117 BOLT; PTO FIX
TRANSMISSION SIDE PTO WO/LEVER(SH5) M10X28 FLANGE
8-98044-944-0 06 1 1302-
119 STUD; PTO FIX
TRANSMISSION SIDE PTO WO/LEVER(SH5) M10X35 L=50
0-44011-035-0 06 1 1302-
119 STUD; PTO FIX
TRANSMISSION SIDE PTO WO/LEVER(SH5) M10X25 L=40
0-44011-025-0 02 1 1302-
121 NUT; PTO FIX
TRANSMISSION SIDE PTO WO/LEVER(SH5) M10 FLANGE
0-91180-210-0 06 1 1302-
121 NUT; PTO FIX
TRANSMISSION SIDE PTO WO/LEVER(SH5) M10 FLANGE
0-91180-210-0 02 1 1302-
256 PIN; KNOCK
(A) OD=6 L=12
9-08150-612-0 02 1 1302-
256 PIN; KNOCK
(B) OD=10 L=20
8-97135-423-0 02 1 1302-
256 PIN; KNOCK
(C) ID=6 L=12
9-08160-612-0 02 1 1302-
315 BOLT; CASE
M8X40 FLANGE
0-28050-840-0 18 1 1302-
316 MAGNET; TRANS CASE 8-94249-524-2 01 1 1302-
417 PLUG; OIL FILLER,TRANS
M20X10.5
8-98009-333-0 01 1 1302-
421 COVER; RR,TRANS 8-98051-477-0 01 1 1302-
421 COVER; RR,TRANS 8-97238-934-5 01 1 1302-
430 PLUG; OIL DRAIN 8-97365-374-0 02 1 1405-
430 PLUG; OIL DRAIN 8-97365-374-0 01 1 1302-1404
430 PLUG; OIL DRAIN 8-97365-374-0 01 1 1405-
434 HOUSING; CLU 8-98004-507-2 01 1 1302-
434 HOUSING; CLU 8-97382-931-1 01 1 1302-
435 CASE; TRANS 8-98186-449-0 01 1 1302-1404
435 CASE; TRANS 8-98236-421-1 01 1 1405-
435 CASE; TRANS 8-97382-868-1 01 1 1302-
607 BOLT; COVER
M8X16 FLANGE
0-28050-816-0 02 1 1302-
609 BOLT; HSG TO CASE
M8X40 FLANGE
0-28050-840-0 22 1 1302-
609 BOLT; HSG TO CASE
M10X40 FLANGE
0-28151-040-0 13 1 1302-
685 COVER; OIL PORT 8-98018-864-1 01 1 1302-
686 CASE; RR,TRANS 8-97388-873-1 01 1 1302-
688 NOZZLE; OIL,COUNTER 8-98202-402-0 01 1 1302-1508
688 NOZZLE; OIL,COUNTER 8-98309-860-0 01 1 1509-
692 PIN; DOWEL
(A) OD=11 L=8
9-11229-058-1 04 1 1302-
692 PIN; DOWEL
(B) OD=14 L=10
9-11319-065-3 02 1 1302-

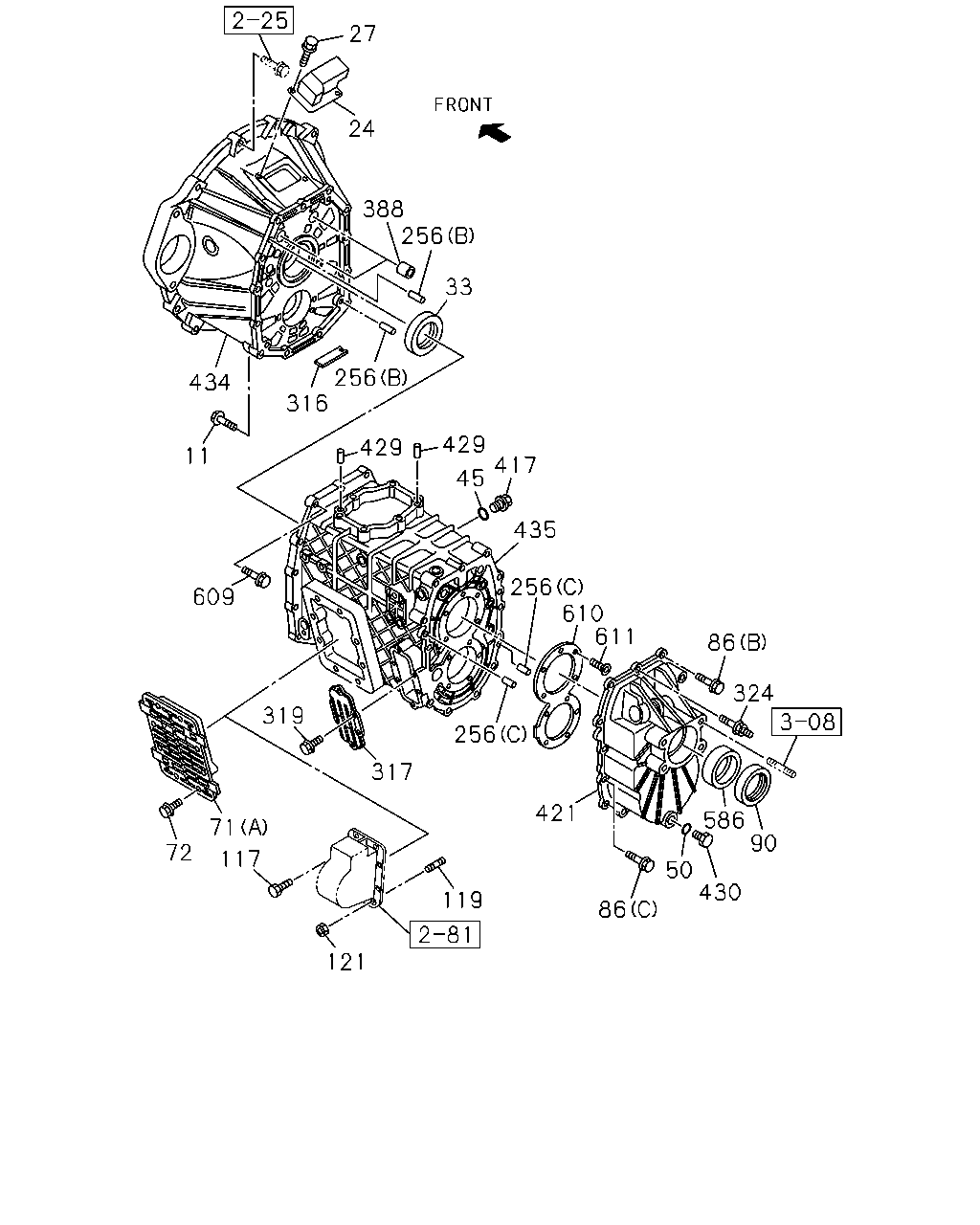

çizim 330861
121 119 86 421 50 430 586 90 117 72 319 71 317 324 86 256 611 610 256 435 417 45 429 429 609 11 434 256 316 33 256 388 24 27
BalonParca AdiParca NoAdetTipApplied Date A B
11 BOLT; BRKT
M12X25 FLANGE
0-28151-225-0 01 1 1302-1511
11 BOLT; BRKT
EURO2 SPECIFICATION<NT2>,EURO3 SPECIFICATION<NT3> M12X25 FLANGE
0-28151-225-0 01 1 1302-1511
11 BOLT; BRKT
M12X25 FLANGE
0-28151-225-0 01 1 1512-
11 BOLT; BRKT
EURO2 SPECIFICATION<NT2> M12X25 FLANGE
0-28151-225-0 01 1 1512-
24 COVER; CHECK HOLE,DUST 1-31131-041-0 01 1 1302-1410
24 COVER; CHECK HOLE,DUST 8-98284-107-0 01 1 1411-
27 BOLT; COVER TO CLU HSG
M8X12 FLANGE
0-28050-812-0 02 1 1302-1410
27 BOLT; COVER TO CLU HSG
M8X16 FLANGE
0-28050-816-0 02 1 1411-
33 SEAL; OIL,FRT COVER,T/M
ALSO INCLUDED IN GASKET SET(M/T).
8-97377-947-0 01 1 1302-
33 SEAL; OIL,FRT COVER,T/M
ALSO INCLUDED IN GASKET SET(M/T).
8-97253-550-0 01 1 1302-
45 GASKET; FILLER PLUG
ALSO INCLUDED IN GASKET SET(M/T). ID=17
8-97115-712-0 01 1 1302-
50 GASKET; DRAIN PLUG
ALSO INCLUDED IN GASKET SET(M/T). ID=17
8-97115-712-0 02 1 1405-
50 GASKET; DRAIN PLUG
ALSO INCLUDED IN GASKET SET(M/T). ID=17
8-97115-712-0 01 1 1302-1404
50 GASKET; DRAIN PLUG
ALSO INCLUDED IN GASKET SET(M/T). ID=17
8-97115-712-0 01 1 1405-
71 COVER; SIDE,TRANS CASE
EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5) (B)
8-98122-318-0 01 1 1302-1408
71 COVER; SIDE,TRANS CASE
EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5) (B)
8-98270-265-1 01 1 1409-
71 COVER; SIDE,TRANS CASE
EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5) (A)
8-97252-624-2 01 1 1302-
72 BOLT; SIDE COVER
M10X50 FLANGE
1-09044-081-0 08 1 1302-
72 BOLT; SIDE COVER
M10X20 FLANGE
8-98014-142-0 08 1 1302-
86 BOLT; RR COVER
(A) M10X40 FLANGE
8-98045-397-0 14 1 1302-
86 BOLT; RR COVER
(B) M10X40 FLANGE
0-28151-040-0 10 1 1302-
86 BOLT; RR COVER
(C) M10X40 FLANGE
8-97365-377-0 02 1 1302-
90 SEAL; OIL,RR COVER
ALSO INCLUDED IN GASKET SET(M/T). NOK
8-97377-948-0 01 1 1302-
90 SEAL; OIL,RR COVER
ALSO INCLUDED IN GASKET SET(M/T). NOK
8-97253-551-1 01 1 1302-
117 BOLT; PTO FIX
TRANSMISSION SIDE PTO WO/LEVER(SH5) M10X40 FLANGE
0-28151-040-0 02 1 1302-
117 BOLT; PTO FIX
TRANSMISSION SIDE PTO WO/LEVER(SH5) M10X28 FLANGE
8-98044-944-0 06 1 1302-
119 STUD; PTO FIX
TRANSMISSION SIDE PTO WO/LEVER(SH5) M10X35 L=50
0-44011-035-0 06 1 1302-
119 STUD; PTO FIX
TRANSMISSION SIDE PTO WO/LEVER(SH5) M10X25 L=40
0-44011-025-0 02 1 1302-
121 NUT; PTO FIX
TRANSMISSION SIDE PTO WO/LEVER(SH5) M10 FLANGE
0-91180-210-0 06 1 1302-
121 NUT; PTO FIX
TRANSMISSION SIDE PTO WO/LEVER(SH5) M10 FLANGE
0-91180-210-0 02 1 1302-
256 PIN; KNOCK
(A) OD=6 L=12
9-08150-612-0 02 1 1302-
256 PIN; KNOCK
(B) OD=10 L=20
8-97135-423-0 02 1 1302-
256 PIN; KNOCK
(C) ID=6 L=12
9-08160-612-0 02 1 1302-
316 MAGNET; TRANS CASE 8-94249-524-2 01 1 1302-
317 COVER; CASE 8-97252-626-0 01 1 1302-
319 BOLT; COVER
M8X20 FLANGE
0-28050-820-0 06 1 1302-
324 STUD; RR COVER
M10X15,M10X40 L=65
8-97365-379-0 01 1 1302-
388 BUSHING; CLU HSG 8-97241-326-2 02 1 1302-
417 PLUG; OIL FILLER,TRANS
M20X10.5
8-98009-333-0 01 1 1302-
421 COVER; RR,TRANS 8-98051-477-0 01 1 1302-
421 COVER; RR,TRANS 8-97238-934-5 01 1 1302-
429 PIN; STRAIGHT
OD=10 L=20
8-97135-423-0 02 1 1302-
430 PLUG; OIL DRAIN 8-97365-374-0 02 1 1405-
430 PLUG; OIL DRAIN 8-97365-374-0 01 1 1302-1404
430 PLUG; OIL DRAIN 8-97365-374-0 01 1 1405-
434 HOUSING; CLU 8-98004-507-2 01 1 1302-
434 HOUSING; CLU 8-97382-931-1 01 1 1302-
435 CASE; TRANS 8-98186-449-0 01 1 1302-1404
435 CASE; TRANS 8-98236-421-1 01 1 1405-
435 CASE; TRANS 8-97382-868-1 01 1 1302-
586 BEARING; NEEDLE 8-97253-108-0 01 1 1302-
609 BOLT; HSG TO CASE
M8X40 FLANGE
0-28050-840-0 22 1 1302-
609 BOLT; HSG TO CASE
M10X40 FLANGE
0-28151-040-0 13 1 1302-
610 RETAINER; BRG 8-97241-314-2 01 1 1302-
611 SCREW
M10X27 TORQUES
8-97365-354-0 10 1 1302-

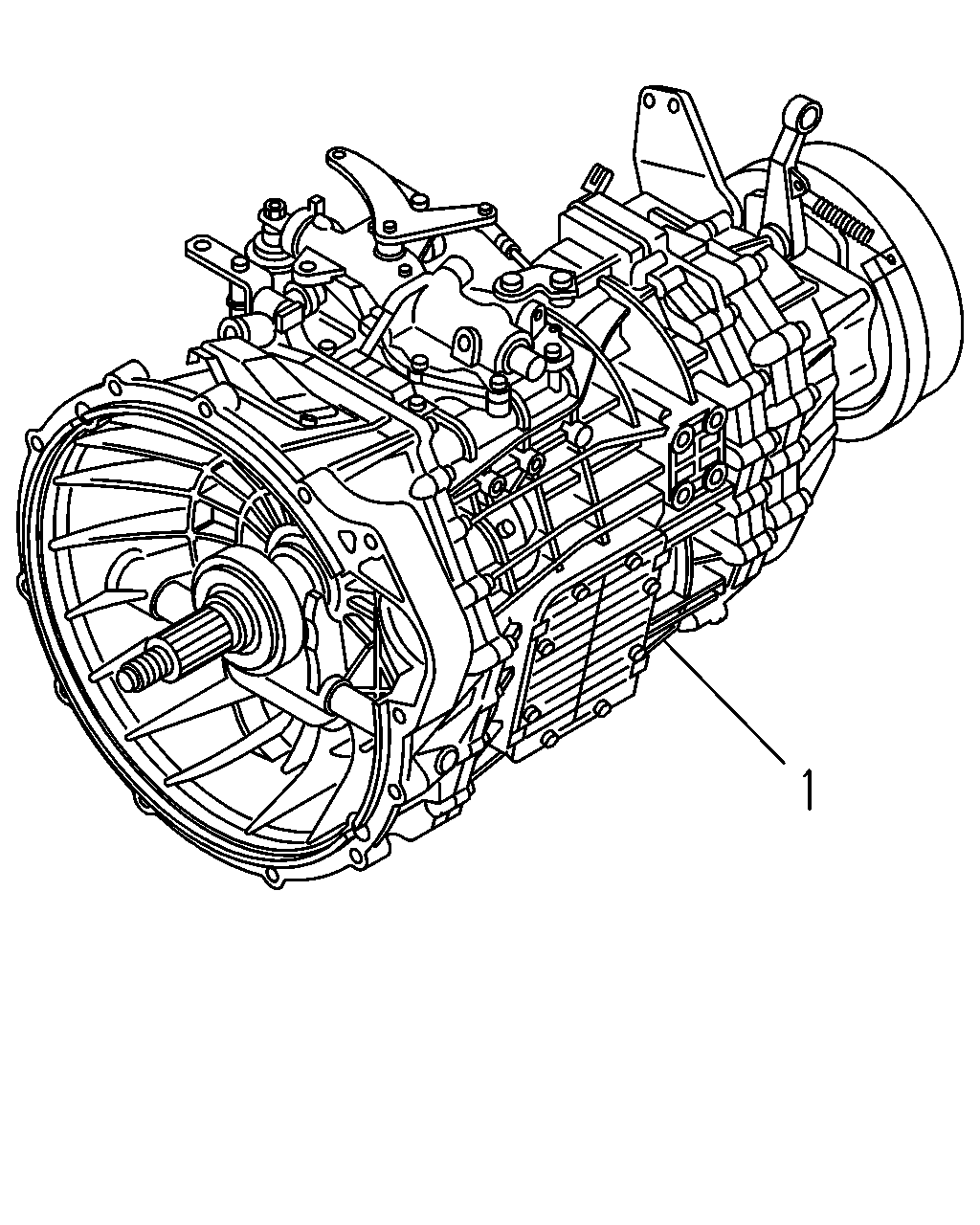

çizim 330948
1
BalonParca AdiParca NoAdetTipApplied Date A B
1 TRANSMISSION ASM; MANUAL
ASSISTOR SHIFT CONTROL<WX8> EXC. REAR WHEEL PARKING BRAKE AIR CONTROL(B3A), TRANSMISSION SIDE PTO WO/LEVER(SH5)
8-98134-578-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) ASSISTOR SHIFT CONTROL<WX8> EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5)
8-98134-586-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) TRANSMISSION SIDE PTO WO/LEVER(SH5) ASSISTOR SHIFT CONTROL<WX8>
8-98134-586-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) TRANSMISSION SIDE PTO WO/LEVER(SH5) EXC. ASSISTOR SHIFT CONTROL<WX8>
8-98134-596-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5),ASSISTOR SHIFT CONTROL<WX8>
8-98134-596-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
EXC. REAR WHEEL PARKING BRAKE AIR CONTROL(B3A), TRANSMISSION SIDE PTO WO/LEVER(SH5),ASSISTOR SHIFT CONTROL<WX8>
8-98134-594-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
TRANSMISSION SIDE PTO WO/LEVER(SH5) ASSISTOR SHIFT CONTROL<WX8> EXC. REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
8-98134-578-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
TRANSMISSION SIDE PTO WO/LEVER(SH5) EXC. REAR WHEEL PARKING BRAKE AIR CONTROL(B3A), ASSISTOR SHIFT CONTROL<WX8>
8-98134-594-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
PARKING BRAKE DRUM 8.5"(B1S) ASSISTOR SHIFT CONTROL<WX8> EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5)
8-98171-392-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) ASSISTOR SHIFT CONTROL<WX8> EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5)
8-98171-394-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) TRANSMISSION SIDE PTO WO/LEVER(SH5) ASSISTOR SHIFT CONTROL<WX8>
8-98171-394-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) TRANSMISSION SIDE PTO WO/LEVER(SH5) EXC. ASSISTOR SHIFT CONTROL<WX8>
8-98171-398-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5),ASSISTOR SHIFT CONTROL<WX8>
8-98171-398-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
PARKING BRAKE DRUM 8.5"(B1S) EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5),ASSISTOR SHIFT CONTROL<WX8>
8-98171-396-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
PARKING BRAKE DRUM 8.5"(B1S) TRANSMISSION SIDE PTO WO/LEVER(SH5) ASSISTOR SHIFT CONTROL<WX8>
8-98171-392-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
PARKING BRAKE DRUM 8.5"(B1S) TRANSMISSION SIDE PTO WO/LEVER(SH5) EXC. ASSISTOR SHIFT CONTROL<WX8>
8-98171-396-0 01 1 1302-

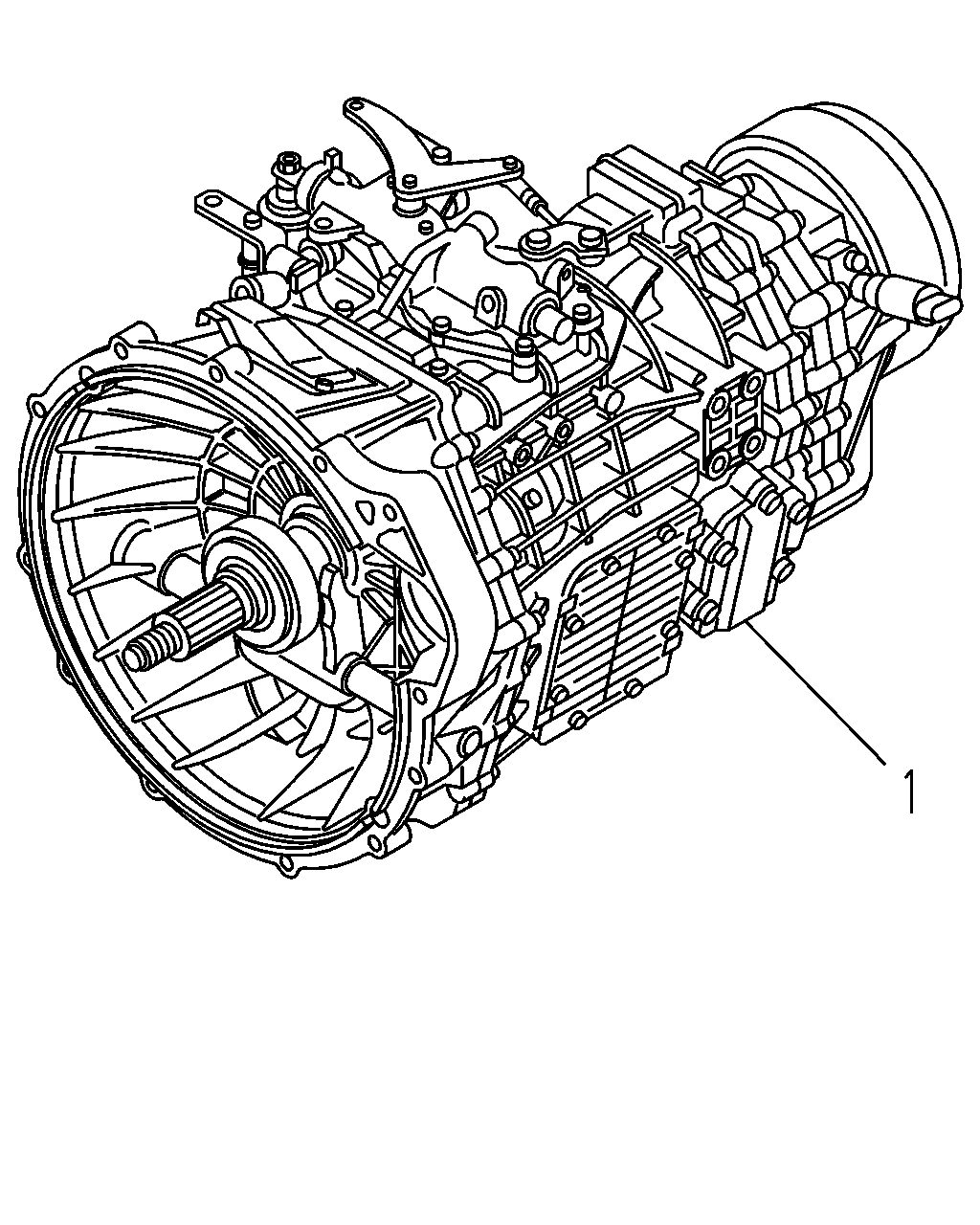

çizim 330983
1
BalonParca AdiParca NoAdetTipApplied Date A B
1 TRANSMISSION ASM; MANUAL
ASSISTOR SHIFT CONTROL<WX8> EXC. REAR WHEEL PARKING BRAKE AIR CONTROL(B3A), TRANSMISSION SIDE PTO WO/LEVER(SH5)
8-98134-578-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) ASSISTOR SHIFT CONTROL<WX8> EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5)
8-98134-586-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) TRANSMISSION SIDE PTO WO/LEVER(SH5) ASSISTOR SHIFT CONTROL<WX8>
8-98134-586-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) TRANSMISSION SIDE PTO WO/LEVER(SH5) EXC. ASSISTOR SHIFT CONTROL<WX8>
8-98134-596-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5),ASSISTOR SHIFT CONTROL<WX8>
8-98134-596-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
EXC. REAR WHEEL PARKING BRAKE AIR CONTROL(B3A), TRANSMISSION SIDE PTO WO/LEVER(SH5),ASSISTOR SHIFT CONTROL<WX8>
8-98134-594-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
TRANSMISSION SIDE PTO WO/LEVER(SH5) ASSISTOR SHIFT CONTROL<WX8> EXC. REAR WHEEL PARKING BRAKE AIR CONTROL(B3A)
8-98134-578-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
TRANSMISSION SIDE PTO WO/LEVER(SH5) EXC. REAR WHEEL PARKING BRAKE AIR CONTROL(B3A), ASSISTOR SHIFT CONTROL<WX8>
8-98134-594-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
PARKING BRAKE DRUM 8.5"(B1S) ASSISTOR SHIFT CONTROL<WX8> EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5)
8-98171-392-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) ASSISTOR SHIFT CONTROL<WX8> EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5)
8-98171-394-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) TRANSMISSION SIDE PTO WO/LEVER(SH5) ASSISTOR SHIFT CONTROL<WX8>
8-98171-394-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) TRANSMISSION SIDE PTO WO/LEVER(SH5) EXC. ASSISTOR SHIFT CONTROL<WX8>
8-98171-398-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
REAR WHEEL PARKING BRAKE AIR CONTROL(B3A) EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5),ASSISTOR SHIFT CONTROL<WX8>
8-98171-398-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
PARKING BRAKE DRUM 8.5"(B1S) EXC. TRANSMISSION SIDE PTO WO/LEVER(SH5),ASSISTOR SHIFT CONTROL<WX8>
8-98171-396-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
PARKING BRAKE DRUM 8.5"(B1S) TRANSMISSION SIDE PTO WO/LEVER(SH5) ASSISTOR SHIFT CONTROL<WX8>
8-98171-392-0 01 1 1302-
1 TRANSMISSION ASM; MANUAL
PARKING BRAKE DRUM 8.5"(B1S) TRANSMISSION SIDE PTO WO/LEVER(SH5) EXC. ASSISTOR SHIFT CONTROL<WX8>
8-98171-396-0 01 1 1302-
İpucu: çizimdeki balona veya tablodaki Balon sütununa tıkla; ilgili parçalar vurgulanır. Birden çok çizim varsa üstteki seçim kutusu/oklarla gezin.
Isuzu EPC — test · veri: yerel (eski sürüm)
