Isuzu WW
▶
TRUCKS
▶
FSS
▶
11511 - FSS(LHD)
▶
1 - Fuel Tank, Cooling, Air Intake, Exhaust System
▶
1-41 - FUEL PIPING; CHASSIS
▶
1-41 — FUEL PIPING; CHASSIS
(#112468) — 73 parça
◀

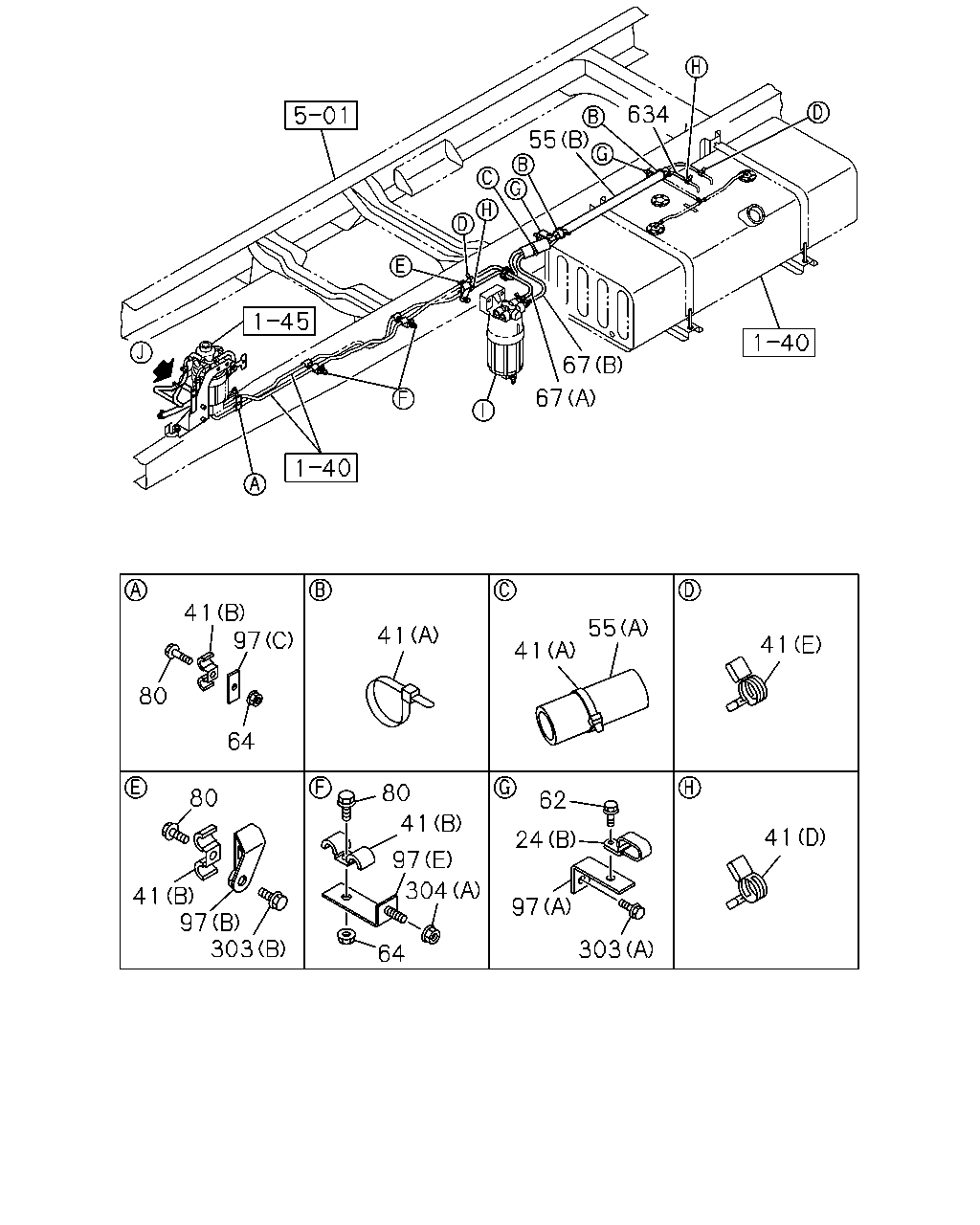

[141A] PRE FUEL FILTER FIXING (18 parça)
[141A] PIPING (26 parça)

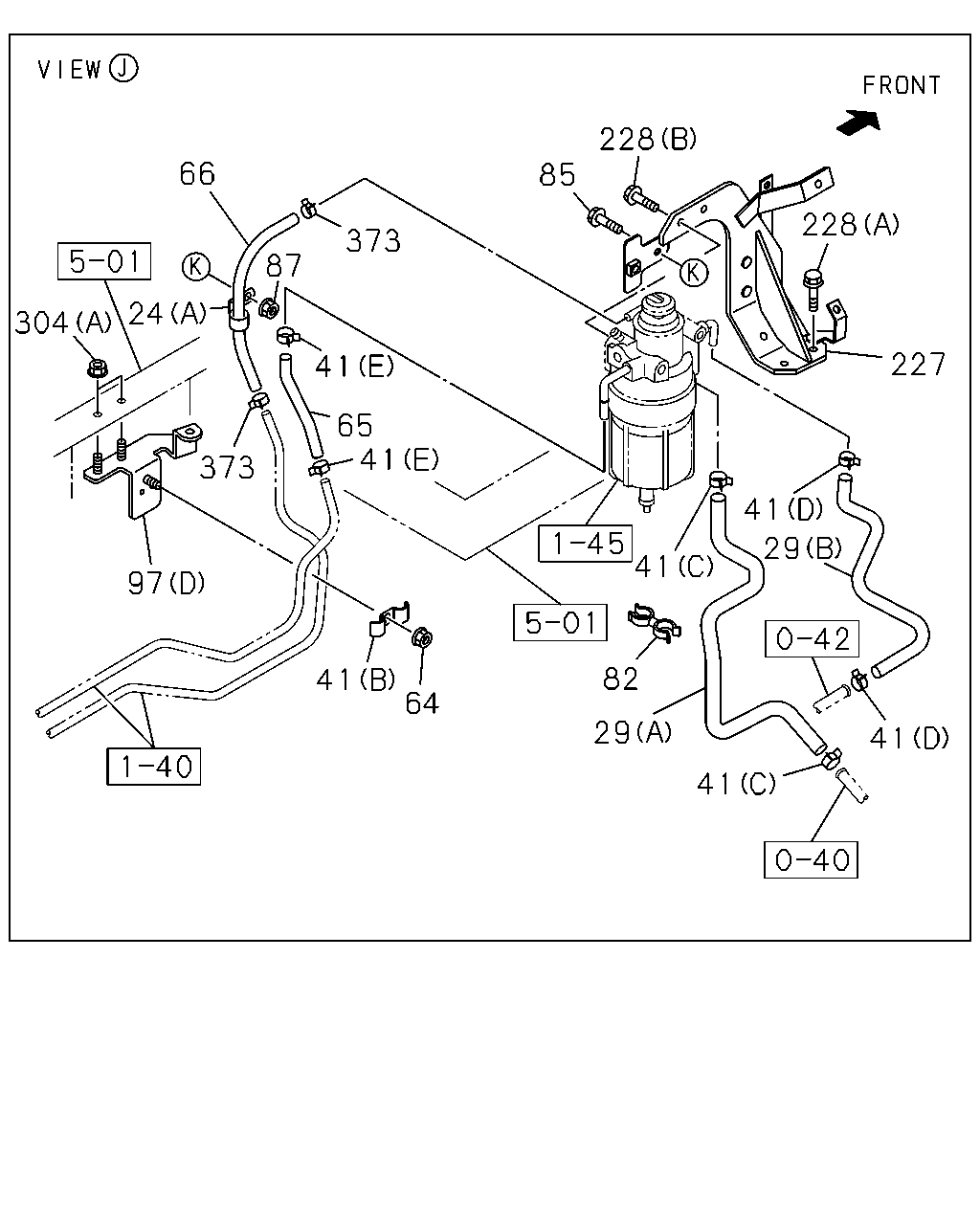

[141A] FUEL SEDIMENTER FIXING (29 parça)
▶
279
96
228
67
41
39
304
345
345
39
41
67
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
39
PIPE; FUEL
NPTF3/8-18 OD=10
8-98122-953-0
02
1
1302-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
05
1
1302-
41
CLIP; FUEL PIPE,FUEL TANK
(E) ID=14
1-09704-102-0
02
1
1302-
41
CLIP; FUEL PIPE,FUEL TANK
(E) ID=14
1-09704-102-0
04
1
1302-
41
CLIP; FUEL PIPE,FUEL TANK
(A) L=250
5-09707-030-1
04
1
1302-
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=16
8-94238-568-0
02
1
1302-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=13
8-94238-571-0
02
1
1302-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=13
8-94238-571-0
02
1
1302-
67
HOSE; FUEL,DELIVERY
(A) L=350 SERVICED BY L=3000
0-01260-300-0
01
1
1302-
67
HOSE; FUEL,DELIVERY
(B) L=1100 SERVICED BY L=3000
0-01260-300-0
01
1
1302-
96
GROMMET; PIPE,FUEL TANK
ID=28 OD=35 T=17
9-09956-256-2
01
1
1302-
228
BOLT; BRKT,SEDIMENTER
(A) M8X25 FLANGE
0-28050-825-0
02
1
1302-
228
BOLT; BRKT,SEDIMENTER
(C) M10X60 FLANGE
0-28051-060-0
02
1
1302-
228
BOLT; BRKT,SEDIMENTER
(B) M8X20 FLANGE
0-28650-820-0
02
1
1302-
279
WASHER
ID=10.5 OD=26
0-91614-710-0
02
1
1302-
304
NUT; BRKT
(A) M8 FLANGE
0-91180-108-0
04
1
1302-
304
NUT; BRKT
(B) M10 FLANGE
0-91180-210-0
02
1
1302-
345
PLUG
NPTF3/8-18
8-97329-623-0
02
1
1302-
634
55
67
67
41
41
62
24
41
41
80
41
97
304
64
97
303
41
97
64
80
80
41
97
303
55
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
24
CLIP; FUEL HOSE
(A) ID=15 H=24 L=20
1-09700-606-0
01
1
1302-
24
CLIP; FUEL HOSE
(B) ID=14X29 H=15 L=20
1-09700-744-0
02
1
1302-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
05
1
1302-
41
CLIP; FUEL PIPE,FUEL TANK
(E) ID=14
1-09704-102-0
02
1
1302-
41
CLIP; FUEL PIPE,FUEL TANK
(E) ID=14
1-09704-102-0
04
1
1302-
41
CLIP; FUEL PIPE,FUEL TANK
(A) L=250
5-09707-030-1
04
1
1302-
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=16
8-94238-568-0
02
1
1302-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=13
8-94238-571-0
02
1
1302-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=13
8-94238-571-0
02
1
1302-
55
COVER; PIPE,FUEL TANK
(A) ID=29 OD=39 L=100
1-09337-022-0
01
1
1302-
55
COVER; PIPE,FUEL TANK
(B) ID=27 L=500
8-98119-327-0
01
1
1302-
62
BOLT; CLIP FIX
M8X16 FLANGE
0-28050-816-0
02
1
1302-
64
NUT; CLIP
M8 FLANGE
0-91180-108-0
04
1
1302-
67
HOSE; FUEL,DELIVERY
(A) L=350 SERVICED BY L=3000
0-01260-300-0
01
1
1302-
67
HOSE; FUEL,DELIVERY
(B) L=1100 SERVICED BY L=3000
0-01260-300-0
01
1
1302-
80
BOLT; CLIP,FUEL TANK
M8X20 FLANGE
0-28650-820-0
04
1
1302-
97
BRACKET; CLIP
(C) L=50
1-47475-299-2
01
1
1302-
97
BRACKET; CLIP
(D)
8-98083-537-0
01
1
1302-
97
BRACKET; CLIP
(E)
8-98111-710-1
02
1
1302-
97
BRACKET; CLIP
(A)
8-98111-711-0
02
1
1302-
97
BRACKET; CLIP
(B)
8-98117-691-0
01
1
1302-
303
BOLT; BRKT
(A) M8X25 FLANGE
0-28650-825-0
02
1
1302-
303
BOLT; BRKT
(B) M10X25 FLANGE
0-28651-025-0
01
1
1302-
304
NUT; BRKT
(A) M8 FLANGE
0-91180-108-0
04
1
1302-
304
NUT; BRKT
(B) M10 FLANGE
0-91180-210-0
02
1
1302-
634
HOSE; RUBBER RETURN
L=1200 SERVICED BY L=3000
0-01558-300-0
01
1
1302-
66
373
304
24
373
97
65
41
41
41
64
29
41
82
41
41
41
29
227
228
228
85
87
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
24
CLIP; FUEL HOSE
(A) ID=15 H=24 L=20
1-09700-606-0
01
1
1302-
24
CLIP; FUEL HOSE
(B) ID=14X29 H=15 L=20
1-09700-744-0
02
1
1302-
29
HOSE; FUEL
(A)
8-98078-194-3
01
1
1302-
29
HOSE; FUEL
(B)
8-98078-195-1
01
1
1302-
41
CLIP; FUEL PIPE,FUEL TANK
(B) ID=11 & 9 L=17.5 & 17.5
1-09700-747-0
05
1
1302-
41
CLIP; FUEL PIPE,FUEL TANK
(E) ID=14
1-09704-102-0
02
1
1302-
41
CLIP; FUEL PIPE,FUEL TANK
(E) ID=14
1-09704-102-0
04
1
1302-
41
CLIP; FUEL PIPE,FUEL TANK
(A) L=250
5-09707-030-1
04
1
1302-
41
CLIP; FUEL PIPE,FUEL TANK
(C) ID=16
8-94238-568-0
02
1
1302-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=13
8-94238-571-0
02
1
1302-
41
CLIP; FUEL PIPE,FUEL TANK
(D) ID=13
8-94238-571-0
02
1
1302-
64
NUT; CLIP
M8 FLANGE
0-91180-108-0
04
1
1302-
65
HOSE; FUEL,DELIVERY PIPE
L=140 SERVICED BY L=3000
0-01260-300-0
01
1
1302-
66
HOSE; FUEL,RETURN PIPE
L=200 SERVICED BY L=3000
0-01558-300-0
01
1
1302-
82
CLIP; FUEL HOSE
ID=13 & 16.5
8-94169-028-0
01
1
1302-
85
BOLT; CLIP,FUEL HOSE
M8X20 FLANGE
0-28650-820-0
01
1
1302-
87
NUT; CLIP,FUEL HOSE
M8 FLANGE
0-91180-108-0
01
1
1302-
97
BRACKET; CLIP
(C) L=50
1-47475-299-2
01
1
1302-
97
BRACKET; CLIP
(D)
8-98083-537-0
01
1
1302-
97
BRACKET; CLIP
(E)
8-98111-710-1
02
1
1302-
97
BRACKET; CLIP
(A)
8-98111-711-0
02
1
1302-
97
BRACKET; CLIP
(B)
8-98117-691-0
01
1
1302-
227
BRACKET; FUEL SEDIMENTER
8-98130-667-0
01
1
1302-
228
BOLT; BRKT,SEDIMENTER
(A) M8X25 FLANGE
0-28050-825-0
02
1
1302-
228
BOLT; BRKT,SEDIMENTER
(C) M10X60 FLANGE
0-28051-060-0
02
1
1302-
228
BOLT; BRKT,SEDIMENTER
(B) M8X20 FLANGE
0-28650-820-0
02
1
1302-
304
NUT; BRKT
(A) M8 FLANGE
0-91180-108-0
04
1
1302-
304
NUT; BRKT
(B) M10 FLANGE
0-91180-210-0
02
1
1302-
373
CLAMP; HOSE,FUEL
ID=13
8-94238-571-0
02
1
1302-
