Isuzu WW
▶
TRUCKS
▶
CXM
▶
10873 - CXM LHD
▶
3 - Brakes, Brake System
▶
3-20 - AIR TANK
▶
3-20 — AIR TANK
(#10876) — 83 parça
◀

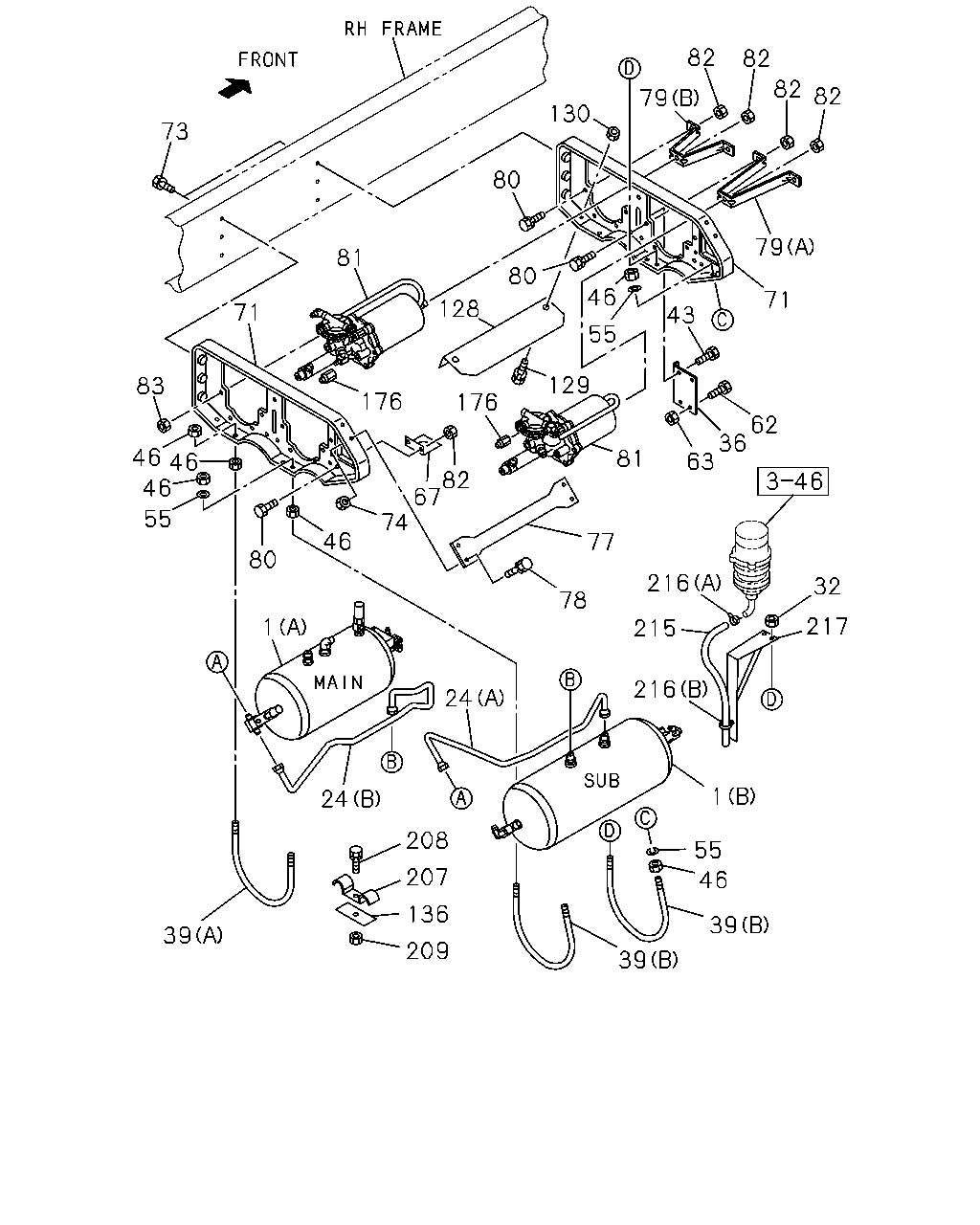

[320A] FIXING (38 parça)
[320A] AIR TANK SIDE (28 parça)

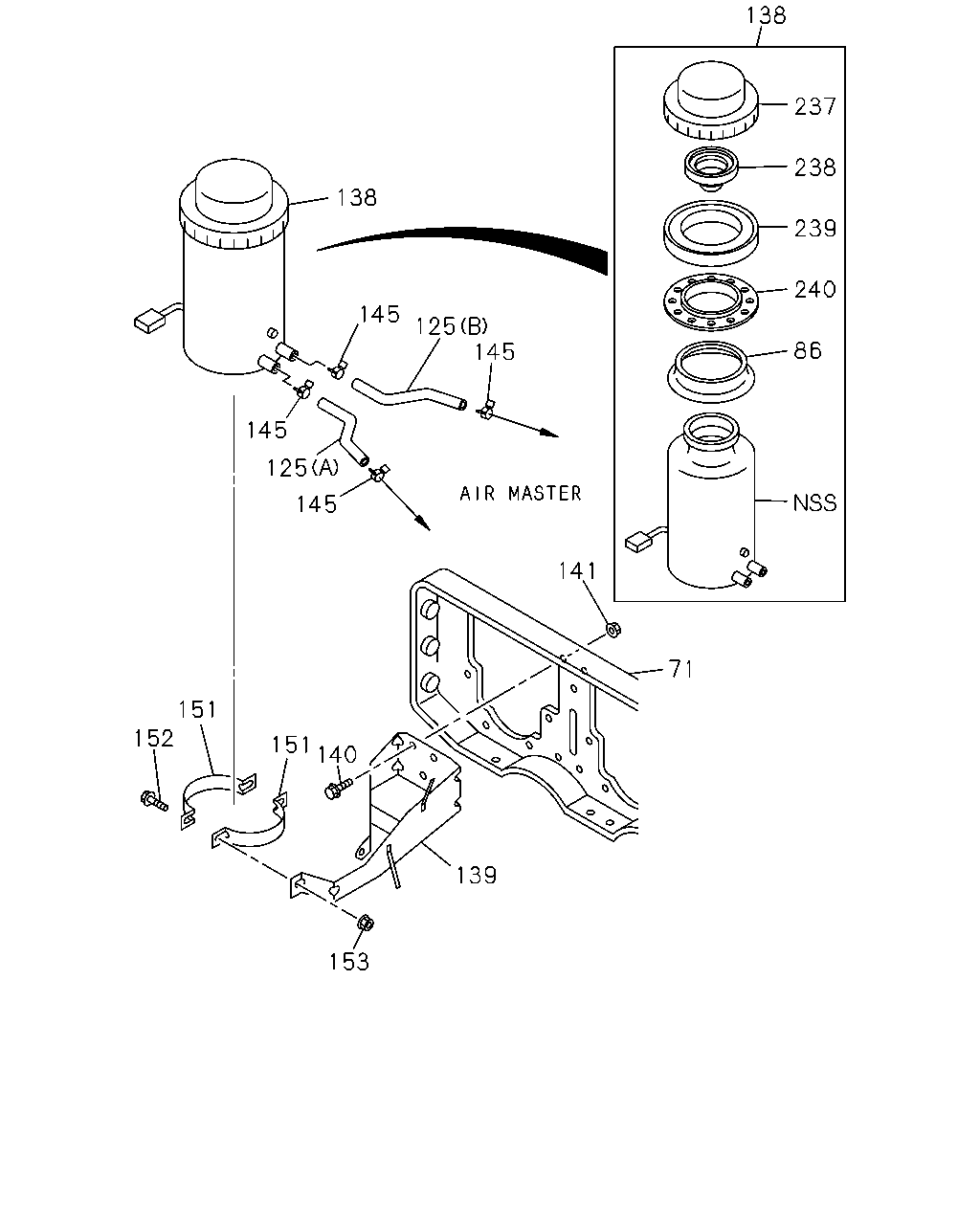

[320A] AIR MASTER OIL TANK SIDE (17 parça)
▶
82
82
82
82
79
130
73
80
79
81
80
46
71
128
71
43
55
129
83
176
176
62
36
63
46
46
46
81
82
67
74
55
46
77
80
216
32
78
217
1
215
216
24
1
24
208
55
207
46
136
39
39
209
39
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
TANK ASM; AIR
(B) SUB
1-48370-400-0
01
1
0105-
1
TANK ASM; AIR
(A) MAIN
1-48370-811-0
01
1
0105-
24
PIPE ASM; AIR TANK
(A) PRIMARY L=987
1-47496-254-0
01
1
0105-
24
PIPE ASM; AIR TANK
(B) SECONDARY L=1110
1-47496-255-0
01
1
0105-
32
NUT; BRKT TO FRAME
M8 FLANGE
0-91150-108-0
02
1
0105-
36
STAY; MAIN TANK
1-48317-522-0
01
1
0105-
39
U-BOLT; AIR TANK
(A)
1-48317-301-0
01
1
0105-
39
U-BOLT; AIR TANK
(B)
1-48317-302-0
02
1
0105-
43
BOLT; STAY,AIR TANK,MAIN
M10X30 FLANGE
0-28681-030-0
02
1
0105-
46
NUT; U-BOLT
M8
9-09110-408-0
12
1
0105-
55
WASHER; PL,U-BOLT
ID=8.4 OD=18
9-09160-608-0
06
1
0105-
62
BOLT; SUPPORT
M10X30 FLANGE
0-28681-030-0
02
1
0105-
63
NUT; SUPPORT
M10 FLANGE
0-91150-210-0
02
1
0105-
67
STAY; SUB TANK
1-48317-321-2
01
1
0105-
71
BRACKET; AIR MASTER,TANDEM
1-53318-327-0
02
1
0105-
73
BOLT; BRKT TO FRAME,AIR MASTER
M12X50 FLANGE
0-28081-250-0
06
1
0105-
74
NUT; STAY AIR MASTER
M10 FLANGE
0-91150-210-0
04
1
0105-
77
STAY; AIR MASTER UPR
1-53318-293-1
01
1
0105-
78
BOLT; STAY AIR MASTER
M10X30 FLANGE
0-28681-030-0
04
1
0105-
79
STAY; AIR MASTER TO BRKT
(A) H=133
1-53318-216-0
01
1
0105-
79
STAY; AIR MASTER TO BRKT
(B) H=203
1-53318-217-0
01
1
0105-
80
BOLT; BRKT
M10X25 FLANGE
0-28681-025-0
06
1
0105-
81
AIR MASTER ASM; BRK
SEE FIG-NO 3-33 FOR COMPONENT. PRIMARY
1-47800-428-2
01
1
0105-
81
AIR MASTER ASM; BRK
SEE FIG-NO 3-33 FOR COMPONENT. SECONDARY
1-47800-429-2
01
1
0105-
82
NUT; STAY,AIR MASTER BRKT
M10 FLANGE
0-91150-210-0
06
1
0105-
83
NUT; AIR MASTER
M10 FLANGE
0-91150-210-0
10
1
0105-
128
PROTECTOR
1-53319-018-0
01
1
0105-
129
BOLT; PROTECTOR FIX
M8X30 FLANGE
0-28680-830-0
02
1
0105-
130
NUT; PROTECTOR FIX
M8 FLANGE
0-91150-108-0
02
1
0105-
136
BRACKET; CLIP
L=50
1-47475-299-2
01
1
0105-
176
ADAPTER
DIN8 & M16 STRAIGHT
1-09660-875-0
02
1
0105-
207
CLIP; AIR PIPE
ID=13 & 13 L=16 & 16
1-09700-666-0
01
1
0105-
208
BOLT; CLIP
M8X20 FLANGE
0-28680-820-0
01
1
0105-
209
NUT; CLIP
M8 FLANGE
0-91150-108-0
01
1
0105-
215
PIPE; VINYL
L=500 SERVICED BY L=3000
0-03566-300-0
01
1
0105-
216
CLIP; PIPE,VINYL
(A) ID=21
8-94242-034-0
01
1
0105-
216
CLIP; PIPE,VINYL
(B) ID=25 L=55
9-09917-573-0
01
1
0105-
217
BRACKET; RUBBER HOSE
1-48317-682-1
01
1
0105-
20
166
20
20
284
5
8
5
8
11
1
175
174
10
5
7
6
166
8
10
3
3
1
5
7
6
8
13
5
5
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
1
TANK ASM; AIR
(B) SUB
1-48370-400-0
01
1
0105-
1
TANK ASM; AIR
(A) MAIN
1-48370-811-0
01
1
0105-
3
VALVE; CHECK,AIR TANK
SUB TANK
1-48410-182-3
02
1
0105-
5
UNION; AIR TANK
(C) M20X2 & PT3/8 3WAY
1-09656-340-1
01
1
0105-
5
UNION; AIR TANK
(D)
1-09656-548-1
01
1
0105-
5
UNION; AIR TANK
(B) DIN8 & R1/4 ELBOW
1-09660-956-0
01
1
0105-0108
5
UNION; AIR TANK
(A) MAIN TANK DIN12 & R3/8 ELBOW
1-09660-959-0
01
1
0105-
5
UNION; AIR TANK
(A) SUB TANK DIN12 & R3/8 ELBOW
1-09660-959-0
02
1
0105-
6
COCK; DRAIN,AIR TANK
MAIN TANK
1-48312-015-0
01
1
0105-
6
COCK; DRAIN,AIR TANK
SUB TANK
1-48312-015-0
02
1
0105-
7
GASKET; DRAIN COCK
MAIN TANK ID=14
1-09630-145-0
01
1
0105-
7
GASKET; DRAIN COCK
SUB TANK ID=14
1-09630-145-0
02
1
0105-
8
CONNECTOR; AIR TANK
(A) M12 & PT1/4 STRAIGHT
1-09650-074-1
01
1
0105-
8
CONNECTOR; AIR TANK
(B) M20 & M22 & PT1/2 3WAY
1-09656-296-1
01
1
0105-
8
CONNECTOR; AIR TANK
(C)
1-09660-091-3
02
1
0105-
10
PLUG; AIR TANK
TIRE INFLATOR DEVICE<W47> PT1/4
9-99204-513-0
01
1
0109-
10
PLUG; AIR TANK
EXC. TIRE INFLATOR DEVICE<W47> PT1/4
9-99204-513-0
01
1
0105-0108
10
PLUG; AIR TANK
EXC. TIRE INFLATOR DEVICE<W47> PT1/4
9-99204-513-0
02
1
0109-
11
VALVE; SAFETY,AIR TANK
1-48320-012-1
01
1
0105-
13
ADAPTER; NYLON TUBE
M20 & RC3/8 STRAIGHT
1-09660-883-0
01
1
0105-
20
NIPPLE; AIR TANK
FULL FLOATING CAB(W16) (B) M12 & PT1/4 3WAY
1-09656-586-1
01
1
0105-0105
20
NIPPLE; AIR TANK
EXC. FULL FLOATING CAB(W16) (A) M12 & PT1/4 ELBOW
1-09650-430-0
01
1
0105-0105
20
NIPPLE; AIR TANK
(A) M12 & PT1/4 ELBOW
1-09650-430-0
01
1
0106-
166
SWITCH ASM; LOW PRESSURE,MAIN TANK
(B) 530KPA
1-48340-054-1
01
1
0105-
166
SWITCH ASM; LOW PRESSURE,MAIN TANK
FULL FLOATING CAB(W16) (A) 650KPA
1-48340-059-1
01
1
0105-0105
174
COCK; AIR,INFLATOR
TIRE INFLATOR DEVICE<W47>
1-09680-099-0
01
1
0105-
175
CAP; AIR COCK
TIRE INFLATOR DEVICE<W47>
9-48319-102-0
01
1
0105-
284
CONNECTOR; MAG VLV
M20 & PT3/4 ELBOW
1-48410-412-0
01
1
0105-
138
237
238
138
239
240
145
125
145
86
145
125
145
141
71
151
152
151
140
139
153
Balon
Parca Adi
Parca No
Adet
Tip
Applied Date
71
BRACKET; AIR MASTER,TANDEM
1-53318-327-0
02
1
0105-
86
SEAL; DUST
1-47529-019-0
01
1
0105-
125
HOSE; OIL TANK TO AIR MASTER
(A) L=140
1-47469-051-1
01
1
0105-
125
HOSE; OIL TANK TO AIR MASTER
(B) L=190
1-47469-052-2
01
1
0105-
138
TANK ASM; OIL,AIR MASTER
1-47530-184-0
01
1
0105-0206
138
TANK ASM; OIL,AIR MASTER
1-47530-185-1
01
1
0207-
139
BRACKET; OIL TANK
1-47537-114-3
01
1
0105-
140
BOLT; OIL TANK TO BRKT
M10X25 FLANGE
0-28681-025-0
03
1
0105-
141
NUT; OIL TANK TO BRKT
M10 FLANGE
0-91150-210-0
03
1
0105-
145
CLIP; OIL TANK TO AIR MASTER HOSE
ID=14
1-09704-102-0
04
1
0105-
151
BAND; OIL TANK,AIR MASTER
1-47537-113-0
02
1
0105-
152
BOLT; OIL TANK TO BAND
M8X25 FLANGE
0-28680-825-0
02
1
0105-
153
NUT; OIL TANK TO BAND
M8 FLANGE
0-91150-108-0
02
1
0105-
237
CAP; OIL TANK
1-47525-030-0
01
1
0105-
238
PLATE; BAFFLE
1-47529-022-0
01
1
0105-
239
FILTER; DUST
1-47529-017-0
01
1
0105-
240
HOLDER; FILTER
1-47529-018-0
01
1
0105-
